一、產品【GQ47Y型金屬密封軌道球閥】詳細資料:
產品型號:GQ47Y
產品名稱:軌道硬密封球閥
產品說明:GQ47Y軌道硬密封球閥也稱導軌式擺動球閥,是凱斯特引進國外先進技術開發設計的一種新型管線閥門,國標軌道球閥具有獨特的結構設計,能做到開關無磨損、關斷性能好等特點,軌道球閥與傳統的球閥,無論是浮動式或固定式,球體與閥座始終接觸,開關扭矩大,密封面容易損傷,軌道球輪著啟閉時,球體先偏轉-δ角,然后轉動,開關全過程中球體與閥座脫離,故閥座不會被擦傷,并且啟閉扭矩小。能適合各種苛刻工況的要求;防火型設計、全金屬結構設計,能適應低溫-200℃至最高+600℃的各種工作溫度,以及含顆粒、纖維等工況的特殊要求。
結構特點:
1、啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修。能有效減少裝置停車,降低生產成本。
3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、低扭矩設計。特殊結構設計的閥桿,只需配一個小手輪閥門就能輕松啟閉。
5、楔形密封結構。閥門是靠閥桿提供的機械力,將球楔壓到閥座上而密封。使閥門的密封性能不受管線壓差變化的影響,在各種工況下密封性能都有可靠保證。
6、密封面的自清結構。當球體傾離閥座時,管線中的流體會沿球體密封面成360°均勻通過。不僅消除了高速流體對閥座局部的沖刷,也沖走了密封面上的聚積物,達到自清潔的目的。
應用范圍:
1、軌道硬密封球閥的設計、制造:GB12237-89;
2、軌道硬密封球閥的結構長度:SDV-2002;
3、軌道硬密封球閥連接法蘭:JB79-94;
4、軌道硬密封球閥閥門檢查和試驗:GB13927-89.
設計依據
|
GB
|
API
|
結構長度
|
JB/T 7745
GB/T 12221 |
ANSI B16.10
|
連接法蘭
|
GB/T 9113
JB/79 HG20592 |
ANSI B16.5
|
對焊端
|
GB/T 12224
|
MSS SP 44
ANSI B16.25 |
檢驗和試驗
|
JB/T 9092
|
SPI 598
|
三、GQ47Y軌道金屬硬密封球閥的工作原理:
|
|
|
|

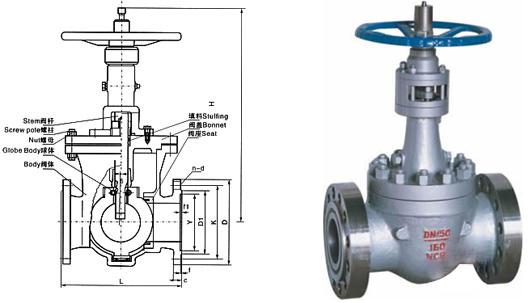

四、GQ47型金屬密封軌道球閥主要零件材料:
零件 名稱
|
材料
|
|||
閥體
|
WCB
|
ZG1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
閥蓋
|
WCB
|
ZG1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
閥桿
|
2Cr13
|
38CrMoA1
|
1Cr18Ni9Ti
|
1Cr18NiMo2aTi
|
球體
|
WCB+HCr
|
1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
閥座
|
PTFE/13Cr/CrNi SS+STELLITE
|
|||
螺柱
|
B7/35CrMoA
|
1Cr17Ni2
|
||
螺母
|
2H/45
|
2Cr13
|
||
填料
|
PTFE/增強柔性石墨
|
五、GQ47Y金屬密封軌道球閥主要連接尺寸(國標)1.6-2.5Mpa
公稱通徑DN(mm) |
標準值 |
參考值 |
|||||||
L |
D |
D1 |
D2 |
b |
f |
Z-φd |
H |
D0 |
|
PM1.6(MPA)/PN2.5(MPa) |
|||||||||
25 |
216 |
115 |
85 |
65 |
14/16 |
2 |
4-φ14 |
343 |
200 |
32 |
216 |
140 |
100 |
78 |
16/18 |
2 |
4-φ18 |
360 |
200 |
40 |
216 |
150 |
110 |
85 |
16/18 |
3 |
4-φ18 |
378 |
200 |
50 |
216 |
165 |
125 |
100 |
16/20 |
3 |
4-φ18 |
380 |
200 |
65 |
290 |
185 |
145 |
120 |
18/22 |
3 |
4-φ18/8-φ18 |
390 |
300 |
80 |
310 |
200 |
160 |
135 |
20/22 |
3 |
8-φ18 |
400 |
300 |
100 |
350 |
220/230 |
180/190 |
155/160 |
20/24 |
3 |
8-φ18/8-φ23 |
508 |
300 |
150 |
480 |
285/300 |
240/250 |
210/218 |
24/30 |
3 |
8-φ23/8-φ26 |
690 |
400 |
200 |
600 |
340/360 |
295/310 |
265/278 |
26/34 |
3 |
12-φ23/12-φ26 |
780 |
500 |
250 |
730 |
405/425 |
355/370 |
320/332 |
30/36 |
3 |
12-φ26/12-φ30 |
990 |
600 |
300 |
850 |
460/485 |
410/430 |
375/390 |
30/40 |
4 |
12-φ26/16-φ30 |
1180 |
600 |
350 |
980 |
520-555 |
470/490 |
435/448 |
34/44 |
4 |
16-φ26/16-φ34 |
1250 |
650 |
400 |
1100 |
580/620 |
525/550 |
485/505 |
36/48 |
4 |
16-φ30/16-φ36 |
1560 |
650 |
450 |
1200 |
640/670 |
585/600 |
545/555 |
40/50 |
4 |
20-φ30/20-φ36 |
1630 |
700 |
500 |
1250 |
715/730 |
650/660 |
608/610 |
44/52 |
4 |
20-φ34/20-φ36 |
1700 |
700 |
600 |
1450 |
840/845 |
770 |
718 |
48/56 |
5 |
20-φ36/24-φ41 |
1880 |
800 |
700 |
1650 |
910/960 |
840/875 |
788/815 |
50/60 |
5 |
24-φ36/24-φ42 |
2100 |
800 |
800 |
1850 |
1025/1085 |
950/990 |
898/930 |
52/64 |
5 |
24-φ41/24-φ48 |
2210 |
800 |
900 |
2050 |
1125/1185 |
1050/1090 |
988/1025 |
54/66 |
5 |
28-φ41/28-φ48 |
2320 |
800 |
1000 |
2250 |
1255/1320 |
1170/1210 |
1110/1140 |
56/68 |
5 |
28-φ42/28-φ58 |
2430 |
800 |
六、GQ47型金屬密封軌道球閥主要連接尺寸(國標)4.0Mpa
公稱通徑DN(mm) |
標準值 |
參考值 |
|||||||||
L |
D |
D1 |
D2 |
D6 |
b |
f |
f1 |
Z-φd |
H |
D0 |
|
PM4.0(MPa) |
|||||||||||
25 |
216 |
115 |
85 |
65 |
58 |
16 |
2 |
4 |
4-φ14 |
343 |
200 |
32 |
216 |
140 |
100 |
78 |
66 |
18 |
2 |
4 |
4-φ18 |
360 |
200 |
40 |
216 |
150 |
110 |
85 |
76 |
18 |
3 |
4 |
4-φ18 |
378 |
200 |
50 |
216 |
165 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
380 |
200 |
65 |
290 |
185 |
145 |
120 |
110 |
22 |
3 |
4 |
8-φ18 |
390 |
300 |
80 |
310 |
200 |
160 |
135 |
121 |
22 |
3 |
4 |
8-φ18 |
400 |
300 |
100 |
350 |
235 |
190 |
160 |
150 |
24 |
3 |
4.5 |
8-φ23 |
508 |
300 |
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4.5 |
8-φ26 |
690 |
400 |
200 |
600 |
375 |
320 |
282 |
260 |
38 |
3 |
4.5 |
12-φ30 |
780 |
500 |
250 |
730 |
450 |
385 |
345 |
313 |
42 |
3 |
4.5 |
12-φ34 |
990 |
600 |
300 |
850 |
515 |
450 |
408 |
364 |
46 |
4 |
4.5 |
16-φ34 |
1180 |
600 |
350 |
980 |
580 |
510 |
465 |
422 |
52 |
4 |
5 |
16-φ36 |
1250 |
650 |
400 |
1100 |
660 |
585 |
535 |
474 |
58 |
4 |
5 |
16-φ41 |
1560 |
650 |
450 |
1200 |
685 |
610 |
560 |
524 |
60 |
4 |
5 |
20-φ41 |
1630 |
700 |
500 |
1250 |
755 |
670 |
612 |
576 |
62 |
4 |
5 |
20-φ42 |
1700 |
700 |
600 |
1450 |
890 |
795 |
730 |
676 |
62 |
5 |
5 |
20-φ48 |
1880 |
800 |
700 |
1650 |
990 |
900 |
835 |
778 |
68 |
5 |
5 |
24-φ48 |
2100 |
800 |
800 |
1850 |
1140 |
1030 |
960 |
883 |
76 |
5 |
5 |
24-φ58 |
2210 |
800 |
七、GQ47Y金屬密封軌道球閥主要連接尺寸(國標)6.3Mpa
公稱通徑DN(mm) |
標準值 |
參考值 |
|||||||||
L |
D |
D1 |
D2 |
D6 |
b |
f |
f1 |
Z-φd |
H |
D0 |
|
PM6.3(MPa) |
|||||||||||
25 |
216 |
140 |
100 |
78 |
58 |
22 |
2 |
4 |
4-φ18 |
343 |
200 |
32 |
216 |
155 |
110 |
82 |
66 |
24 |
2 |
4 |
4-φ23 |
360 |
200 |
40 |
216 |
170 |
125 |
95 |
76 |
24 |
3 |
4 |
4-φ23 |
378 |
200 |
50 |
216 |
180 |
135 |
105 |
88 |
26 |
3 |
4 |
4-φ23 |
380 |
200 |
65 |
290 |
205 |
160 |
130 |
110 |
28 |
3 |
4 |
8-φ23 |
390 |
300 |
80 |
310 |
215 |
170 |
140 |
121 |
30 |
3 |
4 |
8-φ23 |
400 |
300 |
100 |
350 |
250 |
200 |
168 |
150 |
32 |
3 |
4.5 |
8-φ26 |
508 |
300 |
150 |
480 |
345 |
280 |
240 |
204 |
38 |
3 |
4.5 |
8-φ30 |
690 |
400 |
200 |
600 |
405 |
345 |
300 |
260 |
44 |
3 |
4.5 |
12-φ36 |
780 |
500 |
250 |
730 |
470 |
400 |
352 |
287 |
48 |
3 |
4.5 |
12-φ36 |
990 |
600 |
300 |
850 |
530 |
460 |
412 |
364 |
54 |
4 |
4.5 |
16-φ36 |
1180 |
600 |
350 |
980 |
600 |
525 |
475 |
422 |
60 |
4 |
5 |
16-φ41 |
1250 |
650 |
400 |
1100 |
670 |
585 |
525 |
474 |
66 |
4 |
5 |
16-φ42 |
1560 |
650 |
500 |
1250 |
800 |
705 |
640 |
576 |
70 |
4 |
5 |
20-φ48 |
1700 |
700 |
600 |
1450 |
930 |
820 |
750 |
676 |
76 |
5 |
6 |
20-φ58 |
1880 |
800 |
八、GQ47Y金屬密封軌道球閥主要連接尺寸(國標)10.0-16.0Mpa
PM10.0(MPa) |
|||||||||||
25 |
230 |
140 |
100 |
78 |
58 |
24 |
2 |
4 |
4-φ18 |
387 |
200 |
32 |
230 |
155 |
110 |
82 |
66 |
24 |
2 |
4 |
4-φ23 |
410 |
200 |
40 |
260 |
170 |
125 |
95 |
76 |
26 |
3 |
4 |
4-φ23 |
430 |
250 |
50 |
300 |
195 |
145 |
112 |
88 |
28 |
3 |
4 |
4-φ26 |
478 |
250 |
65 |
340 |
220 |
170 |
138 |
110 |
32 |
3 |
4 |
8-φ26 |
520 |
300 |
80 |
380 |
230 |
180 |
148 |
121 |
34 |
3 |
4 |
8-φ26 |
559 |
300 |
100 |
430 |
265 |
210 |
172 |
150 |
38 |
3 |
4.5 |
8-φ26 |
575 |
400 |
150 |
550 |
355 |
290 |
250 |
204 |
46 |
3 |
4.5 |
12-φ34 |
870 |
500 |
200 |
65 |
430 |
360 |
312 |
260 |
54 |
3 |
4.5 |
12-φ36 |
1202 |
600 |
250 |
775 |
505 |
430 |
382 |
287 |
60 |
3 |
4.5 |
12-φ41 |
1326 |
600 |
300 |
900 |
585 |
500 |
442 |
364 |
70 |
4 |
4.5 |
16-φ42 |
1508 |
600 |
350 |
1025 |
655 |
560 |
498 |
422 |
76 |
4 |
5 |
16-φ48 |
1700 |
600 |
400 |
1150 |
715 |
620 |
558 |
474 |
80 |
4 |
5 |
16-φ48 |
1902 |
600 |
PM16.0(MPa) |
|||||||||||
25 |
230 |
140 |
100 |
72 |
58 |
28 |
2 |
4 |
4-φ23 |
387 |
200 |
32 |
230 |
165 |
115 |
85 |
66 |
30 |
2 |
4 |
4-φ25 |
410 |
200 |
40 |
260 |
175 |
125 |
92 |
76 |
32 |
3 |
4 |
4-φ27 |
430 |
250 |
50 |
300 |
215 |
165 |
132 |
88 |
36 |
3 |
4 |
8-φ25 |
478 |
250 |
65 |
340 |
245 |
190 |
152 |
110 |
44 |
3 |
4 |
8-φ30 |
520 |
300 |
80 |
380 |
260 |
205 |
168 |
121 |
46 |
3 |
4 |
8-φ30 |
559 |
300 |
100 |
430 |
300 |
240 |
200 |
150 |
48 |
3 |
4.5 |
8-φ34 |
575 |
400 |
150 |
550 |
390 |
318 |
270 |
204 |
66 |
3 |
4.5 |
12-φ41 |
870 |
500 |
200 |
65 |
480 |
400 |
345 |
260 |
78 |
3 |
4.5 |
12-φ48 |
1202 |
600 |
250 |
775 |
580 |
485 |
425 |
287 |
88 |
3 |
4.5 |
12-φ54 |
1326 |
600 |
300 |
900 |
665 |
570 |
510 |
364 |
100 |
4 |
4.5 |
16-φ54 |
1508 |
600 |
訂貨須知:
一、①GQ47Y金屬密封軌道球閥產品名稱與型號②GQ47Y金屬密封軌道球閥口徑③GQ47Y金屬密封軌道球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的GQ47Y金屬密封軌道球閥型號,請按GQ47Y金屬密封軌道球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
