CS46H膜合式疏水閥

- 產品型號:
- CS46H
- 產品口徑:
- 15-50mm
- 產品壓力:
- 1.0-2.5MPa
- 產品材質:
- 鑄鋼不銹鋼
聯系我們

產品說明

一、產品[CS46H膜合式疏水閥]的詳細資料：

產品名稱：膜合式疏水閥

CS46H液體膨脹式膜盒式蒸汽疏水閥是改天熱靜力式疏水閥的一種，它可以在蒸汽管網和用汽設備中，及時的排除冷凝水和自動的阻止蒸汽泄漏，從而可以保證供汽。用汽設備的正常進行，提高蒸汽輸送和熱源效率，該產品其關鍵盛溫內件，采用優質鋼渡紋管，特殊焊接工藝制成，節能效果顯著。

主要用途：膜臺式疏水閥適用范圍廣泛，包括供熱汽主管線、伴熱管路干燥器和工業加熱蒸汽設備系統統，是最理想的選擇。

二、液體膨脹式膜盒式蒸汽疏水閥結構特點

1、具有排水溫度調節機構，可在60-100℃之間調節，使用方便。

2、排水是連續的，而且沒有噪音。

3、溫度敏感元件，采用不銹鋼耐腐蝕。

4、不受振動，蒸汽壓力波動和水溫的影響。

5、體積小、重量輕、安裝方便。

6、出色的排空氣能力，可耐過熱的蒸汽和水溫。

7、在壓力范圍內部是具有固定過冷和循環操作。

8、閥內裝膜盒，有單組、雙組、多組。適用于大量場合。

9、感溫元件，耐腐蝕性強，使本閥壽命經久耐用。

10、本體有碳鋼不銹鋼兩種，小型輕量，立式安裝效果最佳，亦可任意角度安裝。

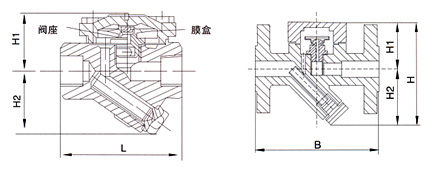

尺寸圖

三、工作原理：

膜盒式蒸汽疏水閥的主要動作元件是金屬膜盒，內充一種氣化溫度比水的飽和溫度低的液體。裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態。閥門處于開啟位置。當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。有開閥溫度低于飽和溫度 15 ℃ 和 30 ℃ 兩種膜盒供選擇。

四、主要性能和零部件：

部件名稱	材料
閥體閥蓋	WCB
膜盒	1Cr18Ni9Ti
膜片	哈氏合金
閥座	3Cr13
過濾網	1Cr18Ni9Ti

五、液體膨脹式膜盒式蒸汽疏水閥主要連接尺寸

產品型號	口徑DN	連接方式	適用壓力 Mpa	最高允許溫度℃	閥體材質	外形尺寸
產品型號	口徑DN	連接方式	適用壓力 Mpa	最高允許溫度℃	閥體材質	L	H1	H2	W
CS16H-16C	15-20	內螺紋	0.01~1.6	250	WCB	100	58	55	70
	25	內螺紋	0.01~1.6	250	WCB	120	58	55	70
	32-40	內螺紋	0.01~1.6	250	WCB	150	68	68	90
	50	內螺紋	0.01~1.6	250	WCB	160	68	68	90
CS46H-16C	15-20	法蘭	0.01~1.6	250	WCB	150	58	55	70
CS46H-16C	25	法蘭	0.01~1.6	250	WCB	160	58	55	70
CS46H-16C	32-50	法蘭	0.01~1.6	250	WCB	230	85	60	120

訂貨須知：
一、①膜合式疏水閥產品名稱與型號②膜合式疏水閥口徑③膜合式疏水閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的膜合式疏水閥型號，請按膜合式疏水閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
