一、CS44F/H波紋管式疏水閥產品詳細資料:
CS44F/H波紋管式疏水閥是熱靜力型疏水閥中最經濟實驗用的節能型疏水閥。它的優點是:體積小,重量輕,不怕凍,能自動排空氣,任意位置都可安裝;背壓率大于80%,不銹鋼波紋管伸縮量大,好調整,該閥設有調整螺栓,可根據需要調節使用溫度,一般過冷度低于飽和溫度18℃-40℃。 波紋管式疏水閥適用于蒸汽管網伴熱、儀表伴熱、生活采暖和允許存有高溫凝結水的加熱設備疏水,使用范圍很廣。
二、產品特點
☆ 不銹鋼玻紋管堅固耐用,使用壽命長。
☆ 可調整凝結水的排放溫度,利用顯熱,節能效果顯著。
☆ 閥前始終有凝結水,形成可靠的水封,無蒸汽泄漏。
☆ 不受震動、蒸汽壓力波動和水錘的影響。
☆ 可任意角度安裝,不受安裝方位限制,并且排空氣性能優良。
☆ 結構簡單,并帶有過濾裝置,方便安裝和維護。
三、工作原理
CS44F/H波紋管式疏水閥的內部結構是一個不銹鋼波紋管為主要動作元件,內充一種汽化溫度低于水飽和溫度的液體。當裝置啟動時,管道出現冷卻凝結水,波紋管內液體處于冷凝狀態,閥心在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高,波紋管內充液開始蒸發膨脹,內壓增高,變形伸長,帶動閥心向關閉方向移動,在冷凝水達到飽和溫度之前,疏水閥完全關閉。閥前始終存有高溫凝結水,無蒸汽泄漏,節能效果好。

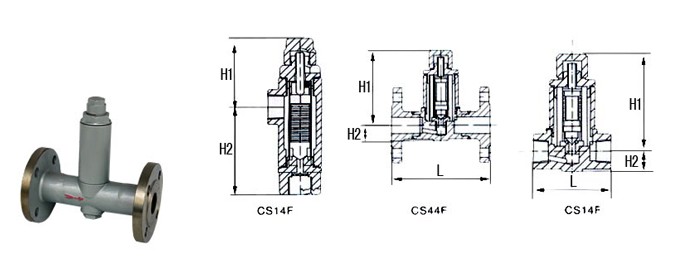

四、外型尺寸表
產品型號 |
能 徑 |
連接方式 |
工作壓力
范圍
(Mpa) |
排水溫度
調節范圍
(℃) |
最高允許
溫度 |
閥體
材料 |
外型尺寸 |
L |
H1 |
H2 |
B |
CS14F-16C |
15 |
螺紋 |
0.01-1.6 |
60-120 |
220 |
WCB |
90 |
125 |
33 |
58 |
20 |
90 |
125 |
33 |
58 |
25 |
95 |
128 |
36 |
58 |
CS14F-16 |
15 |
螺紋 |
0.01-1.6 |
60-120 |
200 |
HT200 |
75 |
123 |
32 |
58 |
20 |
85 |
125 |
33 |
58 |
25 |
95 |
130 |
37 |
58 |
CS44F-16C |
15 |
法蘭 |
0.01-1.6 |
60-120 |
220 |
WCB |
150 |
125 |
48 |
58 |
20 |
150 |
125 |
53 |
58 |
25 |
160 |
128 |
58 |
58 |
32 |
230 |
128 |
70 |
58 |
40 |
230 |
128 |
75 |
58 |
50 |
230 |
128 |
83 |
58 |
CS14TF-16C
(角式) |
15 |
螺紋 |
0.01-1.6 |
60-120 |
220 |
WCB |
35 |
157 |
87 |
42 |
20 |
35 |
157 |
87 |
42 |
25 |
38 |
157 |
87 |
42 |
法蘭連接按HG20592-97或HG20615-97標準制造或按用戶要求制造 |

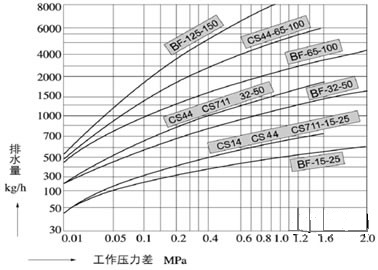

五、排水量表
☆△t為排水溫度與飽和凝結水溫度之差,溫度(△t)增加,排量隨之增加。
☆該閥出廠前疏水溫度已調節在95℃左右,如需改變疏水溫度或排量時,可打開防護帽,松開鎖緊螺母,調節旋轉螺釘。順時針旋轉閥芯前進,疏水量減少,疏水溫度降低;逆時針旋轉,閥芯后退,疏水量增大,疏水溫度上升,調整后將鎖緊螺母擰緊。
訂貨須知:
一、①CS44F/H波紋管式疏水閥產品名稱與型號②CS44F/H波紋管式疏水閥口徑③CS44F/H波紋管式疏水閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的CS44F/H波紋管式疏水閥型號,請按氣動絲口球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們凱斯特的專家為您審核把關。
