一、產品[可調恒溫式波紋管式蒸汽疏水閥]的詳細資料:
產品名稱:可調恒溫式波紋管式蒸汽疏水閥
產品特點:凱斯特牌可調恒溫式波紋管式蒸汽疏水閥是管線用的疏水閥之一,小體積能任意角度安裝,可在線調節排水溫度。適用于蒸汽主管線,伴熱管網、生活采暖和小型加熱設備。
1.波紋管啟閉動作靈敏,以固定過冷度自動調節排水量,支持在線手動調節,確保凝結水及時排放。
2.該閥體積小,能任意角度安裝,靈活性好。
3.精加工合金閥座與球形閥芯能自由密封,減少集中磨損,實現高效密封。
4.閥前存有高溫凝結水,形成水封,無蒸汽泄漏。
5.內置過濾網,可在線更換內件和在線清理雜質,維護方便。
產品特點:
1.不銹鋼玻紋管堅固耐用,使用壽命長。
2.可調整凝結水的排放溫度,利用顯熱,節能效果顯著。
3.閥前始終有凝結水,形成可靠的水封,無蒸汽泄漏。
4.不受震動、蒸汽壓力波動和水錘的影響。
5.可任意角度安裝,不受安裝方位限制,并且排空氣性能優良。
6.結構簡單,并帶有過濾裝置,方便安裝和維護。

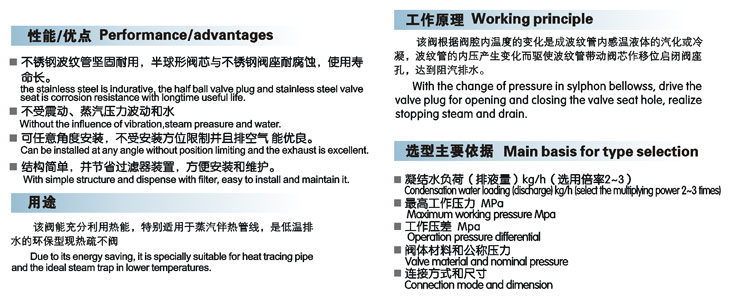

二、工作原理:
波紋管式疏水閥的內部結構是一個不銹鋼波紋管為主要?jiǎng)幼髟?,?nèi)充一種汽化溫度低于水飽和溫度的液體。當裝置啟動時,管道出現冷卻凝結水,波紋管內液體處于冷凝狀態,閥心在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高,波紋管內充液開始蒸發膨脹,內壓增高,變形伸長,帶動閥心向關閉方向移動,在冷凝水達到飽和溫度之前,疏水閥完全關閉。閥前始終存有高溫凝結水,無蒸汽泄漏,節能效果好。
1、當裝置啟動時,空氣進入疏水閥,閥芯在彈簧的彈力下處于開啟位置。
2、緊接著冷凝水進入疏水閥,在低溫狀態下,波紋管元件內的感溫液體處于冷凝狀態,閥芯完全開啟,迅速排放冷凝水。
3、熱凝水進入疏水閥,波紋管內的感溫液體隨著溫度的升高開始蒸發膨脹,內壓增加使波紋管元件伸長,帶動閥芯向關閉方向移動,溫度達到飽和溫度之前,閥芯完全關閉閥門。
4、積存在閥內的熱凝水慢慢冷卻降溫后,波紋管元件因內壓減小而收縮,帶動閥芯開啟閥門,繼續排放凝結水,由于閥前始終存有熱凝水,形成汽水分離,無蒸汽泄漏。

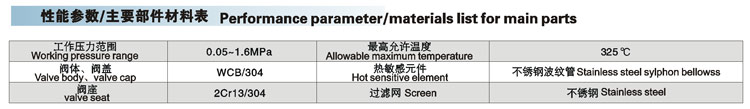

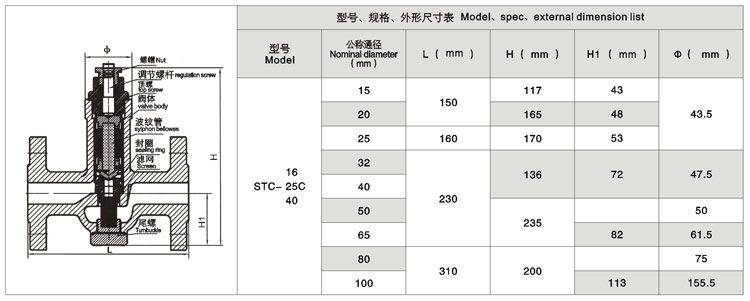

STC可調恒溫式波紋管式蒸汽疏水閥詳細參數表:
訂貨須知:
一、①ST系列可調恒溫式疏水閥產品名稱與型號②ST系列可調恒溫式疏水閥口徑③ST系列可調恒溫式疏水閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的ST系列可調恒溫式疏水閥型號,請按ST系列可調恒溫式疏水閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
