疏水閥系列
CS41H杠桿浮球式蒸汽疏水閥
    • 產品型號:
    • CS41H
    • 產品口徑:
    • 15-100mm
    • 產品壓力:
    • 1.0-4.0MPa
    • 產品材質:
    • WCB WC9 不銹鋼
產品說明
  • 一、產品[S41H杠桿浮球式蒸汽疏水閥]的詳細資料：
    產品名稱：杠桿浮球式蒸汽疏水閥
    S41H杠桿浮球式蒸汽疏水閥適用于石油化工、冶金、造紙、食品等工業蒸汽設備，干燥機及各種大型熱交換器等，特別適用于凝結水特大排量工作場和,采用軋裝閥機械(新SCCV開關方式)，具有優良的密封性和耐久性,平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性,內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖,采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間,全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
    產品特點：廣泛用于石油化工、冶金、造紙、食品等工業蒸汽設備，干燥及各種大型熱交換器等，特別適用于凝結水特大排量工作場和。
    二、主要零部件材料表：
    零部件名稱
    材料
    閥體、閥蓋
    WCB、WC6
    浮球
    不銹鋼
    雙閥座
    不銹鋼
    控制架
    不銹鋼

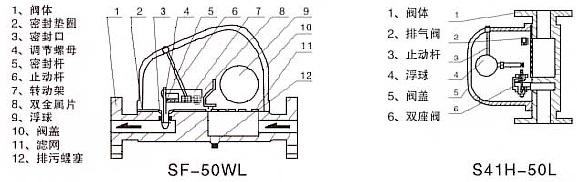

    說明圖

    三、結構特點及工作原理：
    1、采用軋裝閥機械（新SCCV開關方式），具有優良的密封性和耐久性。
    2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
    3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
    4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
    5、全部部件安在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。

    尺寸圖

    四、凱斯特牌蒸汽疏水閥技術參數表：
    產品型號
    公稱通徑DN（mm）
    連接方式
    使用壓力（MPa）
    溫度（℃）
    外形尺寸
    參數重量
    L
    L1
    H
    H1
    W
    SF-15/20/25WF
    15
    20
    25
    法蘭
    0~0.6
    0~1.0
    260
    310
    198
    230
    135
    -
    13
    SF-40/50WF
    40
    50
    法蘭
    0~0.6
    0~1.0
    260
    360
    198
    295
    170
    -
    -

    S41H-50L
    50
    法蘭（垂直式）
    0~1.0
    260
    320
    160
    -
    250
    160
    -
    S41H-50W
    50
    法蘭
    0.01~1.0
    260
    270
    160
    -
    250
    324
    -
    GM-25
    GSB2-10、20
    25~50
    法蘭
    0.01~1.0
    0.01~2.0
    425
    220
    310
    125
    95
    -
    21
    GM6
    GSB6-10、20
    40~80
    法蘭
    0.01~1.0
    0.01~2.0
    425
    270
    440
    345
    125
    -
    52
    GM8
    GSB8-10、20
    80~100
    法蘭
    0.01~1.0
    0.01~2.0
    425
    350
    550
    460
    170
    -
    125

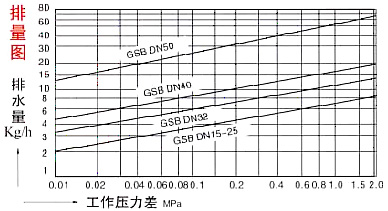

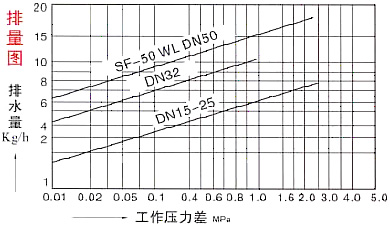

    排量圖

    排量圖

    訂貨須知：
    一、①蒸汽疏水閥產品名稱與型號②蒸汽疏水閥口徑③蒸汽疏水閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的蒸汽疏水閥型號，請按蒸汽疏水閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
