一、產品[CS45H鐘形浮子式疏水閥]的詳細資料:
產品名稱:鐘形浮子式疏水閥
產品特點:對凝結水的發生量適應性強.即可間歇排放.叉可 連續排放。無與倫比的SCCV關閉系統,獨特設計,具有補償杠 桿機械產生的誤差,避免關閉時的鋼性碰撞.關閉十 分可靠,壽命長久。
二、特點及性能:
1、對凝結水的發生量適應性強.即可間歇排放.叉可 連續排放。
2、無與倫比的SCCV關閉系統,獨特設計,具有補償杠 桿機械產生的誤差,避免關閉時的鋼性碰撞.關閉十 分可靠,壽命長久
3、內部零件全部采用不銹鋼制造,并且安裝在閥蓋 上,維修保養極為方便。
4、背壓率高。(9 0%)。
5、汽水分離可靠(水汽經u型通道從閥下部進入),閥 內始終處于水封狀態,有效阻止蒸汽泄漏。
6、敝口形的浮子抗水擊。吊桶上設有溢出排氣孔.可 有效防止蒸汽汽鎖、空氣氣堵現象。(非凝結性的高 溫空氣也可排除)。
三、用途:
用于蒸汽主管、分汽缸、熱交換器、硫化機、熱風式干燥機、圓筒式干燥機、蒸餾器、濃縮裝置、醫院消毒器等。超小型、重量輕的Es5型最適用于空調機、洗滌機器、染聲機等。全不銹鋼的Esu5型專為食品工業、醫院用汽設備制造。

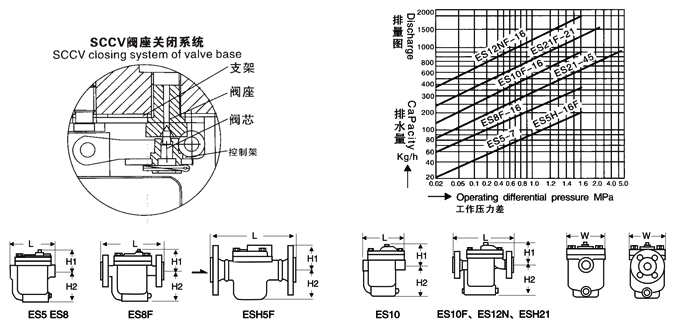

四、耐磨損的SCCV關閉方式:
SCCV姜.閉系統是自動定心,自動關閉系統(SelfClosing and Cente ring Valve System)的英文縮寫.下同。該關閉方式突破了傳統的設計,巧妙地利用凝結水土流出時的吸力和閥內的壓力使閥芯關閉。使閥芯在關閉過程中具有緩衡作
五、凱斯特牌ES8B鐘形浮子式疏水閥主要外型及連接尺寸:
產品型號 |
公稱通徑 |
連接方式 |
使用壓力范目 |
最高允許溫度℃ |
閥體材質 |
外形尺寸 |
|||
L |
H1 |
H2 |
W |
||||||
ES5 |
15 |
內螺紋 |
0.01~0.3·0.7·1.1·1.6 |
350 |
ZG1Cr18Ni89Ti |
138 |
72 |
94 |
103 |
WSH5 |
15 |
內螺紋 |
0.01~0.3·0.7·1.1·1.6·2.1 |
350 |
ZG1Cr18Ni89Ti |
138 |
72 |
94 |
103 |
WSH5F |
15 |
法蘭 |
0.01~0.3·0.7·1.1·1.6·2.1 |
350 |
WCB |
210 |
72 |
94 |
103 |
ES8B |
15 |
內螺紋 |
0.01~0.5·0.8·1.6 |
220 |
WCB |
138 |
72 |
94 |
103 |
ES8N |
15 |
內螺紋 |
0.01~0.5·0.8·1.6 |
220 |
WCB |
138 |
72 |
94 |
103 |
ES8BF |
15 |
法蘭 |
0.01~0.5·0.8·1.6 |
220 |
WCB |
210 |
72 |
94 |
103 |
ES8NF |
15 |
法蘭 |
0.01~0.5·0.8·1.6 |
220 |
WCB |
210 |
72 |
94 |
103 |
ES10 |
20~40 |
內螺紋 |
0.01~0.8·1.2·1.6 |
220 |
WCB |
200 |
93 |
132 |
142 |
ES10F |
15~25 |
法蘭 |
0.01~0.8·1.2·1.6 |
220 |
WCB |
270 |
93 |
132 |
142 |
ES12N |
15~25 |
法蘭 |
0.01~1.6 |
200 |
WCB |
280 |
93 |
132 |
142 |
訂貨須知:
一、①ES8B鐘形浮子式疏水閥產品名稱與型號②ES8B鐘形浮子式疏水閥口徑③ES8B鐘形浮子式疏水閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的ES8B鐘形浮子式疏水閥型號,請按ES8B鐘形浮子式疏水閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
