產品匯總

900X緊急關閉閥

- 產品型號:
- 900X
- 產品口徑:
- 20-800mm
- 產品壓力:
- 1.0-2.5Mpa
- 產品材質:
- 鑄鐵鑄鋼不銹鋼
聯系我們

產品說明

一、產品[900X緊急關閉閥]的詳細資料：

產品型號：900X

產品名稱：900X緊急關閉閥

產品特點：凱斯特牌900X緊急關閉閥是一種用于消防用水與生活用水并聯的供水系統中，用來調配供水方向的閥門。當火災發生時，消防急需大量用水，立即切斷生活用水，確保足夠的消防用水；當消防停止用水壓力減小時，緊急關閉閥自動打開，呈常開狀態，恢復生活供水。緊急關閉閥使系統無須另設專門的消防單獨供水管網，節約了建設成本和用水量。緊急關閉閥控制靈敏度高，安全可靠，調試簡便，使用壽命長。

結構特點和用途：

該閥是用于生活小區中消防用水與生活用水并聯的供水系統中。當消防用水時，閥門自動緊急關，切斷生活用水保證消防用水。當消防結束時，閥門自動打開，恢復生活供水。比傳統的消防單獨供水更能節約成本。
壓力等級：PN10、PN16、PN25
隔膜式：DN20～450
活塞式：DN500～750
介質溫度：0～80℃

工作原理：

當主閥進口壓力低于導閥設定的壓力時，導閥此時處于開通狀態，主閥上蓋腔內壓力與主閥出口壓力相等，進口與出口存在壓差，水流經閥口由出口流出。當消防泵其動，或變頻泵壓力升高，超過導閥設定壓力時，由主閥進口通向導閥控制管壓力升高，作用在彈簧上的壓力增大，向下壓緊，帶動閥芯下移，使導閥關閉，此時主閥進口壓力通過節流閥不斷補充到主閥閥蓋上腔，因閥瓣受到的向下的壓力大于向上的推力，主閥關閉。值得注意的是，進口壓力小于設定壓力該閥一直處于開啟狀態，進口壓力大于設定壓力，該閥處于關閉狀態。

二、主要技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0～80(隔膜式) 0～200(活塞式)
1.6	2.4	1.76
2.5	3.75	2.75

三、主要零件材料

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

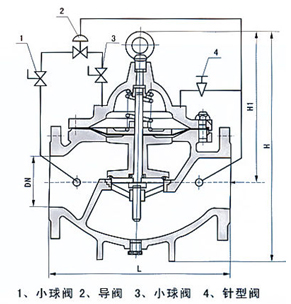

四、凱斯特牌900X緊急關閉閥主要外形連接尺寸：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	150	292	136	342	247	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	160	292	136	342	247	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	292	136	342	247	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	200	330	155	395	278	170	150	150	150	110	110	112	88	88	84	4-17.5	4-17.5	4-18
50	203	330	155	395	278	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	216	350	165	405	298	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	241	365	175	430	313	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	292	410	195	510	350	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	330	455	220	560	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	356	475	230	585	420	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	495	530	255	675	450	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	622	623	300	730	470	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	698	700	340	760	490	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	787	840	415	840	526	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	914	880	430	910	570	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	978	930	460	910	570	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	980	490	1110	750	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	1060	530	1286	850	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1230	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	9285	24-33	24-39	24-48

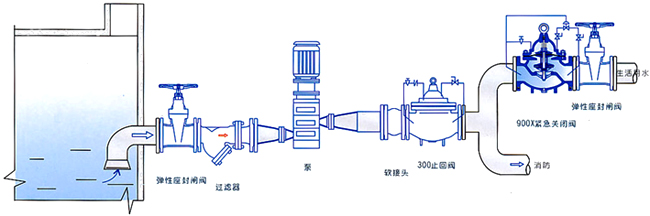

安裝示意圖

訂貨須知：

一、①緊急關閉閥產品名稱與型號②緊急關閉閥閥口徑③緊急關閉閥是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定的緊急關閉閥型號，請按緊急關閉閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
