一、產品[不銹鋼電磁閥]的詳細資料:
產品型號:ZBSF
產品名稱:不銹鋼電磁閥
產品特點:凱斯特牌ZBSF系列全不銹鋼電磁閥是工業過程自動化控制系統用執行器。它在接受電控信號后能自動開啟或關閉,實現對管道中的液體介質的通斷或流量調節控制。 本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中。ZBSF-Y系列電磁閥主要用于腐蝕性液體、超凈液體和食用液體等液體介質的控制。ZBSF系列電磁閥主要用于腐蝕氣體、超凈氣體等氣體介質的控制。 全不銹鋼電磁閥,不銹鋼電磁閥,電磁閥。
二、結構與工作原理:
本閥為分步動作直接導式常閉電磁閥,線圈通電后銜鐵先帶動小閥開啟,大閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電,銜鐵部件復位,大小閥利用介質壓力而緊密關閉。

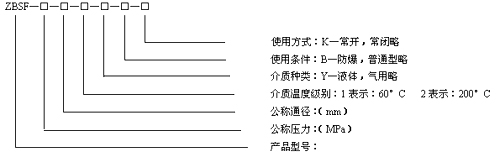

三、型號規格說明:
四、技術參數:
工作介質 |
腐蝕性氣體、超凈流體、食用流體 |
|||||||
介質溫度°C |
ZBSF-1(1Y): ≤60°C ZBSF-2(2Y): ≤200°C |
|||||||
公稱壓差(MPa) |
1.6 |
|||||||
工作壓差(MPa) |
0~1.6 |
|||||||
電源電壓 |
AC220V其余規格可作特殊訂貨 |
|||||||
使用壽命 |
按JB/T7352-94規定 |
|||||||
額定流量系數(kv) |
||||||||
泄漏量(ml/min) |
按JB/T7352-94.F規定 |
|||||||
公稱通徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
功耗(VA) |
40 |
50 |
五、凱斯特牌ZBSF不銹鋼電磁閥安裝尺寸:
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n-d |
10 |
130 |
153 |
90 |
60 |
41 |
14 |
3 |
4 -ф14 |
15 |
130 |
153 |
95 |
65 |
46 |
14 |
3 |
4 -ф14 |
20 |
150 |
153 |
105 |
75 |
56 |
16 |
3 |
4 -ф14 |
25 |
160 |
153 |
115 |
85 |
65 |
16 |
3 |
4 -ф14 |
32 |
180 |
176 |
140 |
100 |
76 |
18 |
3 |
4 -ф18 |
40 |
200 |
176 |
150 |
110 |
84 |
18 |
3 |
4 -ф18 |
50 |
230 |
192 |
165 |
125 |
99 |
20 |
3 |
4 -ф18 |
訂貨須知:
一、①ZBSF不銹鋼電磁閥產品名稱與型號②ZBSF不銹鋼電磁閥口徑③ZBSF不銹鋼電磁閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的ZBSF不銹鋼電磁閥型號,請按ZBSF不銹鋼電磁閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
