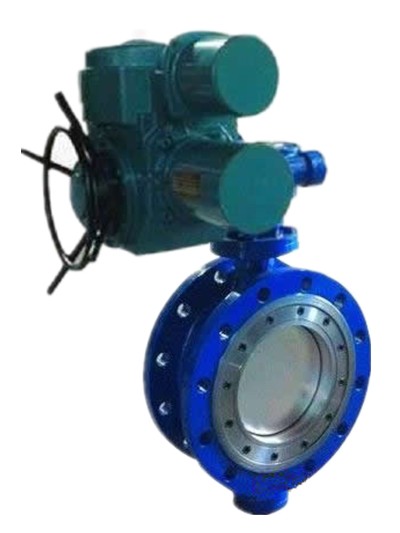

一、GWXDF系列雙向流硬碰硬密封旋球閥詳細資料：
GWXDF系列雙向流硬碰硬旋球閥是結合球閥的優越密封性能與蝶閥的優勢結構性能研發而成，其即擁有球閥優越的密封、可調節、可使用在含細微顆粒的水管道，溫度高、壽命長的實用優勢，又具備蝶閥體積小、重量輕的結構優勢。雙向流閥門的最主要功能是既能在正向壓力時密封良好，在反向壓力或反向壓力大于正向壓力時也能密封良好。當正向壓力作用時，介質壓力推動閥板向前移動，閥桿變形，閥板密封面緊貼閥座密封面?zhèn)鬟f壓力，將閥座推向閥體臺階，使之密封良好。當反向壓力作用時，介質壓力推動閥板向后移動，閥桿變形，介質壓力同時推動閥座密封面緊貼閥板密封面?zhèn)鬟f壓力，將閥座推向閥桿極限變形位置，使之密封良好。其實質為蝶式結構偏心半球閥，其安裝優越于半球閥和固定球閥。密封原理結合了固定球閥的前端密封與偏心蝶閥的強制密封，從而實現了流體切斷。在水泵停止運轉，管道出水壓力高于進水壓力的情況下，正確使用旋球閥能夠有效的阻止回水倒流，這也是蝶閥和半球閥不具備的功能。旋球閥在正副兩個密封面上可根據不同的硬度需要運用超音速等離子噴涂、真空保護滲復堆等先進工藝形成馬氏體不銹鋼、奧氏不銹鋼、硬質合金等梯度功能材料。能自動對正中心（自適應），自動越程補償磨損，自動加以極高密封比壓，瞬間關閉、瞬間打開密封副間無摩擦，打開時閥芯投影不斷膨脹并前進，結構短、體積小可制造大口徑閥門、運輸、安裝、維護檢修方便、運行可靠等一系列優點，成為閥門行業的一次重大的技術革命。在雙向流系統中該閥門一臺相當于兩臺普通單向密封閥門。
二、GWXDF系列型號說明：
驅動方式：
|
代號 |
3 |
6 |
7 |
9 |
|
驅動方式 |
蝸輪蝸桿 |
氣動 |
液動 |
電動 |
連接型式：
|
代號 |
4 |
|
連接型式 |
法蘭 |
密封面材料：
|
代號 |
H |
R |
Y |
|
密封面材料 |
馬氏體不銹鋼 |
奧氏體不銹鋼 |
硬質合金 |
公稱壓力：
|
代號 |
6 |
10 |
16 |
25 |
40 |
|
公稱壓力（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
殼體材料:
|
代號 |
Z |
Q |
C |
I |
P |
R |
|
材料 |
灰 |
球墨鑄鐵 |
WCB |
1Cr5Mo、ZG1Cr5Mo |
1Cr18Ni9Ti |
1Cr18Ni12MoTi、 |
三、技術性能規范：
|
公稱通徑 |
公稱壓力(MPa) |
試驗壓力(MPa) |
適用溫 |
適用 |
||
|
殼體強度試驗 |
正向密封試驗 |
反向密封試驗 |
||||
|
DN50～500 |
1.0 |
1.5 |
1.1 |
1.1 |
未注明為80℃以下， 可生產200℃ 以下 |
清水、污水、油品等 |
|
|
|
|
|
|||
四、主要用途：
凡水泵出口端、管網系統、回收系統、高位水槽、易水淹的污水系統、防倒流系統的所有閥門須用雙向閥門，本閥門廣泛用于冶金、礦山、石化、化工、電力、環保、市政等行業和部門的管路啟閉、調節。
五、技術性能規范：
|
公稱通徑
（mm） |
公稱壓力
（Mpa） |
試驗壓力（Mpa） |
適用溫度
（℃） |
適用
介質 |
||
|
殼體強度
試驗 |
正向密
封試驗 |
反向密封試驗 |
||||
|
DN50
~3000
mm |
0.6 |
0.9 |
0.66 |
0.66 |
未注明為0~80℃可生產0~200℃ |
清水、
污水、
油品等 |
|
1.0 |
1.5 |
1.1 |
1.1 |
|||
|
1.6 |
2.4 |
1.76 |
1.76 |
|||
|
2.5 |
3.75 |
2.76 |
2.76 |
|||
|
4.0 |
6.0 |
4.4 |
4.4 |
|||
六、主要設計制造標準：
|
標準內容 |
標準號 |
標準名稱 |
|
法蘭標準 |
GB/T9113-2000 |
整體鋼制管法蘭 |
|
GB/T17241.6-1998 |
整體鑄鐵管法蘭 |
|
|
結構長度標準 |
GB/T1221-2005 |
金屬閥門結構長度 |
|
壓力試驗標準 |
GB/T13927-1992 |
通用閥門壓力試驗 |
|
JB/T9092-1999 |
閥門的試驗檢驗 |
|
結構設計標準 |
GB/T12237-1989 |
通用閥門法蘭和對焊連接鋼制球閥 |
|
GB/T12238-1989 |
通用閥門法蘭和對夾連接蝶閥 |
|
|
使用材料標準 |
GB/T12226-1989 |
通用閥門灰鑄鐵件技術條件 |
|
GB/12227-1989 |
通用閥門球墨鑄鐵技術條件 |
|
|
GB/T12229-1989 |
通用閥門碳素鑄件技術條件 |
|
|
GB/T12230-1989 |
通用閥門奧式體鋼鑄件技術條件 |
七、主要零件材料：
|
零部件名稱 |
材料名稱或代號 |
|
閥體 |
灰鑄鐵、球墨鑄鐵、WCB、碳鋼 |
|
閥板 |
WCB、Q235、不銹鋼 |
|
閥桿 |
不銹鋼 |
|
閥座 |
WCB、Q235、不銹鋼 |
八、主要類型及工作原理：
主要類型：本閥門的主要類型有手動、蝸輪蝸桿、電動、氣動、液動、其中氣動閥門和液動閥門適合于壓力氣源和壓力液源的場合。
|
驅動方式 |
手動 |
蝸桿 |
液動 |
電動 |
氣動 |
|
型號 |
GWXDF207 |
GWXDF3207 |
GWXDF7207 |
GWXDF9207 |
GWXDF6207 |
|
型號 |
GWXDF204 |
GWXDF3204 |
GWXDF7204 |
GWXDF9204 |
GWXDF6204 |

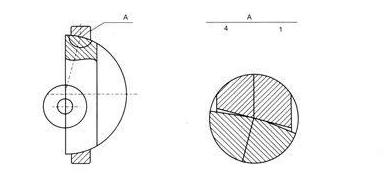

工作原理：閥芯的密封面為三次曲面，閥座的密封面為1次圓錐面。在密封點處，閥座面實際上是閥芯三次曲面的切面（見圖）
因而其結合十分完美。有適應（中心自動定位重合）和補償磨損功能
因?yàn)檗D(zhuǎn)動中心偏離閥芯幾何中心就有閥芯打開時閥芯實體不斷向后退、向內縮、閥芯關閉時閥芯實體不斷前進、向外脹的實際效果，
其功能相當于半球閥、閘閥、截止閥、蝶閥的綜合。（見圖）

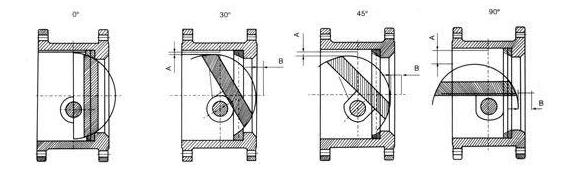

打開各不同角度變化圖：

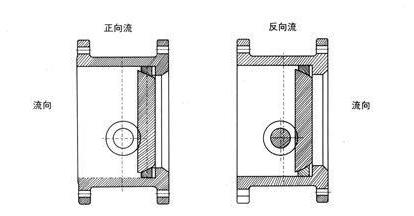

雙向流閥門的最主要功能是既能在正向壓力時密封良好，在反向壓力或反向壓力大于正向壓力時也能密封良好。當正向壓力作用時，
介質壓力推動閥板向前移動，閥桿變形，閥板密封面緊貼閥座密封面?zhèn)鬟f壓力，將閥座推向閥體臺階，使之密封良好。當反向壓力
作用時，介質壓力推動閥板向后移動，閥桿變形，介質壓力同時推動閥座密封面緊貼閥板密封面?zhèn)鬟f壓力，將閥座推向閥桿極限變
形位置，使之密封良好。
九、電動頭參數表：
|
閥門公稱
通徑 |
電動執行器型
號規格 |
最大控制
轉距（Nm） |
輸出轉速
（r/min） |
電機功率
（kw） |
電機堵轉
電流（A） |
|
50 |
SMR-10 |
100 |
18 |
0.25 |
7.21 |
|
65 |
SMR-10 |
100 |
18 |
0.25 |
7.21 |
|
80 |
SMR-20 |
200 |
18 |
0.55 |
15.4 |
|
100 |
SMR-20 |
200 |
18 |
0.55 |
15.4 |
|
125 |
SMR-40 |
300 |
18 |
0.75 |
18.34 |
|
150 |
SMR-40 |
450 |
18 |
1.1 |
28.00 |
|
200 |
SMR-60 |
450 |
18 |
1.1 |
28.00 |
|
250 |
SMR-100 |
900 |
18 |
2.2 |
36.75 |
|
300 |
SMR-100 |
900 |
18 |
2.2 |
36.75 |
|
350 |
Z120-18 |
1200 |
18 |
3.0 |
55.30 |
|
400 |
Z250-18 |
2500 |
18 |
5.5 |
84.35 |
|
450 |
Z350-10 |
3500 |
10 |
4.0 |
62.09 |
|
500 |
Z500-10 |
5000 |
10 |
5.5 |
84.35 |
|
600 |
Q600-0.5 |
6000 |
0.5 |
0.75 |
18.34 |
|
700 |
Q800-0.5 |
8000 |
0.5 |
1.1 |
28.00 |
|
800 |
Q1200-0.5 |
12000 |
0.5 |
1.5 |
28.14 |
|
900 |
Q1600-0.5 |
16000 |
0.5 |
2.2 |
36.75 |
|
1000 |
Q2000-0.5 |
20000 |
0.5 |
3.0 |
55.30 |
|
1200 |
Q3000-0.5 |
30000 |
0.5 |
4.0 |
62.09 |
|
1400 |
Q4000-0.5 |
40000 |
0.5 |
4.0 |
62.09 |
|
1600 |
Q6300-0.25 |
63000 |
0.25 |
5.5 |
84.35 |
|
1800 |
Q8000-0.25 |
80000 |
0.25 |
5.5 |
84.35 |
|
2000 |
Q12000-0.125 |
120000 |
0.125 |
5.5 |
84.35 |

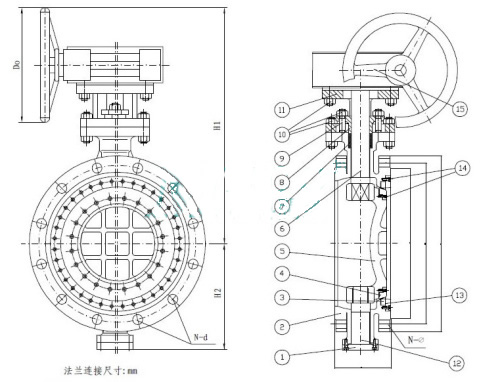

十、GWXDF3207Y -10C 對夾式 GWXDF9204Y -16C 法蘭式雙向流硬碰硬密封旋球閥連接與安裝尺寸表：
|
通徑DN |
A |
B |
C |
D |
E |
H |
L |
N__Фd |
||||||
|
手動 |
氣
動 |
電
動 |
手
動 |
氣
動 |
電
動 |
對夾式 |
法
蘭
式 |
對
夾
式 |
法蘭式 |
|||||
|
50 |
88 |
110 |
140 |
112 |
200 |
245 |
255 |
350 |
625 |
530 |
43 |
108 |
4-14 |
4-14 |
|
65 |
108 |
130 |
160 |
115 |
200 |
245 |
255 |
370 |
625 |
530 |
46 |
112 |
4-14 |
4-14 |
|
80 |
124 |
150 |
190 |
120 |
200 |
245 |
255 |
380 |
645 |
565 |
64 |
114 |
4-18 |
4-18 |
|
100 |
144 |
170 |
210 |
138 |
200 |
355 |
255 |
420 |
675 |
600 |
64 |
127 |
4-18 |
4-18 |
|
125 |
174 |
200 |
240 |
164 |
200 |
355 |
255 |
460 |
715 |
640 |
70 |
140 |
4-18 |
8-18 |
|
150 |
199 |
225 |
265 |
175 |
280 |
355 |
315 |
55 |
800 |
705 |
76 |
140 |
4-18 |
8-18 |
|
200 |
254 |
280 |
320 |
200 |
425 |
250 |
315 |
760 |
850 |
775 |
89 |
152 |
4-18 |
8-18 |
|
250 |
309 |
335 |
375 |
230 |
425 |
250 |
315 |
830 |
925 |
945 |
114 |
165 |
4-18 |
12-18 |
|
300 |
363 |
395 |
440 |
260 |
560 |
450 |
315 |
895 |
1035 |
1070 |
114 |
178 |
4-22 |
12-22 |
|
350 |
413 |
445 |
490 |
300 |
560 |
450 |
315 |
950 |
1070 |
1140 |
127 |
190 |
4-22 |
12-22 |
|
400 |
463 |
495 |
540 |
340 |
580 |
450 |
315 |
1190 |
1190 |
1210 |
140 |
216 |
4-22 |
16-22 |
|
450 |
518 |
550 |
595 |
350 |
580 |
650 |
714 |
1255 |
1250 |
1335 |
152 |
222 |
4-22 |
16-22 |
|
500 |
568 |
600 |
645 |
380 |
580 |
650 |
714 |
1305 |
1290 |
1415 |
152 |
229 |
4-22 |
20-22 |
|
600 |
667 |
705 |
755 |
450 |
660 |
850 |
810 |
1340 |
1455 |
1605 |
178 |
267 |
4-M24 |
20-26 |
|
700 |
772 |
810 |
860 |
480 |
550 |
850 |
810 |
1520 |
1585 |
1844 |
229 |
292 |
4-M24 |
24-26 |
|
800 |
878 |
920 |
975 |
530 |
550 |
1250 |
810 |
1710 |
1700 |
2040 |
241 |
318 |
4-M27 |
24-30 |
|
900 |
978 |
1020 |
1075 |
580 |
550 |
1250 |
863 |
1810 |
1965 |
2255 |
241 |
330 |
4-M27 |
24-30 |
|
1000 |
1078 |
1120 |
1175 |
650 |
750 |
1250 |
863 |
1960 |
2015 |
2380 |
300 |
|
|
|
訂貨須知：
一、①雙向流硬碰硬密封旋球閥產品名稱與型號②雙向流硬碰硬密封旋球閥口徑③雙向流硬碰硬密封旋球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的氣動信號球閥型號，請按雙向流硬碰硬密封旋球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
