Q947H/Y電動固定硬密封球閥

- 產品型號:
- Q947H/Y
- 產品口徑:
- DN50-1200mm 2"-24"
- 產品壓力:
- PN1.6-6.4MPa 150-1500Lb
- 產品材質:
- 碳鋼不銹鋼 WCB 304 316L
聯系我們

產品說明

一、產品[Q947Y電動固定硬密封球閥] 詳細資料：

Q947Y電動固定硬密封球閥采用固定式球閥與高精度電動執行器組裝而成，主要適用于兩位切斷、調節的場合。固定硬密封球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。固定式電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。Q947Y固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。

本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。

　　產品特點

　　1、采用圓柱形彈簧或波形彈簧預載的襝性可動金屬閥座結構，密封預緊力設計合理、閉啟靈活，有效保證密封的可靠性。

　　2 、采用特殊結構裝置的閥桿，不僅確保填寫料處還會滲漏，且防止了閥桿脫出。

　　3、根據用戶的需要，可設計成適應粉塵（包括含固體顆粒），漿料等介質的結構，使球閥耐磨及耐高溫性能更好。

　　4、本身具有防火防靜電功能。

　　5、該結構球閥應按規定流向使用。

　　公稱通徑：DN50-1200mm 2"-24"

　　公稱壓力：PN1.6-6.4MPa

　　CLASS：150-1500Lb

　　JIS：10-20K

Q947Y電動固定硬密封球閥主要在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；化工產品、和食品生產中；水電、火電和核電的電力生產系統中；城市和工業企業的給排水、供熱、和供氣系統中；農田的排灌系統中；治金生產系統中等得到廣泛應用。

二、Q947Y電動固定硬密封球閥主要零部件材料表

序號	零件名稱	材料名稱
序號	零件名稱	Q947F/H/Y-C	Q947F/H/Y-P	Q947F/H/Y-R	Q947F/H/Y-RL
1	底座	WCB	CF8	CF8M	CF3M
2	左閥體	WCB	CF8	CF8M	CF3M
3	下閥軸	2Cr13	304	316	316L
4	右閥體	WCB	CF8	CF8M	CF3M
5	球體	2Cr13	304	316	316L
6	密封圈	聚四氟乙烯(PTFE)/對位聚苯(PPL)/硬質合金/不銹鋼
7	彈簧	65Mn、不銹鋼
8	銷	25、35、45
9	上閥軸	2Cr13	304	316	316L
10	填料	柔性石墨+不銹鋼/聚四氟乙烯(PTFE)
11	支架	WCB	CF8	CF8M	CF3M
12	填料壓蓋	WCB	CF8	CF8M	CF3M

三、Q947Y電動固定硬密封球閥主要執行機構性能參數表

電源電壓	AC220/380V，50/60Hz
輸出力矩	50N.M～2000N.M
動作范圍	0～90° 0～360°
動作時間	15秒/30秒/60秒
保護裝置	過熱保護
環境溫度	-30°～60°
手動操作	同附帶手柄操作
限位	電氣、機械二重限位
防護等級	相當于IP-65
防爆等級	ExdII BT4；特殊要求可定制ExdII BT6
位置測量	可選裝開關或電位計
驅動電機	8W/E
進線接口	PE1/2〞進線線鎖

四、固定硬密封球閥型號及柡準：

配管法蘭	壓力級或公稱壓力	法蘭密封面	常規產品型號（法蘭連接蝸輪蝸桿傳動金屬硬密封固定球閥）
ASMEB16.5	CLASS150	凸面	Q347Y-A1C	Q347Y-A1P	Q347Y-A1P8	Q347Y-A1P3	Q347Y-A1R	Q347Y-A1R8	Q347Y-A1R3
	CLASS300		Q347Y-A3	Q347Y-A3P	Q347Y-A3P8	Q347Y-A3P3	Q347Y-A3R	Q347Y-A3R8	Q347Y-A3R3
	CLASS600		Q347Y-A6	Q347Y-A6P	Q347Y-A6P8	Q347Y-A6P3	Q347Y-A6R	Q347Y-A6R8	Q347Y-A6R3
	CLASS900		Q347Y-A9	Q347Y-A9P	Q347Y-A9P8	Q347Y-A9P3	Q347Y-A9R	Q347Y-A9R8	Q347Y-A9R3
	CLASS1500		Q347Y-A15	Q347Y-A15P	Q347Y-A15P8	Q347Y-A15P3	Q347Y-A15R	Q347Y-A15R8	Q347Y-A15R3
	CLASS2500		Q347Y-A25	Q347Y-A25P	Q347Y-A25P8	Q347Y-A25P3	Q347Y-A25R	Q347Y-A25R8	Q347Y-A25R3
GB/T9112～9124 HG20615～20626 SH3406	PN20	凸面	Q347Y-20C	Q347Y-20P	Q347Y-20P8	Q347Y-20P3	Q347Y-20R	Q347Y-20R8	Q347Y-20R3
	PN50		Q347Y-50	Q347Y-50P	Q347Y-50P8	Q347Y-50P3	Q347Y-50R	Q347Y-50R8	Q347Y-50R3
	PN110		Q347Y-110	Q347Y-110P	Q347Y-110P8	Q347Y-110P3	Q347Y-110R	Q347Y-110R8	Q347Y-110R3
	PN150		Q347Y-150	Q347Y-150P	Q347Y-150P8	Q347Y-150P3	Q347Y-150R	Q347Y-150R8	Q347Y-150R3
	PN260		Q347Y-260	Q347Y-260P	Q347Y-260P8	Q347Y-260P3	Q347Y-260R	Q347Y-260R8	Q347Y-260R3
	PN420		Q347Y-420	Q347Y-420P	Q347Y-420P8	Q347Y-420P3	Q347Y-420R	Q347Y-420R8	Q347Y-420R3
	PN16	凸面	Q347Y-16C	Q347Y-16P	Q347Y-16P8	Q347Y-16P3	Q347Y-16R	Q347Y-16R8	Q347Y-16R3
	PN25	凸面	Q347Y-25	Q347Y-25P	Q347Y-25P8	Q347Y-25P3	Q347Y-25R	Q347Y-25R8	Q347Y-25R3
	PN40	凹凸面	Q347Y-40	Q347Y-40P	Q347Y-40P8	Q347Y-40P3	Q347Y-40R	Q347Y-40R8	Q347Y-40R3
	PN63		Q347Y-63	Q347Y-63P	Q347Y-63P8	Q347Y-63P3	Q347Y-63R	Q347Y-63R8	Q347Y-63R3
	PN100		Q347Y-100	Q347Y-100P	Q347Y-100P8	Q347Y-100P3	Q347Y-100R	Q347Y-100R8	Q347Y-100R3
	PN160		Q347Y-160	Q347Y-160P	Q347Y-160P8	Q347Y-160P3	Q347Y-160R	Q347Y-160R8	Q347Y-160R3
主要零件材料	閥體		WCB A105	ZG1Cr18Ni9Ti 1Cr18Ni9Ti	CF8 304	CF3 304L	ZG1C18Ni12Mo2Ti 1C18Ni12Mo2Ti	CF8M 316	CF3M 316L
	閥桿		2Cr13	1Cr18Ni9Ti	0Cr18Ni9 （304）	00Cr19Ni10 （304L）	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 （316）	00Cr17Ni14Mo2 （316L）
	球體		2Cr13 +鎳基合金（或鎢鈷合金）	1Cr18Ni9Ti +鎳基合金（或鎢鈷合金）	0Cr18Ni9 +鎳基合金（或鎢鈷合金）	00Cr19Ni10 +鎳基合金（或鎢鈷合金）	1Cr18Ni12Mo2Ti +鎳基合金（或鎢鈷合金）	0Cr17Ni12Mo2 +鎳基合金（或鎢鈷合金）	00Cr17Ni14Mo2 +鎳基合金（或鎢鈷合金）
	閥座		2Cr13 +硬質合金	1Cr18Ni9Ti +硬質合金	0Cr18Ni9 +硬質合金	00Cr19Ni10 +硬質合金	1Cr18Ni12Mo2Ti +硬質合金	0Cr17Ni12Mo2 +硬質合金	00Cr17Ni14Mo2 +硬質合金
適用工況	適用介質		非腐蝕性介質 或弱腐蝕性介質	硝酸類腐蝕介質		強氧化性介質	醋酸類腐蝕性介質		尿素類腐蝕性介質
	適用溫度	常溫型		≤180℃
	適用溫度	高溫型	≤425℃	≤540℃		≤425℃	≤540℃		≤455℃
手動金屬硬密封球閥			將相應的蝸輪蝸桿型號的Q后去掉“3”，示例：Q47Y-A1C
氣動金屬硬密封球閥6			將相應的蝸輪蝸桿型號的Q后“3”改為“6”，示例：Q647Y-A1C
電動金屬硬密封球閥			將相應的蝸輪蝸桿型號的Q后“3”改為“9”，示例：Q947Y-A1C
縮徑金屬硬密封球閥			將相應的蝸輪蝸桿型號前加“S”表示，示例：SQ47Y-A1C

五、特點及優點

1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關　位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所

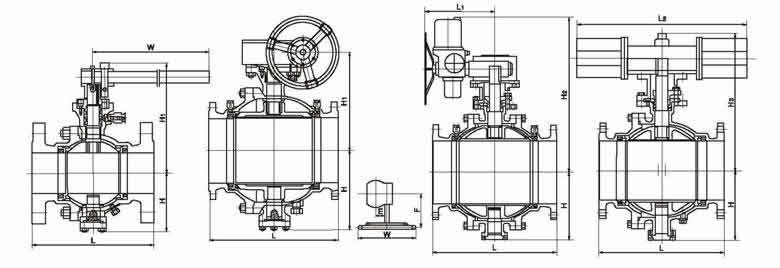

六、主要連接尺寸及重量
PN1.6MPa

公稱通經DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600	1600	4500
電動	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
電動	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
氣動	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1538	1450
氣動	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840

PN2.5MPa

公稱通經DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
電動	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
電動	L1	-	-	-	-	- -	-	-	74	350	350	420	420	400	-	400	410	650
氣動	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
氣動	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300

150LB-400LB

公稱壓力 PN(Class)	公稱通徑 DN	L		d1		D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
公稱壓力 PN(Class)	公稱通徑 DN	RF	BW	全通徑	縮徑	D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
150LB	1/2	108	140	13	-	89	60.5	35	-	2	-	12	4-15	-	59
	3/4	117	152	19	-	98	70	43	-	2	-	12	4-15	-	63
	1	127	165	25	-	108	79.5	51	-	2	-	12	4-15	-	75
	11/4	140	178	32	-	117	89	64	-	2	-	13	4-15	-
	11/2	165	190	38	-	127	98.5	73	-	2	-	15	4-15	-	95
	2	178	216	51	-	152	120.5	92	-	2	-	16	4-19	-	107
	21/2	190	241	64	-	178	139.5	105	-	2	-	18	4-19	-	142
	3	203	283	76	64	190	152.5	127	-	2	-	19	4-19	-	152
	4	229	305	102	76	229	190.5	157	-	2	-	24	8-19	-	178
	5	356	381	127	102	254	216	186	-	2	-	24	8-22	-	252
	6	394	457	152	127	279	241.5	216	-	2	-	26	8-22	-	272
	8	457	521	203	152	343	298.5	270	-	2	-	29	8-22	-	398
	10	533	559	254	203	406	362	324	-	2	-	31	12-26	335	495
	12	610	635	305	254	483	432	381	-	2	-	32	12-26	385	580
	14	686	762	337	305	533	476	412	-	2	-	35	12-29	430	625
	16	762	838	387	337	597	540	470	-	2	-	37	16-29	470	720
	18	864	914	438	337	635	578	533	-	2	-	40	16-32	-	-
	20	914	991	489	387	699	635	584	-	2	-	43	20-32	590	840
	24	1067	1143	591	489	813	749.5	692	-	2	-	48	20-35	700	1050
300LB	1/2	140	140	13	-	95	66.5	35	-	2	-	15	4-15	-	59
	3/4	152	152	19	-	117	82.5	43	-	2	-	16	4-19	-	63
	1	165	165	25	-	124	89	51	-	2	-	18	4-19	-	75
	11/4	178	178	32	-	133	98.5	64	-	2	-	19	4-19	-	-
	11/2	190	190	38	-	156	114.5	73	-	2	-	19	4-22	-	95
	2	216	216	51	-	165	127	92	-	2	-	23	8-19	-	107
	21/2	241	241	64	-	190	149	105	-	2	-	26	8-22	-	142
	3	283	283	76	64	210	168.5	127	-	2	-	29	8-22	-	152
	4	305	305	102	76	254	200	157	-	2	-	32	8-22	-	178
	5	381	381	127	102	279	235	186	-	2	-	35	8-22	-	252
	6	403	457	152	127	318	270	216	-	2	-	37	12-22	-	272
	8	502	521	203	152	381	330	270	-	2	-	42	12-25	-	398
	10	568	559	254	203	445	387.5	324	-	2	-	48	16-29	335	495
	12	648	635	305	254	521	451	381	-	2	-	51	16-32	385	580
	14	762	762	337	305	584	514.5	413	-	2	-	54	20-32	430	625
	16	838	838	387	337	648	571.5	470	-	2	-	58	20-35	470	720
	18	914	914	432	337	711	628.5	533	-	2	-	61	24-35	-	-
	20	99	991	483	387	775	686	584	-	2	-	64	24-35	590	840
	24	1143	1143	591	483	914	813	692	-	2	-	70	24-41	700	1050
400LB	1/2	140	140	13	-	95	66.7	35	-	6.4	-	14.5	4-15	-	59
	3/4	152	152	19	-	117	82.5	43	-	6.4	-	16	4-19	-	63
	1	165	165	25	-	124	88.9	51	-	6.4	-	17.5	4-19	-	75
	11/4	178	178	32	-
	11/2	190	190	38	-	156	114.3	73	-	6.4	-	22.5	4-22	-	95
	2	216	216	51	-	165	127	92	-	6.4	-	25.5	8-19	-	107
	21/2	241	241	64	-
	3	283	283	76	64
	4	305	305	102	76	254	200	157	-	6.4	-	35	8-26	-	178
	5	381	381	127	102
	6	403	457	152	127	318	269.9	216	-	6.4	-	41.5	12-26	250	300
	8	502	521	203	152	381	330.2	270	-	6.4	-	18	12-29	294	374
	10	568	559	254	203	445	387.3	324	-	6.4	-	54	16-32	370	445
	12	648	635	305	254	520	450.8	381	-	6.4	-	57.5	16-35	420	515
	14	762	762	337	305	585	514.3	413	-	6.4	-	60.5	20-35	460	550
	16	838	838	387	337	650	571.5	470	-	6.4	-	63.5	20-39	505	615
	18	914	914	432	337
	20	991	991	483	387	775	685.8	584	-	6.4	-	70	24-42	630	810
	24	1143	1143	591	483	915	812.8	692	-	6.4	-	76.5	24-48	825	1010

600LB-1500LB

公稱壓力 PN(Class)	公稱通徑 DN	L		d1		D	D1	D2	D6	f	f2	b	ZZ-φd	H1	H2
公稱壓力 PN(Class)	公稱通徑 DN	RF	BW	全通徑	縮徑	D	D1	D2	D6	f	f2	b	ZZ-φd	H1	H2
600LB	1/2	165	165	13	-	95	66.5	35	-	6.4	-	15	4-15	-	59
	3/4	191	191	19	-	118	82.5	43	-	6.4	-	16	4-19	-	63
	1	216	216	25	-	124	89	51	-	6.4	-	18	4-19	-	75
	11/4	229	229	32	-	133	98.5	64	-	6.4	-	21	4-19	-	-
	11/2	241	241	38	-	156	114.5	73	-	6.4	-	23	4-22	-	95
	2	292	292	51	38	165	127	92	-	6.4	-	26	8-19	-	107
	21/2	330	330	64	51	190	179	105	-	6.4	-	29	8-22	-	178
	3	356	356	76	64	210	168.5	127	-	6.4	-	32	8-22	-	-
	4	432	432	102	76	273	216	157	-	6.4	-	38	8-25	-	-
	6	559	559	152	127	356	292	216	-	6.4	-	48	12-29	250	300
	8	660	660	200	152	419	349	270	-	6.4	-	56	12-32	294	374
	10	787	787	248	200	508	432	324	-	6.4	-	64	16-35	370	445
	12	838	838	298	248	559	489	381	-	6.4	-	67	20-35	420	515
	14	889	889	327	298	603	527	413	-	6.4	-	70	20-38	460	550
	16	991	991	375	327	686	603	470	-	6.4	-	77	20-41	505	615
	18	1092	1092	432	327	743	654	533	-	6.4	-	83	20-45	630	810
	20	1194	1194	483	375	813	724	584	-	6.4	-	89	24-45	-	-
900LB	2	368	368	47	38	216	165.1	92	-	7.92	-	38.5	8-26	-	-
	3	381	381	73	57	244	190.5	127	123.82	7.92	-	41.5	8-29	191	259
	4	457	457	98	73	292	234.5	157	149.22	7.92	-	44.5	8-32	216	297
	6	610	610	146	121	381	317.5	216	211.12	7.92	-	50	12-32	270	360
	8	737	737	190	146	470	393.7	270	269.88	7.92	-	63.5	12-39	322	394
	10	838	838	238	180	545	459.5	324	323.85	7.92	-	70	16-39	420	502
	12	965	965	282	238	610	533.4	381	381.00	7.92	-	79.5	20-39	470	572
	14	1029	1029						419.10	11.13	-	86	20-42	510	675
	16	1130	1130						469.90	11.13	-	89	20-45	600	762
	18	1219	1219						533.40	12.7	-	102	20-51	700	866
	20	1334	1334						584.20	12.7	-	108	20-54	720	894
1500LB	2	368	368	47	47	216	165.1	124	95.25	7.92	-	38.5	8-26	126	217
	3	470	470	73	73	267	203.2	168	136.92	7.92	-	48	8-32	191	259
	4	564	564	98	98	311	245.5	194	161.92	7.92	-	54	8-35	216	297
	6	705	705	146	146	394	317.5	248	211.12	9.52	-	83	12-39	296	365
	8	832	832	190	190	483	393.7	318	269.88	11.13	-	92	12-45	378	475
	10	991	991	238	238	565	482.6	371	323.85	11.13	-	108	12-51	495	578
	12	1130	1130	282	282	675	571.5	438	381.00	14.27	-	124	12-54	542	696
	14	1257	1257			826	635	489	419.10	15.88	-	133.5	16-61	590	761
	16	1384	1384			915	704.5	546	469.90	17.48	-	146.5	16-67	670	831
	20	1664	1664			1170	990.6	673	584.20	17.48	-	178	16-80	750	950

訂貨須知：
一、①Q(mào)947Y電動固定球閥產品名稱與型號②Q947Y電動固定球閥口徑③Q947Y電動固定球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的Q947Y電動固定球閥型號，請按Q947Y電動固定球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

相關產品
