一、產品【DYQ940F/H/Y電動上裝式偏心半球閥】詳細資料：
產品名稱：電動上裝式偏心半球閥
產品型號：DYQ940F/H/Y
產品口徑：DN50-600
產品壓力：0.6~6.4Mpa
產品材質：不銹鋼、合金鋼等
產品簡介：DYQ940F/H/Y電動上裝式偏心半球閥是在吸收消化國內外的先進技術而研發成功的新產品，也是填補國內閥門品種空白的創新產品，它具有側裝式偏心半球閥的功能及優點外，最大的特點是在工況裝置系統卸壓后，閥門可在線檢查和維修，檢修時只需打開閥蓋吊出球冠和支承體而不必將整個閥門從管道上卸下來。根據用戶需要更球體換不同合金，雙金屬密封圈的選配可以用于耐磨、耐腐蝕、耐高溫等而又要求嚴格密封的不同工業部門。
DYQ940F/H/Y上裝式偏心半球閥是傳統球閥富有靈性變化的結晶，它是將金屬球冠固定在偏心球體上，通過偏心曲軸的90度旋轉，實現閥門的啟閉，與金屬球冠密封面接觸的金屬閥座在軸向和徑向浮動，以補償球冠與閥座的配合誤差，簡單可靠的結構及有效的密封方式使它不但可以更具優勢地替代閘閥，而且可適用于閘閥不可使用的系統中。可以推廣應用于石油、化工、電力和冶金等行業，其核心技術屬國內首創，它設計獨特、結構新穎。閥門結構采用偏心契緊原理，通過傳動機構達到閘緊、調節、關閉的目的，密封圈與球冠都是金屬面環帶硬面接觸密封，雙偏心結構閥門在開啟時球體藏于閥腔內，流通載面大，且閥門不被沖刷，無流阻。關閉時閥芯不被沖刷，關閉時閥芯球面沿閥座漸進，具有剪切功能，有效地切除結垢障礙，實現可靠密封。它對容易結垢的介質輸送特別有效。本閥半球是將金屬球冠固定在偏心球體上，在球體上裝不同合金的球冠，閥座也作相應堆焊合金，經特殊的處理，密封面組臺成防腐、耐磨、耐高溫等各種類型，滿足不同場合需求。閥座與球冠留有補償量，當閥座磨損后，關閉時再轉動少許，仍能可靠密封，延長使用壽命。
DYQ940F/H/Y電動上裝式偏心半球閥主要用途：
1、軟密封偏心半球閥適用溫度-46℃至280℃而硬密封偏心半球閥適用溫度為常溫至600℃左右；
2、適用于水壩底部放空閥和控制閥(高速流狀態)。煤粉灰渣，適用于液態、固態兩相混流或液態輸送中化學反應有結晶析出或結垢的工業管道輸送。根據客戶所需介質、溫度要求不同，球冠采用鉻鉬、釩合金，閥座堆焊鉻鉬合金、鉻合金、不銹鋼合金滿足不同料漿輸送的需要；
3、適用于泵輸送系統的閥門，如加壓系統，中央空調系統，城市供熱等要求嚴格的系統中。
4、適用于自來水系統，煤氣系統，天然氣系統，海水、油、氧化鋁等管道配套設施。
二、DYQ340H/Y上裝式偏心半球閥主要性能規范表:
|
公稱壓力 |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
常溫最大工作壓力(Mpa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
殼體強度試驗壓力(Mpa) |
1.0 |
1.5 |
2.4 |
3.8 |
6.0 |
|
氣密封試驗壓力(Mpa) |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
高壓密封試驗壓力(Mpa) |
0.7 |
1.1 |
1.76 |
2.75 |
4.4 |
|
滲漏率 |
＜0.1×DNmm³/s |
||||
|
適用溫度(℃) |
硬密封：-46℃~545℃ |
||||
|
適用介質 |
天然氣、水蒸氣、油品類、酸類、堿類、煤灰、廢渣、泥漿、含顆粒狀、含纖維等各類介質； |
||||
|
傳動形式 |
渦輪傳動、電動傳動、氣動傳動、液動傳動 |
||||
三、DYQ940H/Y上裝式偏心半球閥主要零部件材料表:
|
序號 |
名稱 |
材料 |
|||
|
1 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
2 |
后蓋 |
Q235A |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr2Mo1V |
|
3 |
軸套 |
SF-1 |
FB090 |
FB316 |
FB090 |
|
4 |
下閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
|
5 |
球體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
6 |
壓板 |
Q235A |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr2Mo1V |
|
7 |
閥座 |
Q235A+PTFE/堆焊 |
1Cr18Ni9Ti/PTFE |
0Cr18Ni12Mo2Ti/PTFE |
25Cr2Mo1V/PTFE |
|
8 |
球冠 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
|
9 |
軸套 |
SF-1 |
FB090 |
FB316 |
FB090 |
|
10 |
上閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
|
11 |
填料盤 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
12 |
閥蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
13 |
螺栓 |
35CrMoA |
0Cr18Ni9 |
0Cr18Ni9 |
15Cr1Mo1V |
|
14 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
20CrMo |
|
15 |
填料 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
|
16 |
壓蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
17 |
支架 |
WCB |
WCB |
WCB |
WCB |
|
18 |
電動頭 |
QT |
|||
四、DYQ940F/H/Y電動上裝式偏心半球閥主要外形尺寸表:
|
公稱壓力 |
公稱通徑 |
尺寸 |
|||||||
|
L |
D |
K |
d |
b |
z-do |
Hw |
Hd |
||
|
1.0 |
50 |
178 |
160/165 |
125 |
100 |
18 |
4-18 |
270 |
310 |
|
65 |
190 |
180/185 |
145 |
120 |
18 |
4-18 |
280 |
320 |
|
|
80 |
203 |
195/200 |
160 |
135 |
20 |
4-18 |
290 |
330 |
|
|
100 |
229 |
215/220 |
180 |
156 |
22 |
8-18 |
330 |
380 |
|
|
125 |
254 |
245/250 |
210 |
184 |
22 |
8-18 |
345 |
405 |
|
|
150 |
267 |
280/285 |
240 |
211 |
24 |
8-22 |
370 |
440 |
|
|
200 |
292 |
335/340 |
295 |
266 |
24 |
8-22 |
405 |
470 |
|
|
250 |
330 |
390/395 |
350 |
319 |
26 |
12-22 |
480 |
540 |
|
|
300 |
356 |
440/445 |
400 |
370 |
26 |
12-22 |
520 |
580 |
|
|
350 |
430 |
500/505 |
460 |
429 |
26 |
16-22 |
570 |
630 |
|
|
400 |
530 |
565 |
515 |
480 |
26 |
16-26 |
630 |
710 |
|
|
450 |
580 |
615 |
565 |
530 |
28 |
20-26 |
690 |
770 |
|
|
500 |
660 |
670 |
620 |
582 |
28 |
20-26 |
740 |
820 |
|
|
600 |
840 |
780 |
725 |
682 |
34 |
20-30 |
840 |
940 |
|
|
700 |
900 |
895 |
840 |
794 |
34 |
24-30 |
960 |
1040 |
|
|
800 |
1000 |
1015 |
950 |
901 |
36 |
24-33 |
1080 |
1180 |
|
|
900 |
1100 |
1115 |
1050 |
1001 |
38 |
28-33 |
1190 |
1280 |
|
|
1000 |
1200 |
1230 |
1160 |
1112 |
38 |
28-36 |
1310 |
1420 |
|
|
1100 |
1250 |
1340 |
1270 |
1222 |
42 |
28-36 |
1390 |
1480 |
|
|
1200 |
1300 |
1455 |
1380 |
1328 |
44 |
32-39 |
1420 |
1530 |
|
|
1400 |
1500 |
1675 |
1590 |
1530 |
48 |
36-42 |
1540 |
1650 |
|
|
1600 |
1800 |
1915 |
1820 |
1750 |
52 |
40-48 |
1660 |
1750 |
|
|
1800 |
2000 |
2115 |
2020 |
1950 |
56 |
44-48 |
1790 |
1860 |
|
|
2000 |
2200 |
2325 |
2230 |
2150 |
60 |
48-48 |
1920 |
1990 |
|
|
1.6 |
50 |
178 |
160/165 |
125 |
100 |
18 |
4-18 |
270 |
310 |
|
65 |
190 |
180/185 |
145 |
120 |
18 |
4-18 |
280 |
320 |
|
|
80 |
203 |
195/200 |
160 |
135 |
20 |
8-18 |
290 |
330 |
|
|
100 |
229 |
215/220 |
180 |
156 |
22 |
8-18 |
330 |
380 |
|
|
125 |
254 |
245/250 |
210 |
184 |
22 |
8-18 |
345 |
405 |
|
|
150 |
267 |
280/285 |
240 |
211 |
24 |
8-22 |
370 |
440 |
|
|
200 |
292 |
335/340 |
295 |
266 |
24 |
12-22 |
405 |
470 |
|
|
250 |
330 |
405 |
355 |
319 |
26 |
12-26 |
480 |
540 |
|
|
300 |
356 |
460 |
410 |
370 |
28 |
12-26 |
520 |
580 |
|
|
350 |
430 |
520 |
470 |
429 |
30 |
16-26 |
570 |
630 |
|
|
400 |
530 |
580 |
525 |
480 |
32 |
16-30 |
630 |
710 |
|
|
450 |
580 |
640 |
585 |
548 |
40 |
20-30 |
690 |
770 |
|
|
500 |
660 |
705/715 |
650 |
609 |
44 |
20-33 |
740 |
820 |
|
|
600 |
840 |
840 |
770 |
720 |
44 |
20-36 |
840 |
940 |
|
|
700 |
900 |
910 |
840 |
794 |
40 |
24-36 |
960 |
1040 |
|
|
800 |
1000 |
1020/1025 |
950 |
901 |
42 |
24-39 |
1080 |
1180 |
|
|
900 |
1100 |
1120/1125 |
1050 |
1001 |
44 |
28-39 |
1190 |
1240 |
|
|
1000 |
1200 |
1255 |
1170 |
1112 |
46 |
28-42 |
1310 |
1420 |
|
|
1100 |
1250 |
1370 |
1280 |
1222 |
48 |
28-42 |
1390 |
1480 |
|
|
1200 |
1300 |
1485 |
1390 |
1328 |
52 |
32-48 |
1420 |
1530 |
|
|
1400 |
1500 |
1685 |
1590 |
1530 |
58 |
36-48 |
1540 |
1650 |
|
|
1600 |
1800 |
1930 |
1820 |
1750 |
64 |
40-55 |
1660 |
1750 |
|
|
1800 |
2000 |
2130 |
2020 |
1950 |
68 |
44-55 |
1790 |
1860 |
|
|
2000 |
2200 |
2345 |
2230 |
2150 |
70 |
48-60 |
1920 |
1990 |
|

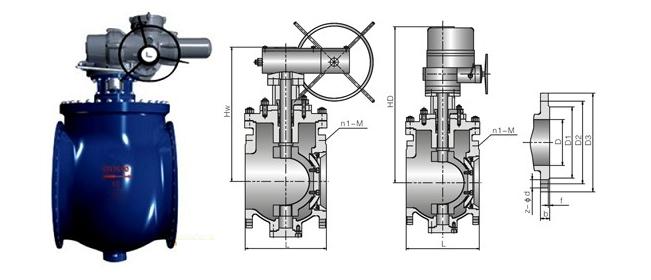

五、DYQ940H/Y上裝式偏心半球閥主要結構圖:
六、DYQ940H/Y上裝式偏心半球閥主要執行標準:
1、設計與制造：GB/T12237-89； 3、法蘭尺寸：GB/T9113.1-2010；
2、結構與長度：GB/T12221-2005； 4、檢查和試驗：GB/T13927-2008。
