一、產品[電子式電動單(雙)座調節閥]的詳細資料:
產品型號:ZRSP(N)型
產品名稱:電子式電動單(雙)座調節閥
產品特點:凱斯特牌ZRSP(N)型電子式電動單(雙)座調節閥是由3810L系列電子式電動執行機構和單、雙座閥組成,電動執行機構內有伺服系統,無須另配伺服放大器,電子式控制單元被設計成匣子形式,并用樹脂澆鑄,驅動量反饋檢測采用高性能導電塑料電位器,是具有1/250分辨能力的高可靠性產品,連線極為簡單,只需配DC4~20mA或DC1~5V輸入信號及220AC單相電源即可控制運轉,凱斯特調節機構閥芯是采用頂導向,單座式適用于對泄漏要求嚴格,閥前后壓差低及有一定粘度和含纖維介質的場合,雙座式調節機構具有不平衡力小,允許壓差大,流通能力大等待點,適用于泄漏量要求不嚴格的場合。
二、主要技術參數和性能:
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
座直徑dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
單座 |
5.0 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
||
雙座 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
||
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
100 |
|||||||
允許壓差△MPa |
≤公稱壓力 |
|||||||||||||
基本誤差% |
±2.5 |
|||||||||||||
回差% |
2.5 |
|||||||||||||
死區% |
1.0 |
|||||||||||||
始終點偏差% |
±2.5 |
|||||||||||||
額定行程偏差% |
2.5 |
|||||||||||||
允許泄漏量Q |
Kv值的0.01% 按GB4213-84標準 |
|||||||||||||
可調范圍 |
50:1 |
|||||||||||||
配凱斯特電動執行器型號 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL320 |
|||||||
3810L |
381LSA-08 |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC—160 |
||||||||
公稱壓力介質溫度閥體材料 |
1.6MPa |
常溫-20℃~+200℃ 鑄鐵HT200 |
||||||||||||
4.0MPa |
常溫-20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
|||||||||||||
中溫-40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
||||||||||||||
6.4MPa |
常溫-20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
|||||||||||||
中溫-40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |

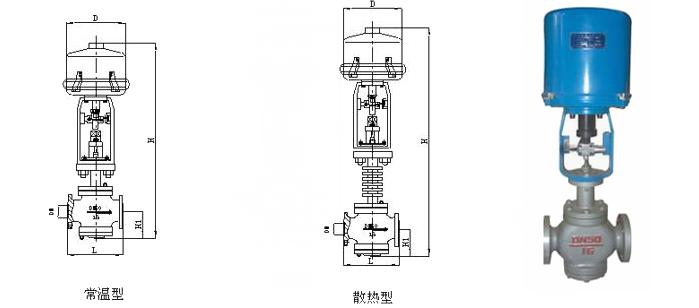

三、凱斯特牌ZRSP(N)型電子式電動雙座調節閥尺寸:
公稱通徑(DN) |
L |
D |
單座式 |
雙座式 |
||||||
PN(MPa) |
H1 |
H |
H1 |
H |
||||||
1.6 |
4.0 |
6.4 |
常溫 |
中溫 |
常溫 |
中溫 |
||||
G3/4 |
75 |
75 |
225 |
32 |
495 |
574 |
||||
20 |
180 |
185 |
190 |
225 |
95 |
577 |
747 |
|||
25 |
185 |
190 |
205 |
225 |
112 |
672 |
822 |
117 |
682 |
832 |
32 |
200 |
210 |
220 |
225 |
118 |
682 |
832 |
120 |
687 |
837 |
40 |
220 |
230 |
240 |
255 |
129 |
830 |
972 |
139 |
850 |
990 |
50 |
250 |
255 |
265 |
255 |
144 |
860 |
1000 |
144 |
860 |
1000 |
65 |
275 |
285 |
295 |
255 |
178 |
964 |
1124 |
188 |
989 |
1144 |
80 |
305 |
310 |
325 |
255 |
191 |
989 |
1149 |
208 |
1019 |
1184 |
100 |
350 |
355 |
370 |
255 |
195 |
1099 |
1159 |
220 |
1044 |
1204 |
125 |
410 |
425 |
440 |
255 |
245 |
1287 |
1459 |
270 |
1332 |
1547 |
150 |
450 |
460 |
475 |
310 |
255 |
1302 |
1517 |
280 |
1352 |
1565 |
200 |
550 |
560 |
570 |
310 |
290 |
1382 |
1557 |
320 |
1437 |
1652 |
250 |
670 |
740 |
750 |
310 |
440 |
1729 |
2004 |
|||
300 |
770 |
805 |
310 |
502 |
1764 |
2039 |
四、型號編制說明:
Z |
D |
S |
P |
40 |
P |
G |
自控閥門 |
執行機構類型: |
位移特征: |
閥門結構: |
公稱壓力: |
閥體材質: |
溫度類型: |
上明牌 |
D:表示PS系列 |
S:表示直行程 |
P:表示單座 |
16:表示1.6MP |
C:表示碳鋼 |
G:表示中溫型 常溫省略 |
R:表示810系列 |
N:表示雙座 |
40: 表示4.0MP |
P:表示不銹鋼鑄鐵省略 |
|||
H:表示DKZ系列 |
64:表示6.4MP |
|||||
C:表示ZAZ系列 |
訂貨須知:
一、①ZRSP(N)型電子式電動雙座調節閥產品名稱與型號②ZRSP(N)型電子式電動雙座調節閥口徑③ZRSP(N)型電子式電動雙座調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的ZRSP(N)型電子式電動雙座調節閥型號,請按ZRSP(N)型電子式電動雙座調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
