J94W/H角式針型截止閥

- 產品型號:
- J94W/H
- 產品口徑:
- 6-20mm
- 產品壓力:
- 16.0-32.0Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品[J94W/H角式針型截止閥]的詳細資料：

型號： J94W/H
產品名稱：角式針型截止閥

特性:
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 卡套連接
3. 結構特征: 錐面或球面密封，直角式
4. 閥門檢驗與試驗標準: GB/T13927-1992

5. 公稱壓力: ≤10000Psi

6. 適用工作溫度: -40℃～+350℃

7. 適用介質: 水，油，氣等腐蝕性與非腐蝕性介質

8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…

二、主要零件材料

序號 NO.	零件名稱 Part name	材質 Material
1	連接螺母 Connector Nut	20# A105 SS304 SS304L SS316 SS316L
2	卡套 Ferrule & Ferrule Set	20# A105 SS304 SS304L SS316 SS316L
3	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
4	填料墊 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
5	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
6	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
7	鎖緊螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
8	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L
9	手輪 Handle	20# A105 SS304 SS304L SS316 SS316L
10	帶帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

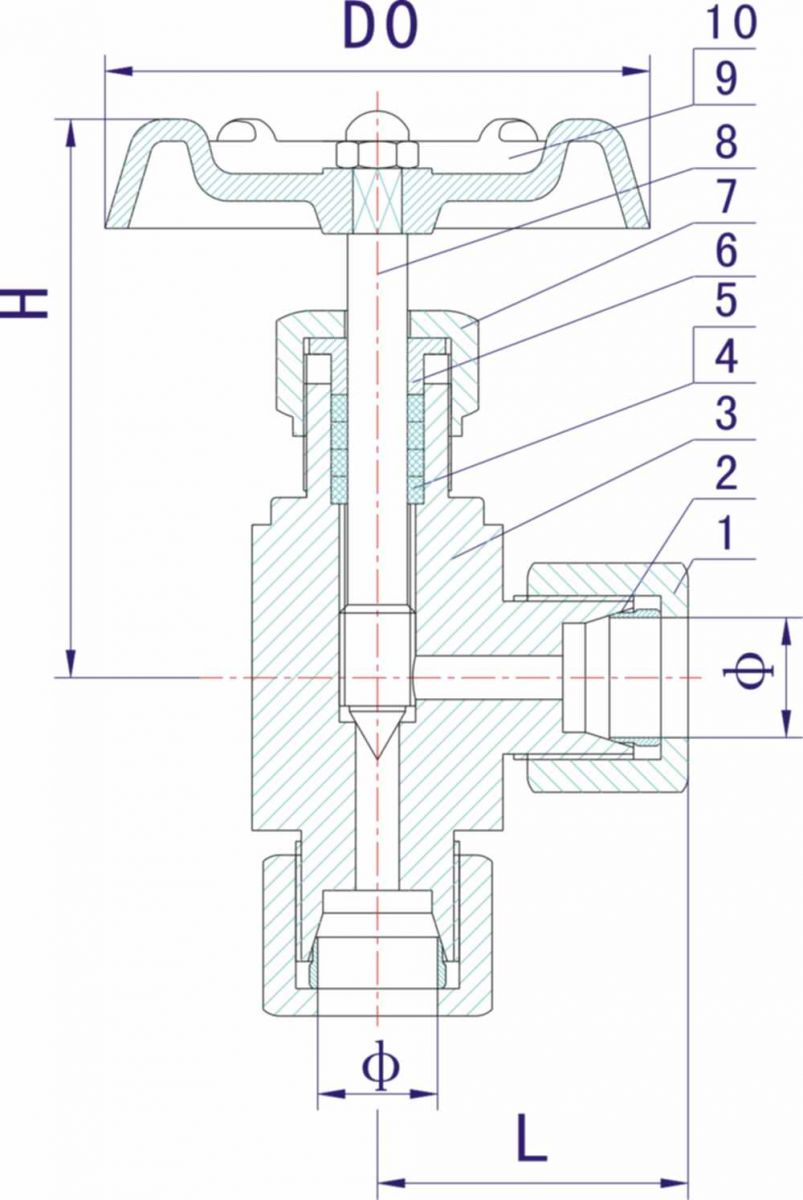

三、J94WH外形及結構尺寸 (mm)

ITEM NO.	ø	L	H	D0
J94W/H-1	ø8	38	92	ø70
J94W/H-2	ø10	38	92	ø70
J94W/H-3	ø12	39	92	ø70
J94W/H-4	ø14	40	94	ø70
J94W/H-5	ø18	42	100	ø80

訂貨須知：
一、①J94W角式高壓針型閥產品名稱與型號②J94W角式高壓針型閥口徑③J94W角式高壓針型閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的J94W角式高壓針型閥型號，請按J94W角式高壓針型閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
