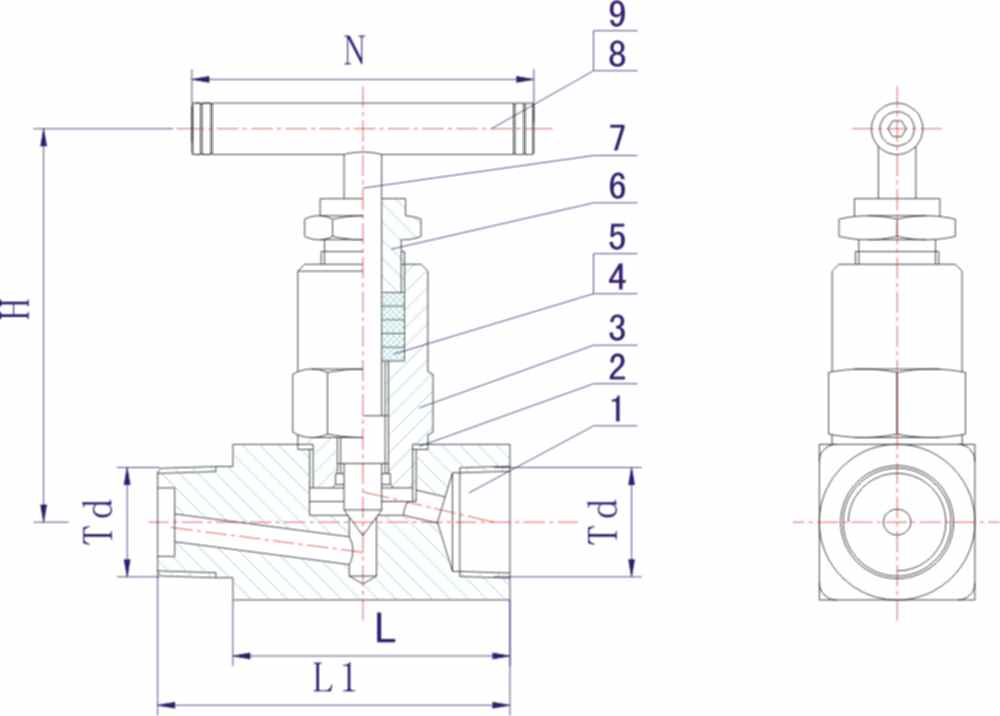

序號
NO.
|
零件名稱
Part name
|
材質
Material
|
1
|
閥體 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
2
|
閥蓋墊片 Bonnet Gasket
|
紫銅(Red copper) PTFE
|
3
|
閥蓋Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
4
|
填料墊 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金屬盤根(Matel and Graphite)
|
5
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
6
|
填料壓蓋 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
7
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
8
|
手柄 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
9
|
內六角螺釘 Hexagon Screw
|
20# A105 SS304 SS304L SS316 SS316L
|
貨號
ITEM NO.
|
公稱通徑 DN
Nominal bore
|
Td
|
H
|
L
|
L1
|
N
|
J21W
|
DN6
|
NPT1/4
|
75
|
58
|
75
|
60
|
J21W
|
NPT1/2
|
80
|
62
|
66
|
60
|
|
J21W
|
NPT3/4
|
80
|
57
|
-
|
60
|
|
J21W
|
DN10
|
NPT3/8
|
75
|
58
|
78
|
60
|
J21W
|
DN15
|
NPT1/2
|
77
|
68
|
86
|
60
|
訂貨須知:
一、①J21W鉻鎳不銹鋼焊接針形閥產品名稱與型號②J21W鉻鎳不銹鋼焊接針形閥口徑③J21W鉻鎳不銹鋼焊接針形閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的J21W鉻鎳不銹鋼焊接針形閥型號,請按J21W鉻鎳不銹鋼焊接針形閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
