型號
|
PN
|
工作壓力 / MPa
|
適用溫度 / ℃
|
適用介質
|
|
J21H-160
|
160
|
1.6
|
小于 425
|
水、蒸汽、油品等無腐蝕性介質
|
|
J21W-160P
|
小于 150
|
鉻鎳鈦不銹鋼
|
||
|
J21W-160R
|
腐蝕性介質
|
三、J21H-160、J21W-160P、J21W-160R 型外螺紋截止閥零部件材料
|
型號
|
材料
|
||||
|
閥體、閥蓋
|
閥桿、閥瓣、閥座
|
閥桿螺母
|
填料
|
手輪
|
|
|
J21H-160
|
碳素鋼鍛件
|
鉻不銹鋼
|
鑄鋁青銅
|
石棉石墨
|
球磨鑄鐵
|
|
J21W-160P
|
鉻鎳鈦不銹鋼
|
鉻鎳鈦不銹鋼
|
聚四氟乙烯
|
||
|
J21W-160R
|
鉻鎳鉬鈦不銹鋼
|
鉻鎳鉬鈦不銹鋼
|
|||

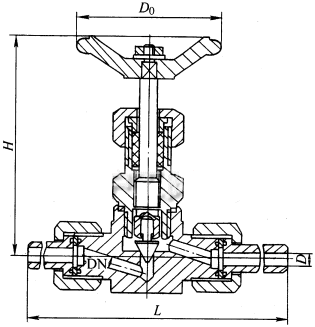

四、J21H-160、J21W-160P、J21W-160R 型外螺紋截止閥外形及結構尺寸 (mm)
|
DN
|
L
|
L1
|
h
|
H
|
H1
|
D0
|
|
6
|
60
|
15
|
15
|
85
|
91
|
65
|
|
10
|
60
|
15
|
15
|
89
|
99
|
65
|
|
15
|
60
|
15
|
15
|
100
|
115
|
65
|
五、J21W-JH-d外絲針型閥主要零件材料
|
序號
NO.
|
零件名稱
Part name
|
材質
Material
|
|
1
|
焊接接管 Weld Tube
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
平墊圈Plain washer
|
PTFE 銅 RTFE
|
|
3
|
管接頭 Connection
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
閥體 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
5
|
閥蓋墊片 Bonnet Gasket
|
紫銅(Red copper) PTFE
|
|
6
|
閥蓋Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
7
|
填料墊 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金屬盤根(Matel and Graphite)
|
|
8
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
9
|
填料壓蓋 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
手輪 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
12
|
帶帽螺母Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|

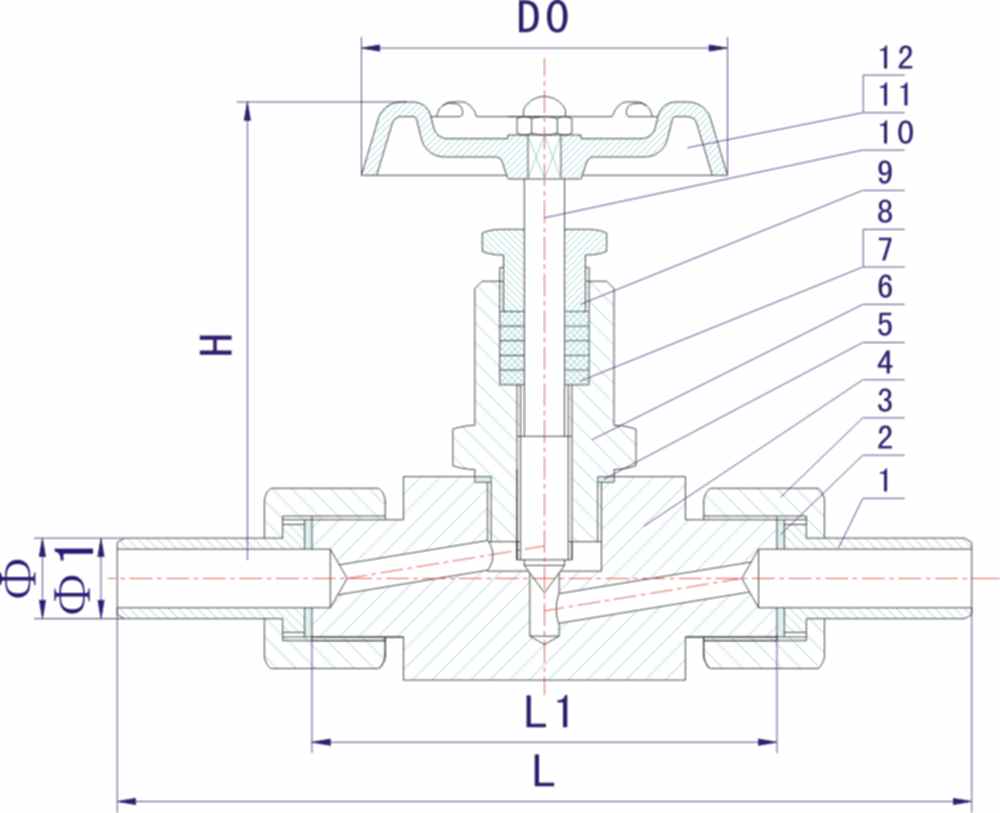

六、J21W-JH-d外絲針型閥外形及結構尺寸 (mm)
|
ITEM NO.
|
公稱通徑 DN
Nominal bore
|
ø
|
ø1
|
H
|
L
|
L1
|
D0
|
|
J21W-JH-d-1
|
DN6
|
ø14
|
ø12
|
88
|
122
|
60
|
60(70)
|
|
J21W-JH-d-2
|
DN10
|
ø18
|
ø14
|
88
|
122
|
60(70)
|
60(80)
|
|
J21W-JH-d-3
|
DN15
|
ø22
|
ø17
|
88
|
134
|
62(80)
|
70(80)
|
|
J21W-JH-d-4
|
DN20
|
ø28
|
ø19
|
110
|
142
|
67(90)
|
80(110)
|
|
J21W-JH-d-5
|
DN25
|
ø34
|
ø22
|
110
|
159
|
77(100)
|
80(130)
|
訂貨須知：
一、①J21W不銹鋼針形閥產品名稱與型號②J21W不銹鋼針形閥口徑③J21W不銹鋼針形閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的J21W不銹鋼針形閥型號，請按J21W不銹鋼針形閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
