H62Y高加出口閥

- 產品型號:
- H62Y
- 產品口徑:
- 150-350mm
- 產品壓力:
- 15.0-32.0Mpa
- 產品材質:
- WCB 不銹鋼
聯系我們

產品說明

H62Y高加出口閥詳細資料:

一、用途

　閥門裝在高壓加熱器出口給水管道上與高加進口閥配套使用。當入口閥關閉同時止回閥關閉，給水切換到旁路，高壓加熱器安全解列。

二、標準及規范

制造標準	壓力溫度等級	結構長度	焊接端	檢驗與試驗
JB/T3595 ASME B16.34	JB/T3595 ASME B16.34	JB/T3595 ASME B16.10	JB/T3595 ASME B16.25	JB/T3595 API 598

三、性能規范

公稱壓力PN(Mpa)	水壓強度試驗壓力Ps(Mpa)
20	30
25	37.5
32	48

四、結構優勢與特點

1. 閥門中腔采用壓力自緊密結構，密封性好；
2. 閥瓣、閥座密封面采用堆焊硬質合金而成，耐磨、抗擦傷性能好。
3．閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。

五、安裝及使用說明

1．閥門應垂直安裝，閥門與管道焊好后，應清洗干凈，清除焊渣等污物。
2．投運時用手輪將閥桿旋到最高位置。
3．必須按箭頭所示介質流向進行安裝。

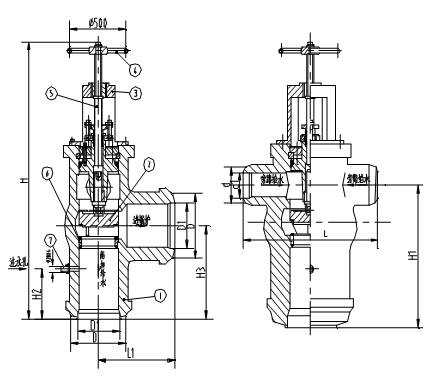

高加止回閥 H62Y-32(圖)

六、主要零件材料：

件號	1	2	3	4	5	6
零件名稱	閥體	閥蓋	閥瓣	閥桿	密封圈	支架
材料	優質碳鋼			鉻鉬鋼	增強柔軟石墨	碳鋼

七、主要外形及連接尺寸

型號	L	H1	H2	H3	H	D1	D2	D3	D4	D5	D6
H62Y-200 DN150	550	375	375	610	1144	158	194	158	194	65	89
H62Y-200 DN175	680	375	375	610	1144	186	225	186	225	90	110
H62Y-200 DN225	700	320	320	567	1158	230	280	230	280	113	155
H62Y-250 DN300	800	550	470	770	1754	307	385	307	385	170	200
H62Y-320 DN300	900	600	600	838	1754	296	412	296	412	169	225
H62Y-320 DN350	1300	700	700	1005	1914	353	464	353	464	254	329

訂貨須知：
一、①高加出口閥產品名稱與型號②高加出口閥口徑③高加出口閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的高加出口閥型號，請按高加出口閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
