公稱通徑
|
DN(mm)
|
50~2000
|
50~500
|
|||
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
適用溫度
|
碳鋼:-29℃~425℃ 不銹鋼-40℃~600℃
|
|||||
適用介質
|
空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
|
|||||
驅動形式
|
蝸桿蝸輪傳動、氣傳動、電傳動
|
五、電動軟密封法蘭蝶閥主要零件的材質
零件名稱
|
材料
|
閥體
|
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
|
蝶板
|
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
|
密封圈
|
各種橡膠、聚四氟
|
閥桿
|
2Cr13、不銹鋼
|
填料
|
O型圈、柔性石墨O
|
六、電動軟密封法蘭蝶閥密封材料選用和適用溫度
材料品種
|
氯丁橡膠
|
丁晴橡膠
|
乙丙橡膠
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
天然橡膠
|
尼龍
|
英語簡稱
|
CR
|
NBR
|
EPDM
|
PTFE
|
SI
|
VITON
|
NR
|
PA
|
型號代號
|
X或J
|
XA或JA
|
XB或JB
|
F或XC、JC
|
XD或JD
|
XE或JE
|
X1
|
N
|
耐最高溫度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
85℃
|
93℃
|
耐最低溫度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
-20℃
|
-73℃
|
適用工作溫度
|
0~+80℃
|
-20~+82℃
|
-40~+125℃
|
-30~+150℃
|
-70~+150℃
|
-23~+150℃
|
-20~+85℃
|
-30~+93℃
|

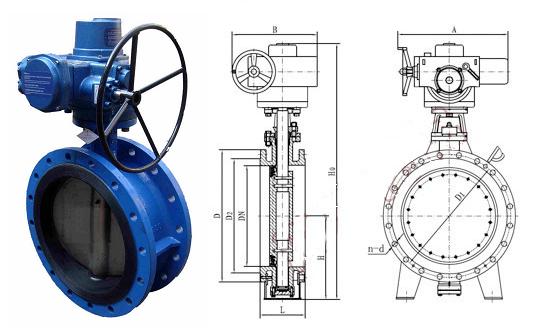

七、電動軟密封法蘭蝶閥外形尺寸
公稱通徑
|
長度
|
外形尺寸
(參考值) |
連接尺寸
(標準值) |
重量
(kg) |
|||||||||||||||
0.6MPa
|
1.0MPa
|
1.6MPa
|
|||||||||||||||||
毫米
|
英寸
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
50
|
2
|
108
|
82.5
|
443
|
125
|
125
|
140
|
110
|
88
|
4-14
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
51
|
65
|
21/2
|
112
|
92.5
|
463
|
125
|
125
|
160
|
130
|
108
|
4-14
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
4-18
|
62
|
80
|
3
|
114
|
100
|
483
|
125
|
125
|
190
|
150
|
124
|
4-18
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
73.5
|
100
|
4
|
127
|
110
|
498
|
125
|
125
|
210
|
170
|
144
|
4-18
|
220
|
180
|
156
|
8-18
|
220
|
180
|
156
|
8-18
|
87
|
125
|
5
|
140
|
125
|
682
|
325
|
245
|
240
|
200
|
174
|
8-18
|
250
|
210
|
184
|
8-18
|
250
|
210
|
184
|
8-18
|
98
|
150
|
6
|
140
|
142.5
|
736
|
325
|
245
|
265
|
225
|
199
|
8-18
|
285
|
240
|
211
|
8-22
|
285
|
240
|
211
|
8-22
|
102
|
200
|
8
|
152
|
170
|
800
|
325
|
245
|
320
|
280
|
254
|
8-18
|
340
|
295
|
266
|
8-22
|
340
|
295
|
266
|
12-22
|
150
|
250
|
10
|
250
|
197.5
|
895
|
363
|
313
|
375
|
335
|
309
|
12-18
|
395
|
350
|
319
|
12-22
|
405
|
355
|
319
|
12-26
|
170
|
300
|
12
|
270
|
222.5
|
956
|
363
|
313
|
440
|
395
|
363
|
12-22
|
445
|
400
|
370
|
12-22
|
460
|
410
|
370
|
12-26
|
220
|
350
|
14
|
290
|
252.5
|
1029
|
363
|
313
|
490
|
445
|
413
|
12-22
|
505
|
460
|
429
|
16-22
|
520
|
470
|
429
|
16-26
|
350
|
400
|
16
|
310
|
282.5
|
1103
|
363
|
313
|
540
|
495
|
463
|
16-22
|
565
|
515
|
480
|
16-26
|
580
|
525
|
480
|
16-30
|
430
|
450
|
18
|
330
|
307.5
|
1186
|
465
|
439
|
595
|
550
|
518
|
16-22
|
615
|
565
|
530
|
20-26
|
|
585
|
548
|
20-30
|
550
|
500
|
20
|
350
|
335
|
1280
|
546
|
431
|
645
|
600
|
568
|
20-22
|
670
|
620
|
582
|
20-26
|
715
|
650
|
609
|
20-33
|
580
|
600
|
24
|
390
|
390
|
1321
|
546
|
556
|
755
|
705
|
667
|
20-26
|
780
|
725
|
682
|
20-30
|
840
|
770
|
720
|
20-36
|
850
|
700
|
28
|
430
|
447.5
|
1431
|
546
|
556
|
860
|
810
|
772
|
24-26
|
895
|
840
|
794
|
24-30
|
910
|
840
|
794
|
24-36
|
950
|
800
|
32
|
470
|
507.5
|
1542
|
546
|
556
|
975
|
920
|
878
|
24-30
|
1015
|
950
|
901
|
24-33
|
1025
|
950
|
901
|
24-39
|
1150
|
900
|
36
|
510
|
557.5
|
1800
|
617
|
706
|
1075
|
1020
|
978
|
24-30
|
1115
|
1050
|
1001
|
28-33
|
1125
|
1050
|
1001
|
28-39
|
1750
|
1000
|
40
|
550
|
615
|
2363
|
632
|
706
|
1175
|
1120
|
1078
|
28-30
|
1230
|
1160
|
1112
|
28-36
|
1255
|
1170
|
1112
|
28-42
|
2100
|
1200
|
48
|
630
|
727.5
|
2583
|
632
|
706
|
1405
|
1340
|
1295
|
32-33
|
1455
|
1380
|
1328
|
32-39
|
1485
|
1390
|
1328
|
32-48
|
2580
|
1400
|
56
|
710
|
837.5
|
2710
|
790
|
1338
|
1630
|
1560
|
1510
|
36-36
|
1675
|
1590
|
1530
|
36-42
|
1685
|
1590
|
1530
|
36-48
|
2990
|
1600
|
64
|
790
|
957.5
|
2845
|
868
|
1476
|
1830
|
1760
|
1710
|
40-36
|
1915
|
1820
|
1750
|
40-48
|
1930
|
1820
|
1750
|
40-56
|
3475
|
1800
|
72
|
870
|
1057.5
|
3060
|
868
|
1476
|
2045
|
1970
|
1918
|
44-39
|
2115
|
2020
|
1950
|
44-48
|
2130
|
2020
|
1950
|
44-56
|
4058
|
2000
|
80
|
950
|
1162.5
|
3350
|
965
|
1600
|
2265
|
2180
|
2125
|
48-42
|
2325
|
2230
|
2150
|
48-48
|
2345
|
2230
|
2150
|
48-62
|
4680
|
一、①電動軟密封蝶閥產品名稱與型號②電動軟密封蝶閥口徑③電動軟密封蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的電動軟密封蝶閥型號,請按電動軟密封蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
