電動蝶閥
ZDLW、ZDRW電子式電動調節通風蝶閥
    • 產品型號:
    • ZDLW、ZDRW
    • 產品口徑:
    • 50-2000mm
    • 產品壓力:
    • 0.6-1.6Mpa
    • 產品材質:
    • 碳鋼、不銹鋼
產品說明
  • 一、產品ZDLW、ZDRW電子式電動調節通風蝶閥的詳細資料:

    產品名稱:電子式電動調節通風蝶閥

    產品型號:ZDLW-6B、ZDRW-6K型

    產品簡介:ZDLW-6B、ZDRW-6K型電子式電動調節蝶閥,是3610R(L)全電子式電動執行機構和蝶閥調節機構組成,執行機構內有伺服系弘,無須另配伺服放大器。具有結構簡單,流通能力大,調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構廣泛應用于化工、石油、冶金、電站等工業生產過程中。適用介質,煤氣、含塵氣體、煙道氣等。
    型號、規格
    類別
    直行程
    角行程
    常溫型
    中溫型
    常溫型
    中溫型
    型號
    ZDLW-6B(K)
    ZDLW-6B(K)G
    ZDRW-6B(K)
    ZDRW-6B(K)G
    規格
    DN600~2000
    DN50~1000
    二、D941W電動調節通風蝶閥
    公稱通徑mm
    50
    80
    100
    125
    150
    200
    250
    300
    350
    400
    450
    500
    600
    700
    800
    1000
    1200
    1400
    1600
    1800
    1900
    2000
    額定流量
    系數kv
    85
    225
    340
    500
    770
    1360
    2130
    3060
    4160
    5450
    6900
    8500
    12200
    16600
    21700
    34000
    49000
    66600
    87000
    110000
    123000
    136000
    配用電動執行機構型號
    361L、CH、PSQ、NA、HQ等
    公稱壓力(MPa)
    0.1 , 0.6 , 1.0
    介質溫度℃
    常溫-20℃~+200(鑄鐵),-40~+450(鑄鋼),中溫-40~+450(鑄不銹鋼)
    轉角范圍
    平行閘板0~700,傾斜閥板0~600
    流量特性
    近似百分比
    接管法蘭
    按JB78-59中對夾式法蘭連接
    動作時間
    5-60
    閥體材質
    Ht200,35,ZG230-450,1Cr18Ni9,ZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti
    三、蝶閥調節機構主要技術參數
    公稱通徑 mm
    50
    80
    100
    125
    150
    200
    250
    300
    350
    400
    450
    500
    600
    700
    800
    900
    1000
    公稱壓力 MPa
    0.6
    介質溫度 ℃
    常溫:-20~200(鑄鐵);-40~250(鑄鋼); 中溫-40~450(鑄不銹鋼)
    額定轉角 °
    0~70
    流量特性
    -20~150
    環境溫度 ℃
    近似等百分比
    接管法蘭
    按JB78-59 對夾式法蘭連接
    閥體材質
    HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
    閥板材質
    HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
    四、3610L直行程電子式電動執行機構主要技術參數
    型 號
    輸出力矩 N.m
    速度 mm/s
    最大行程 mm
    技術參數
    361LSC-99
    10000
    2.0
    100
    電 源:220±10%Va.c.50Hz控制信號:1-5V d.c.
    4-20mA d.c.(信號線用屏蔽線)
    開度信號:4-20mA d.c.
    保護等級:相當IP55
    防爆標志:ExdⅡBT4
    五、3610R角行程電子式電動執行機構主要技術參數
    型 號
    輸出力矩 N.m
    動作時間 S/90°
    最大轉角
    技術參數
    361RSA-02
    20
    8.5
    90°
    電 源:220±10%Va.c.50Hz
    驅動電機:交流可逆電機
    輸入信號:1-5V d.c.
    4-20mA d.c.(信號線用屏蔽線)
    開度信號:4-20mA d.c.
    保護等級:相當IP55
    防爆標志:ExdⅡBT4
    361RSA-05
    50
    17.0
    361RSB-10
    100
    18.0
    361RSB-20
    200
    36.0
    361RSC-30
    300
    24.0
    361RSC-50
    500
    42.0
    361RSC-60
    600
    48.0
    361RSD-100
    1000
    30.0
    361RSD-150
    1500
    42.0
    361RXB-10
    100
    18.0
    361RXB-20
    200
    36.0
    六、性能指標
    項 目
    指 標 值
    基 本 誤 差%
    ±2.5
    回 差%
    2.0
    死 區%
    3.0
    始 終 點 偏 差%
    ±2.5
    額 定 行 程 偏 差%
    +2.5
    允 許 泄 漏 量1/h
    2×10-2×閥額定容量
    七、額定流量系數Kv
    轉 角
    10°
    20°
    30°
    40°
    50°
    60°
    70°
    公稱通徑 mm
    50
    1.9
    7.5
    17
    30
    46
    64
    85
    80
    6.7
    15
    30
    55
    92
    140
    220
    100
    10
    23
    46
    85
    140
    220
    340
    125
    16
    35
    70
    130
    220
    340
    530
    150
    20
    50
    100
    190
    320
    490
    770
    200
    40
    90
    180
    340
    570
    870
    1360
    250
    60
    140
    290
    530
    900
    1380
    2130
    300
    90
    200
    410
    760
    1280
    1960
    3060
    350
    130
    280
    550
    1040
    1750
    2660
    4160
    400
    160
    370
    730
    1340
    2300
    4400
    5450
    450
    200
    470
    930
    1700
    2900
    3480
    6900
    500
    250
    570
    1140
    2120
    3560
    5430
    8500
    600
    360
    820
    1630
    3050
    5140
    7840
    12200
    700
    500
    1120
    2200
    4160
    7000
    10600
    16600
    800
    650
    1450
    2900
    5400
    9100
    13800
    21700
    900
    810
    1839
    3726
    6885
    11583
    17658
    27540
    1000
    1000
    2270
    4600
    8500
    14300
    21800
    34000
    八、允許壓差 MPa
    公稱通徑
    mm
    配用執行機構型號
    361RSA-05
    361RSB-10
    361RXB-10
    361RSB-20
    361RXB-20
    361RSC-30
    361RSC-50
    361RSC-60
    361LSC-99
    361RSD-100
    361RSD-150
    70°
    70°
    70°
    70°
    70°
    70°
    70°
    70°
    70°
    50
    0.6
    0.6
















    80
    0.6
    0.6
















    100
    0.6
    0.284
















    125
    0.6
    0.144
    0.6
    0.292
    0.6
    0.587












    150
    0.6
    0.084
    0.6
    0.17
    0.6
    0.342












    200
    0.6
    0.035
    0.6
    0.071
    0.6
    0.144












    250


    0.6
    0.037
    0.6
    0.074
    0.6
    0.112










    300


    0.6
    0.021
    0.6
    0.043
    0.6
    0.064










    350


    0.6
    0.013
    0.6
    0.027
    0.6
    0.041










    400






    0.6
    0.027
    0.6
    0.045
    0.6
    0.055






    450






    0.6
    0.019
    0.6
    0.032
    0.6
    0.038






    500






    0.6
    0.014
    0.6
    0.023
    0.6
    0.028






    600












    0.6
    0.013
    0.6
    0.027
    0.6
    0.041
    700












    0.6
    0.008
    0.6
    0.017
    0.6
    0.025
    800












    0.6
    0.005
    0.6
    0.012
    0.6
    0.017
    900












    0.6
    0.004
    0.6
    0.008
    0.6
    0.012
    1000












    0.6
    0.003
    0.6
    0.006
    0.6
    0.009
    動作時間
    S/70°
    13.26
    14.0
    28.0
    18.67
    32.67
    37.3
    50
    23.3
    32.7

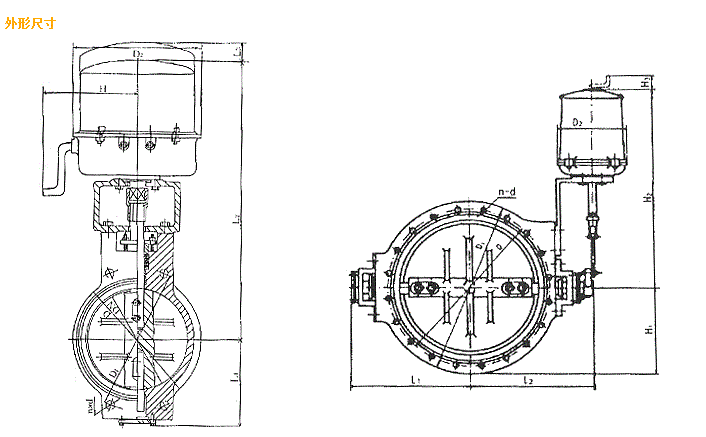

    九、ZDRW DN50~1000主要外型尺寸 mm
    公稱
    通徑
    DN
    D
    D1
    L1
    L2
    D2
    H
    n-d
    L3
    法蘭端
    面距
    配A型

    B型

    C型

    D型

    A型

    B型

    C型
    配D型

    A型

    B型

    C型
    配D型
    配A型
    配B型
    配C型
    配D型
    50

    110
    92
    355
    -
    -
    -
    225
    -

    -
    200

    -
    -
    4-φ14
    120
    -
    -
    -
    60
    80
    125
    150
    92
    355



    4-φ18
    100
    145
    175
    102
    385



    125
    175
    200
    117
    384
    429


    225
    225
    8-φ18
    155
    150
    200
    225
    130
    397
    442


    200
    255
    280
    172
    437
    482


    70
    250
    310
    335
    197

    511
    561

    -
    335
    -
    260
    12-φ18
    -
    165
    300
    362
    395
    227

    536
    586

    12-φ23
    80
    350
    412
    445
    252

    561
    611

    400
    462
    495
    296


    656

    -
    16-φ23
    -
    100
    450
    518
    550
    321


    679

    500
    568
    600
    346


    704

    600
    755
    705
    480



    1075
    -
    470
    -
    -
    365
    20-φ25
    -
    120
    150
    700
    860
    810
    530



    1125
    20-φ24
    800
    975
    920
    595



    1185
    24-φ30
    200
    900
    1075
    1020
    685



    1280
    1000
    1175
    1175
    735



    1320
    28-φ30
    注:L3為拆卸護罩所必須的尺寸。
    十、ZDLW DN600~1000 主要外形尺寸 mm
    公稱通徑
    L1
    L2
    D
    D1
    D2
    H1
    H2
    H3
    n-d
    600
    480
    585
    705
    755
    310
    377.5
    790
    90
    20-25
    700
    530
    635
    810
    860
    430
    790
    24-25
    800
    595
    695
    920
    975
    487.5
    790
    24-30
    900
    685
    790
    1020
    1075
    537.5
    805
    24-30
    1000
    735
    830
    1120
    1175
    587.5
    805
    28-30
    十一、主要零件材料及推薦使用溫度范圍
    零件名稱
    材 料
    溫度范圍℃
    閥體、閥板
    HT200
    -20~200
    35
    -40~450
    ZG230-450
    1Cr18Ni9Ti
    ZG1Cr18Ni9Ti
    ZG0Cr18Ni12Mo2Ti
    -40~550
    注:此表為各種材料的極限使用溫度,在實際選用中應根據其產品的介質溫度范圍,確定材料的最低、最高使用溫度。其最低使用溫度不得低于介質溫度范圍下限,最高使用溫度不得高于介質溫度范圍的上限。
    訂貨須知:
    ①ZDLW、ZDRW電子式電動調節通風蝶閥產品名稱與型號②ZDLW、ZDRW電子式電動調節通風蝶閥公稱壓力③ZDLW、ZDRW電子式電動調節通風蝶閥公稱通徑④ZDLW、ZDRW電子式電動調節通風蝶閥連接法蘭標準⑤ZDLW、ZDRW電子式電動調節通風蝶閥閥體材質⑥ZDLW、ZDRW電子式電動調節通風蝶閥額定流量系數⑦ZDLW、ZDRW電子式電動調節通風蝶閥工作介質⑧ZDLW、ZDRW電子式電動調節通風蝶閥介質溫度⑨ZDLW、ZDRW電子式電動調節通風蝶閥是否帶附件以便為您正確選型。
