手動襯氟膠閥
D371F46襯氟蝶閥
    • 產品型號:
    • D371F46
    • 產品口徑:
    • 40-1200mm
    • 產品壓力:
    • 0.6-1.6Mpa
    • 產品材質:
    • 鑄鐵 鑄鋼 不銹鋼
產品說明
  • 一、產品[D371F46襯氟蝶閥]的詳細資料:
    產品型號:D371F46
    產品名稱:襯氟蝶閥
    產品特點:凱斯特牌蝶閥是用閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起切斷和截流用外,近年來已經把密封性能作為評價的主要指標,受到市場青睞。另外,蝶閥還有體裁積小、重量輕、結構簡單等優點,與同參數閘閥比較,平均減輕重量達30~50%,蝶板旋轉90度即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因些啟閉力矩較小。
    結構特點:
    1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節;
    2.四級加載彈性密封,絕對保證了閥門內、外的零泄漏;
    a.軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈;
    b.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合;
    c.軸的徑向采用O型圈與金屬墊的組合;
    d.閥座鑲在有彈性條的閥體的槽內;
    3.采用可調彈性彈子定位。定位準確,結構簡單。
    二、設計規范遵循GB 12238API 609,MSS SP-67MSS-68標準:
    遵循規范
    STADNARD
    設計與制造
    GB12238
    法蘭尺寸
    JB78/JB79(GB HG Sh)
    壓力試驗
    GB/T13927
    標志
    GB12220
    供貨
    GB/T12252
    三、基本型號:
    手動
    DA71F(半襯)
    蝸輪運動
    DA71F(半襯)
    DA71F3(全襯里)
    DA71F3(全襯里)
    DA71F4(全襯里)
    DA71F4(全襯里)
    DA71F46(全襯里)
    DA71F46(全襯里)
    電動
    DA671F(半襯)
    電動
    DA671F(半襯)
    DA671F3(全襯里)
    DA671F3(全襯里)
    DA671F4(全襯里)
    DA671F4(全襯里)
    DA671F46(全襯里)
    DA671F46(全襯里)
    1、DA71F46全襯里型閥體全體襯里/蝶板全襯層/蝶板與蝶板軸合為一體;
    2、DA71F4全襯里型閥體全襯里。虹板全襯層/蝶板與蝶板軸組合裝配;
    3、DA71F半襯里型閥體全襯里/蝶板為不銹鋼(不襯)蝶板與蝶板軸組合裝配。
    對夾連接蝶閥(中線)設計與制造符合中草藥國家標準

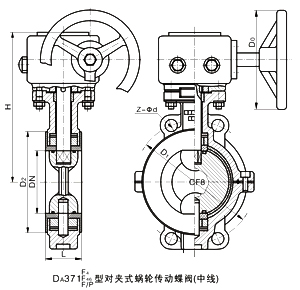

    基本結構形式(*蝶板軸與閥體/閃閥座中心重合)
    四、主要零部件材料表:
    序號
    零件名稱
    灰鑄鐵
    鑄鋼
    不銹鋼
    超低碳不銹鋼
    Z
    C
    P
    R
    PL
    RL
    1
    上、下閥體、閥蓋
    HT250
    WCB
    Cf8
    CF8M
    CF3
    CF3M
    2
    蝶板
    WCB
    35(鍛)
    Cf8
    CF8M
    CF3
    CF3M
    3
    蝶板軸
    1Cr13
    2Cr13
    1Cr18Ni19
    1Cr18Ni12Mo2Ti
    00CR18N10
    00Cr17Ni14Mo2
    4
    襯里層/閥座
    PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶F4)
    5
    O型圈
    FPM(氟橡膠)
    FPM(氟橡膠)
    6
    張性條(墊)
    SI(硅橡膠)
    SI(硅橡膠)
    7
    調節定位座
    0Cr18NI9
    0Cr18NI9
    1Cr18Ni9Ti
    1Cr18Ni12Mo2Ti
    00CR18N10
    00Cr17Ni14Mo2
    8
    螺栓
    35
    35
    1Cr18Ni19
    1Cr17Ni2
    1CR18NI9TI
    1Cr18Ni9Ti
    9
    螺母
    45
    45
    0Cr18NI19
    0Cr18NI9
    0Cr18NI19
    0Cr18NI9
    10
    手柄
    ZL01(鑄造鋁合金)
    五、主要連接尺寸及重量
    公稱通徑
    標準值
    參考值
    DN (mm)
    NPS (inch)
    L
    D
    D1
    D2
    f
    b
    Z-φd
    D0
    H
    W(kg)
    PN0.6(MPa)
    40
    11/2
    33
    130
    100
    80
    3
    16
    4-φ14
    160
    140
    2.5
    50
    2
    43
    140
    110
    90
    3
    16
    4-φ14
    200
    200
    3.5
    65
    21/2
    46
    160
    130
    110
    3
    16
    4-φ14
    250
    250
    4.5
    80
    3
    46
    182
    150
    125
    3
    18
    4-φ18
    250
    250
    6
    100
    4
    52
    205
    170
    145
    3
    18
    4-φ18
    300
    185
    7.5
    125
    5
    56
    235
    200
    175
    3
    20
    8-φ18
    300
    203
    11
    150
    6
    56
    260
    225
    200
    3
    20
    8-φ18
    200
    225
    16
    200
    8
    60
    315
    280
    255
    3
    22
    8-φ18
    200
    275
    48
    250
    10
    68
    370
    335
    310
    3
    24
    12-φ18
    240
    315
    60
    300
    12
    78
    435
    395
    362
    4
    24
    12-φ23
    240
    348
    75
    350
    14
    78
    485
    445
    412
    4
    26
    12-φ23
    280
    415
    82
    400
    16
    102
    535
    495
    462
    4
    28
    16-φ23
    280
    460
    123
    450
    18
    114
    590
    550
    518
    4
    28
    16-φ23
    320
    500
    150
    500
    20
    127
    640
    600
    568
    4
    30
    16-φ23
    320
    530
    180
    600
    24
    154
    755
    705
    670
    5
    30
    20-φ25
    360
    610
    225
    700
    28
    165
    860
    810
    775
    5
    32
    24-φ25
    360
    675
    315
    800
    32
    190
    975
    920
    880
    5
    34
    24-φ30
    360
    805
    385
    900
    36
    203
    1075
    1020
    980
    5
    36
    24-φ30
    380
    995
    420
    1000
    40
    216
    1175
    1120
    1080
    5
    36
    28-φ30
    400
    1170
    620
    1200
    48
    254
    1400
    1340
    1295
    5
    40
    32-φ40
    400
    1295
    788

    公稱通徑
    標準值
    參考值
    DN (mm)
    NPS (inch)
    L
    D
    D1
    D2
    f
    b
    Z-φd
    D0
    H
    W(kg)
    PN1.0(MPa)
    40
    11/2
    33
    145
    110
    85
    3
    18
    4-φ18
    160
    140
    3
    50
    2
    43
    160
    125
    100
    3
    20
    4-φ18
    200
    200
    4
    65
    21/2
    46
    180
    145
    120
    3
    20
    4-φ18
    250
    250
    6
    80
    3
    46
    195
    160
    135
    3
    22
    4-φ18
    250
    250
    8
    100
    4
    52
    215
    180
    155
    3
    22
    8-φ18
    300
    185
    12
    125
    5
    56
    245
    210
    185
    3
    24
    8-φ18
    300
    203
    18
    150
    6
    56
    280
    240
    210
    3
    24
    8-φ23
    200
    225
    28
    200
    8
    60
    335
    295
    265
    3
    26
    8-φ23
    200
    275
    56
    250
    10
    68
    390
    350
    320
    3
    28
    12-φ23
    240
    315
    72
    300
    12
    78
    440
    400
    368
    4
    28
    12-φ23
    240
    348
    88
    350
    14
    78
    500
    460
    428
    4
    30
    16-φ23
    280
    415
    170
    400
    16
    102
    565
    515
    482
    4
    32
    16-φ25
    280
    460
    145
    450
    18
    114
    615
    565
    532
    4
    32
    20-φ25
    320
    500
    165
    500
    20
    127
    670
    620
    585
    4
    34
    20-φ30
    320
    530
    195
    600
    24
    154
    780
    725
    685
    5
    36
    20-φ30
    360
    610
    268
    700
    28
    165
    895
    840
    800
    5
    40
    24-φ30
    360
    675
    320
    800
    32
    190
    1010
    950
    905
    5
    44
    24-φ30
    360
    805
    395
    900
    36
    203
    1110
    1050
    1005
    5
    46
    28-φ34
    380
    995
    450
    1000
    40
    216
    1220
    1160
    1115
    5
    50
    28-φ34
    400
    1170
    680
    1200
    48
    254
    1450
    1380
    1325
    5
    56
    32-φ41
    400
    1295
    825

    公稱通徑
    標準值
    參考值
    DN (mm)
    NPS (inch)
    L
    D
    D1
    D2
    f
    b
    Z-φd
    D0
    H
    W(kg)
    PN1.6(MPa)
    40
    11/2
    33
    145
    110
    85
    3
    18
    4-φ18
    200
    145
    4
    50
    2
    43
    160
    125
    100
    3
    20
    4-φ18
    200
    150
    5
    65
    21/2
    46
    180
    145
    120
    3
    20
    4-φ18
    250
    160
    7
    80
    3
    46
    195
    160
    135
    3
    22
    8-φ18
    250
    170
    10
    100
    4
    52
    215
    180
    155
    3
    24
    8-φ18
    300
    185
    14
    125
    5
    56
    245
    210
    185
    3
    26
    8-φ18
    300
    210
    22
    150
    6
    56
    280
    240
    210
    3
    28
    8-φ23
    200
    230
    32
    200
    8
    60
    335
    295
    265
    3
    30
    12-φ23
    240
    285
    66
    250
    10
    68
    405
    355
    320
    3
    32
    12-φ25
    240
    325
    80
    300
    12
    78
    460
    410
    375
    4
    34
    12-φ25
    280
    360
    94
    350
    14
    78
    520
    470
    435
    4
    38
    16-φ25
    280
    430
    125
    400
    16
    102
    580
    525
    485
    4
    40
    16-φ30
    320
    475
    150
    450
    18
    114
    640
    585
    545
    4
    44
    20-φ30
    320
    525
    172
    500
    20
    127
    705
    650
    608
    4
    46
    20-φ34
    320
    565
    225
    600
    24
    154
    840
    770
    718
    5
    54
    24-φ41
    360
    620
    290
    700
    28
    165
    910
    840
    788
    5
    54
    24-φ41
    360
    686
    268
    800
    32
    190
    1020
    950
    898
    5
    54
    24-φ41
    380
    815
    425
    900
    36
    203
    1120
    1050
    998
    5
    54
    28-φ41
    400
    1010
    495
    1000
    40
    216
    1255
    1170
    1110
    5
    60
    28-φ48
    400
    1185
    710
    訂貨須知:
    一、①襯氟蝶閥產品名稱與型號②襯氟蝶閥口徑③襯氟蝶閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的襯氟蝶閥型號,請按襯氟蝶閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
