一、產品[H40F新型止回閥]的詳細資料：

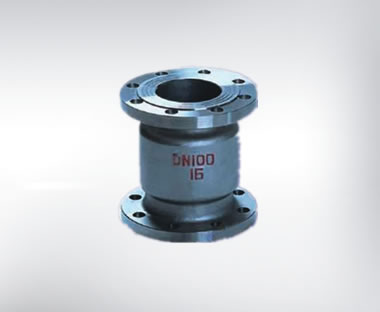

產品名稱：襯里新型止回閥
產品特點：凱斯特牌止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質向逆向流動的自動閥門。H40F系列FEP(F46)、PCTFE(F3) 立式襯氟止回閥是升降式立式止回閥，適應于立式管道的安裝，適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP立式襯氟止回閥還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。主要型號有全襯里H40F46型，H42F46和H72F46升降立式止回閥，其中H40F46是一種新型結構，閥瓣為半球型，它們共同特點是襯氟閥瓣沿閥體通路軸線做升降運動。全襯里H44F46與H74F46單瓣旋啟式系列和H76F46型雙瓣旋啟式系列，它們的結構形式為：閥瓣都是圍繞閥座外的（銷）軸、鑲嵌在閥體與閥蓋之間形成的特殊凹槽內、啟閉靈活，密封可靠，另外，H72F46和H76F46型止回閥的特點是：除了閥體，閥瓣外，復位彈簧也全部包襯了耐腐蝕的氟塑料，設計合理的彈簧，使閥瓣在低壓區內也能產生足夠的密封比壓，保證閥門在低壓力區密封的可靠性。
|
遵循規范
|
DTANDARD
|
|
設計與制造
|
GB商12224
|
|
結構長度
|
Q/DFL-03-99（企業標準）
|
|
法蘭尺寸
|
JB78/JB79（GB HG Sh）
|
|
壓力試驗
|
GB/T 13927
|
|
標志
|
GB 12220
|
|
供貨
|
GB/T 12252
|
|
公稱通徑
|
標準值
|
參考值
|
|||||||||
|
DN（mm）
|
NPS（inch）
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
B
|
W（kg）
|
|
|
PN0.6（MPa）
|
|||||||||||
|
25
|
1
|
152
|
100
|
75
|
60
|
2
|
14
|
4-Φ12
|
135
|
6
|
|
|
40
|
1 1/2
|
178
|
130
|
100
|
80
|
3
|
16
|
4-Φ14
|
170
|
10
|
|
|
50
|
2
|
178
|
140
|
110
|
90
|
3
|
16
|
4-Φ14
|
190
|
14
|
|
|
65
|
2 1/2
|
190
|
160
|
130
|
100
|
3
|
16
|
4-Φ14
|
210
|
18
|
|
|
80
|
3
|
203
|
185
|
150
|
125
|
3
|
18
|
4-Φ18
|
235
|
21
|
|
|
100
|
4
|
267
|
205
|
170
|
145
|
3
|
18
|
4-Φ18
|
300
|
40
|
|
|
150
|
6
|
394
|
260
|
225
|
200
|
3
|
20
|
8-Φ18
|
440
|
90
|
|
|
公稱通徑
|
標準值
|
參考值
|
||||||||
|
DN（mm）
|
NPS（inch）
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
B
|
W（kg）
|
|
PN1.0（MPa）
|
||||||||||
|
25
|
1
|
152
|
115
|
85
|
65
|
2
|
16
|
4-Φ14
|
135
|
6.8
|
|
40
|
1 1/2
|
178
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
170
|
11.5
|
|
50
|
2
|
178
|
160
|
125
|
100
|
3
|
20
|
4-Φ8
|
190
|
15
|
|
65
|
2 1/2
|
190
|
180
|
145
|
120
|
3
|
20
|
4-Φ18
|
210
|
20
|
|
80
|
3
|
203
|
195
|
160
|
135
|
3
|
22
|
4-Φ18
|
235
|
23
|
|
100
|
4
|
267
|
215
|
180
|
155
|
3
|
22
|
8-Φ18
|
300
|
44
|
|
150
|
6
|
394
|
280
|
240
|
210
|
3
|
24
|
8-Φ23
|
440
|
95
|
