一、產品[H12W內螺紋止回閥]詳細資料:
概述： 凱斯特牌H12W不銹鋼內螺紋單向止回閥精度高,外觀美,造型小,帶有彈簧裝置,垂直與水平安裝均可等特點.主要適應管道系統中防止介質倒流使用。
二、主要技術參數:
工作壓力H12型為6-16Mpa H13型為4-32Mpa
工作介質為<=420 o C 和<=170 o C的水,油,液體
全不銹鋼材料制造 材料：不銹鋼304、不銹鋼316、不銹鋼316L
產品標準
設計標準：ASME B16.34
壁厚標準：ASME B16.34
螺紋標準： ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1
檢測標準：MSS SP-110,EN 1226
三、主要零部件材料:
|
序號 |
名稱 |
材質 |
|
|
ANSI/JIS/DIN |
ANSI/JIS/DIN |
||
|
1 |
閥體 |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |
|
2 |
彈簧 |
SUS304 |
|
|
3 |
閥瓣 |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |
|
4 |
閥座 |
PTFE/VITON |
|
|
5 |
密封圈 |
PTFE/RPTFE |
|
|
6 |
閥蓋 |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |

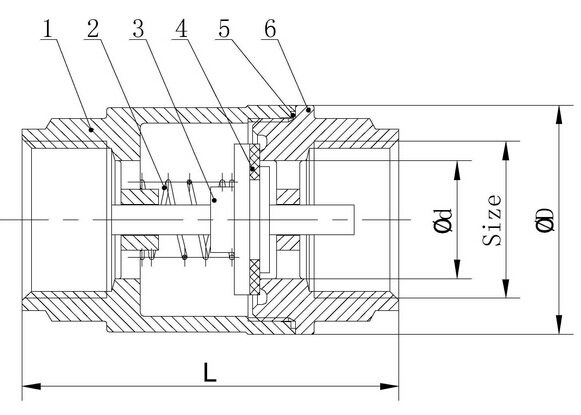

四、凱斯特牌內螺紋止回閥性能參數與主要尺寸:
|
序號 |
d |
L |
D |
|
1/4" |
10 |
50 |
26 |
|
3/8" |
13 |
54 |
30 |
|
1/2" |
15 |
57 |
34 |
|
3/4" |
20 |
64 |
42 |
|
1" |
25 |
80 |
49 |
|
1-1/4" |
32 |
82 |
60 |
|
1-1/2" |
40 |
93 |
71 |
|
2" |
50 |
100 |
87 |
|
2-1/2" |
65 |
120 |
110 |
|
3" |
76 |
140 |
125 |
|
4" |
94 |
158 |
155 |
訂貨須知：
一、①內螺紋止回閥產品名稱與型號②內螺紋止回閥口徑③內螺紋止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的內螺紋止回閥型號，請按內螺紋止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
