產品名稱:國標鋼制止回閥
產品型號:H41H/W
產品簡介:H41H/W升降式止回閥嚴格按 GB12235 標準設計制造,閥瓣沿著中心定位作升降運動 , 襯套采用耐磨性能好,摩擦系數小的特殊材料制作,動作靈活可靠 . 密封性能優良。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
結構特點:
1、選材考究,符合國內、外相關標準,材料的全面質量高。
2、密封副配對先進合理,閥瓣、閥座密封面采用鐵基合金或司太立(Stellite)鈷基硬質合金堆焊面成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好,使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式,滿足各種工程需要及用戶要求。
5、閥體材料品種齊全,墊片可根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況??砂从脩粢笤O(shè)計制造不同結構形式和連接形式的止回閥,為各種設備配套使用。
二、H41H/W升降式止回閥執行標準:
類型 |
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力溫度 |
試驗-檢驗 |
旋啟式止回閥 |
GB12236 |
GB12221 |
GB9113 |
GB9131 |
GB/T13927 |
升降式止回閥 |
GB12235 |
三、H41H/W升降式止回閥壓力試驗:
公稱壓力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
水密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
氣密封試驗 |
0.5-0.7 |
四、H41H/W升降式止回閥主要零件材料及性能:
體、蓋、板 |
閥桿 |
密封面 |
墊片 |
密封面 |
工作溫度℃ |
適用介質 |
WCB |
WCB |
1Cr13 |
增強柔性石墨 |
13Cr |
≤425 |
水蒸汽油品 |
WC6 |
WC6 |
≤540 |
||||
WC9 |
WC9 |
≤570 |
||||
ZGCr5Mo |
ZGCr5Mo |
≤550 |
||||
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
≤200 |
硝酸類 |
||
ZG1Cr18Ni12Mo9Ti |
ZG1Cr18Ni12Mo9Ti |
ZG1Cr18Ni12Mo9Ti |
≤200 |
醋酸類 |

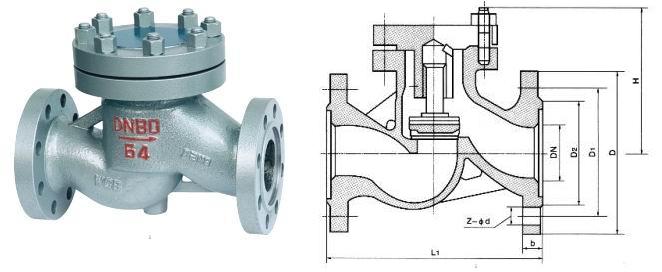

五、H41W主要外形連接尺寸:
公稱通徑DN |
主要外形尺寸和連接尺寸 |
WT |
||||||
L |
D |
D1 |
D2 |
b |
Z-φd |
H |
||
H41H-16C H41W-16C H41W-16P H41W-16R H41W-16I |
||||||||
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
77 |
3 |
20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
77 |
4 |
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
80 |
5 |
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
85 |
7 |
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
95 |
9 |
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
105 |
10 |
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
120 |
20 |
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
130 |
30 |
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
140 |
39 |
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
155 |
50 |
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
180 |
70 |
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
215 |
161 |
250 |
730 |
405 |
355 |
320 |
30 |
12-25 |
260 |
251 |
300 |
850 |
460 |
410 |
375 |
34 |
12-25 |
315 |
395 |
H41H-25 H41W-25 H41W-25P H41W-25R H41W-25I |
||||||||
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
100 |
3.4 |
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
105 |
5 |
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
120 |
5.7 |
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
130 |
9.1 |
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
135 |
11.8 |
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
149 |
14.4 |
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
160 |
23 |
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
169 |
30 |
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
194 |
44 |
125 |
400 |
270 |
220 |
180 |
28 |
8-25 |
222 |
65 |
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
255 |
99 |
200 |
600 |
360 |
310 |
278 |
34 |
12-25 |
305 |
190 |
250 |
730 |
425 |
370 |
332 |
36 |
12-30 |
355 |
315 |
300 |
850 |
485 |
430 |
390 |
40 |
16-30 |
410 |
450 |
六、主要外形和連接尺寸 單位:mm
公稱通徑 DN |
主要外形尺寸和連接尺寸 |
WT |
|||||||
L |
D |
D1 |
D2 |
D6 |
b |
Z-φd |
H |
||
H41H-40 H41W-40 H41W-40P H41W-40R H41W-40I |
|||||||||
15 |
130 |
95 |
65 |
45 |
40 |
16 |
4-14 |
100 |
4 |
20 |
150 |
105 |
75 |
55 |
51 |
16 |
4-14 |
105 |
5.5 |
25 |
160 |
115 |
85 |
65 |
58 |
16 |
4-14 |
120 |
6 |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-18 |
130 |
12 |
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-18 |
135 |
14 |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
4-18 |
149 |
18 |
65 |
290 |
180 |
145 |
120 |
110 |
22 |
8-18 |
160 |
27 |
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-18 |
169 |
36 |
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-23 |
194 |
50 |
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-25 |
225 |
75 |
150 |
480 |
300 |
250 |
218 |
204 |
30 |
8-25 |
255 |
119 |
200 |
600 |
375 |
320 |
282 |
260 |
38 |
12-30 |
305 |
217 |
250 |
730 |
445 |
385 |
345 |
313 |
42 |
12-34 |
360 |
365 |
300 |
850 |
510 |
450 |
408 |
364 |
46 |
12-34 |
415 |
310 |
七、主要外形和連接尺寸 單位Unit:mm
公稱通徑 DN |
主要外形尺寸和連接尺寸 |
WT |
|||||||
L |
D |
D1 |
D2 |
D6 |
b |
Z-φd |
H |
||
H41H-64 H41W-64 H41W-64P H41W-64R H41W-64I |
|||||||||
15 |
210 |
105 |
75 |
55 |
40 |
18 |
4-14 |
100 |
7 |
20 |
230 |
125 |
90 |
68 |
51 |
20 |
4-18 |
110 |
11 |
25 |
230 |
135 |
100 |
78 |
58 |
22 |
4-18 |
125 |
13 |
32 |
260 |
150 |
110 |
82 |
66 |
24 |
4-23 |
140 |
14 |
40 |
260 |
165 |
125 |
95 |
76 |
24 |
4-23 |
168 |
20 |
50 |
300 |
175 |
135 |
105 |
88 |
26 |
4-23 |
170 |
23 |
65 |
340 |
200 |
160 |
130 |
110 |
28 |
8-23 |
188 |
37 |
80 |
380 |
210 |
170 |
140 |
121 |
30 |
8-23 |
205 |
46 |
100 |
430 |
250 |
200 |
168 |
150 |
32 |
8-25 |
230 |
68 |
125 |
500 |
295 |
240 |
202 |
176 |
36 |
8-30 |
230 |
89 |
150 |
550 |
340 |
280 |
240 |
204 |
38 |
8-34 |
265 |
131 |
200 |
650 |
405 |
345 |
300 |
260 |
44 |
12-34 |
310 |
235 |
訂貨須知:
一、①國標鋼制止回閥產品名稱與型號②國標鋼制止回閥口徑③國標鋼制止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的國標鋼制止回閥型號,請按國標鋼制止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
