一、Q946F不銹鋼電動四通換向球閥詳細資料:
零件名稱
|
材 質
|
|
GB
|
ASTM
|
|
閥體、閥蓋
|
WCB
|
A216-WCB
|
密封圈
|
PTFE、對位聚苯
|
PTFE、對位聚苯
|
球體
|
1Cr18Ni9Ti
|
SS 304
|
閥座、閥桿
|
2Cr13
|
A246-416
|
雙頭螺柱
|
35CrMoA
|
A193-B7
|
公稱壓力 PN(MPa)
|
試驗壓力
|
|||
殼體
|
高壓液密封
|
低壓氣密封
|
||
1.6
|
2.4
|
1.76
|
0.6
|
|
2.5
|
3.75
|
2.75
|
||
4.0
|
6.0
|
4.4
|
||
CLASS150
|
3.O
|
2.2
|
||
適用工況
|
適用介質
|
水、油品、氣等非腐蝕介質和酸堿腐蝕介質
|
||
適用溫度
|
-28-350℃
|
|||
應用規范
|
連接法蘭
|
JB79-59、GB9113、HG20592-97、ANSI B16.5
|
||
檢驗試驗
|
GB9/T 9092-99、API 598
|
|||
其余制造規范均按本廠標準
|
||||
公稱壓力或壓力級
|

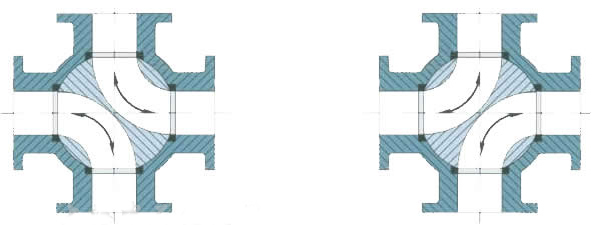

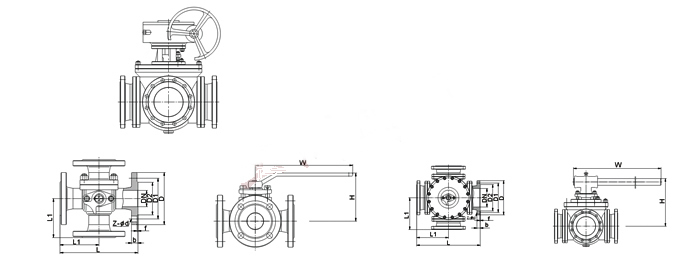

主要尺寸
|
公稱通徑
|
|||||||||||
15/1/2″
|
20/3/4″
|
25/1″
|
32/11/4″
|
40/11/2″
|
50/2″
|
65/21/2″
|
80/3″
|
100/4″
|
125/5″
|
150/6″
|
200/8″
|
||
PN1.6MFb
|
L
|
150
|
150
|
180
|
200
|
220
|
240
|
260
|
280
|
320
|
380
|
440
|
550
|
PN2.5MFh
|
L1
|
75
|
75
|
90
|
100
|
110
|
120
|
130
|
140
|
160
|
190
|
220
|
275
|
PN4.0MFb
|
H
|
90
|
90
|
102
|
115
|
135
|
140
|
155
|
185
|
210
|
275
|
305
|
335
|
CLASS150
|
W
|
140
|
140
|
155
|
250
|
250
|
350
|
350
|
420
|
700
|
1000
|
1300
|
1800
|
其余的法蘭尺寸請參閱樣本 <主要外型及連接尺寸表>
|
