一、產品[Q344F Q345F蝸輪傳動三通球閥]的詳細資料:
產品名稱:Q344F Q345F蝸輪傳動三通球閥
產品型號:Q344F-16C/P/R
產品特點:法蘭連接三通球閥,連接三通球閥,法蘭三通球閥產品特點一、兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好。也能實現管道中介流向的切換。也能使阻互垂直的兩個通道連通或關閉。二、四閥座密封三通球閥造型美觀,結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,同時也可關閉任一通道,使另外一通道連通,靈活控制管路中介質的合流或分流。

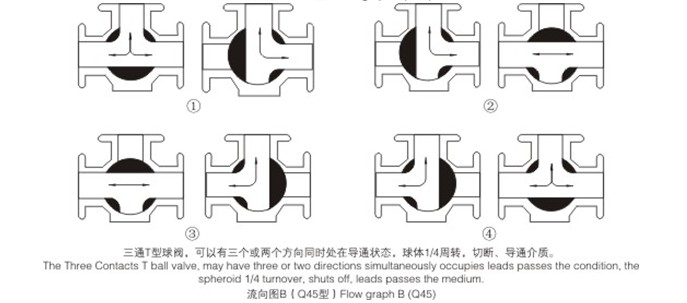

產品描述:蝸輪傳動三通球閥可分為L(zhǎng)形氣動三通球閥和T形氣動三通球閥,L形(Q44F)三通球閥用于介質流向的切換,能使相互垂直的兩個通道連接;T形(Q45F)三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構,亦可根據用戶要求采用四閥座結構。
二、Q344F Q345F蝸輪傳動三通球閥主要性能規范:
型號 |
公稱壓力PN(MPa) |
試驗壓力MPa |
適用溫度℃ |
適用介質 |
||
殼體 |
液體密封 |
氣體密封 |
||||
Q345F-16C、Q345F-16P、Q345F-16R |
1.6 |
2.4 |
1.76 |
0.6 |
≤100° |
碳素鋼材料C類適用:水、蒸汽、油品等 |
Q345F-25C、Q345F-25P、Q344F-25R |
2.5 |
3.75 |
2.75 |
0.6 |
||
Q345F-40C、Q345F-40P、Q345F-40R |
4.0 |
6.4 |
4.4 |
0.6 |

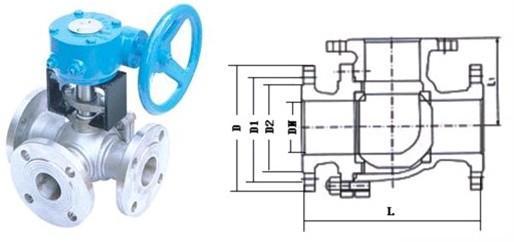

三通球閥結構示意圖
三、主要零件材料:
零件名稱 |
閥門材料代號 |
||
P |
R |
C |
|
閥體 |
ZG1Cr18Ni9 |
ZG1Cr18Ni12Mo2Ti |
WCB |
閥桿 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
2Cr13 |
閥座 |
聚四氟乙烯(PTFE) |
聚四氟乙烯(PTFE) |
聚四氟乙烯(PTFE) |
四、Q344F Q345F蝸輪傳動三通球閥主要外形尺寸
公稱通徑DN |
主要外形尺寸和連接尺寸 |
WT |
|||||||
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
W |
||
Q344F-16C Q344F-16P |
|||||||||
16 |
108 |
95 |
65 |
45 |
14 |
4-Φ14 |
95 |
140 |
4 |
20 |
117 |
105 |
75 |
55 |
14 |
4-Φ14 |
105 |
160 |
5 |
25 |
127 |
115 |
85 |
65 |
14 |
4-Φ14 |
113 |
180 |
7 |
32 |
140 |
135 |
100 |
78 |
16 |
4-Φ18 |
135 |
250 |
12 |
40 |
165 |
145 |
110 |
86 |
16 |
4-Φ18 |
142 |
300 |
15 |
50 |
178 |
160 |
125 |
100 |
16 |
4-Φ18 |
154 |
350 |
20 |
65 |
191 |
180 |
145 |
120 |
18 |
4-Φ18 |
175 |
350 |
25 |
80 |
203 |
195 |
160 |
135 |
20 |
8-Φ18 |
190 |
400 |
36 |
100 |
229 |
215 |
180 |
155 |
20 |
8-Φ18 |
225 |
500 |
51 |
125 |
356 |
245 |
210 |
185 |
22 |
8-Φ18 |
245 |
600 |
77 |
150 |
394 |
280 |
240 |
210 |
24 |
8-Φ23 |
265 |
800 |
108 |
200 |
457 |
335 |
295 |
265 |
26 |
12-Φ23 |
305 |
800 |
126 |
250 |
533 |
405 |
355 |
320 |
30 |
12-Φ23 |
370 |
1300 |
186 |
公稱通徑DN |
主要外形尺寸和連接尺寸 |
WT |
|||||||
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
W |
||
Q344F-25C Q344F-25P |
|||||||||
16 |
140 |
95 |
65 |
45 |
16 |
4-Φ14 |
95 |
100 |
4 |
20 |
152 |
105 |
75 |
55 |
16 |
4-Φ14 |
105 |
160 |
5 |
25 |
165 |
115 |
85 |
65 |
16 |
4-Φ14 |
113 |
160 |
8 |
32 |
178 |
135 |
100 |
78 |
18 |
4-Φ18 |
135 |
250 |
13 |
40 |
190 |
145 |
110 |
85 |
18 |
4-Φ18 |
142 |
250 |
19 |
50 |
216 |
160 |
125 |
100 |
20 |
4-Φ18 |
154 |
350 |
27 |
65 |
241 |
180 |
145 |
120 |
22 |
8-Φ18 |
175 |
350 |
33 |
80 |
283 |
195 |
160 |
135 |
22 |
8-Φ18 |
190 |
450 |
40 |
100 |
305 |
230 |
190 |
160 |
24 |
8-Φ23 |
225 |
450 |
53 |
125 |
381 |
270 |
220 |
188 |
28 |
8-Φ25 |
245 |
600 |
86 |
150 |
403 |
300 |
250 |
218 |
30 |
8-Φ25 |
265 |
800 |
113 |
200 |
502 |
360 |
310 |
278 |
34 |
12-Φ25 |
305 |
1200 |
133 |
250 |
568 |
425 |
370 |
332 |
36 |
12-Φ30 |
370 |
1400 |
210 |
公稱通徑DN |
主要外形尺寸和連接尺寸 |
WT |
||||||||
L |
D |
D1 |
D2 |
D6 |
b |
Z-Φd |
H |
W |
||
Q344F-40C Q344F-40P |
||||||||||
16 |
140 |
95 |
65 |
45 |
40 |
16 |
4-Φ14 |
95 |
100 |
4 |
20 |
152 |
105 |
75 |
55 |
51 |
16 |
4-Φ14 |
105 |
160 |
5 |
25 |
165 |
115 |
85 |
65 |
58 |
16 |
4-Φ14 |
113 |
160 |
8 |
32 |
178 |
135 |
100 |
78 |
66 |
18 |
4-Φ18 |
135 |
250 |
13 |
40 |
190 |
145 |
110 |
85 |
76 |
18 |
4-Φ18 |
142 |
250 |
19 |
50 |
216 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
154 |
350 |
27 |
65 |
241 |
180 |
145 |
120 |
110 |
22 |
8-Φ18 |
175 |
350 |
33 |
80 |
283 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
190 |
450 |
40 |
100 |
305 |
230 |
190 |
160 |
150 |
24 |
8-Φ23 |
225 |
450 |
53 |
125 |
381 |
270 |
220 |
188 |
176 |
28 |
8-Φ25 |
245 |
600 |
86 |
150 |
403 |
300 |
250 |
218 |
204 |
30 |
8-Φ25 |
265 |
800 |
113 |
200 |
502 |
375 |
320 |
282 |
260 |
38 |
12-Φ30 |
305 |
1200 |
133 |
250 |
568 |
455 |
385 |
345 |
313 |
42 |
12-Φ34 |
370 |
1400 |
219 |
