一、產品[Q11N高壓鍛打小型球閥]的詳細資料：
產品名稱：高壓鍛打小型球閥
產品特點：應用規范公稱壓力：10-32MPa 適用溫度范圍：-20~150℃ 適用介質：水、油、氣及某些腐蝕性液體。螺紋類型：G·NPT BSPT.BSP.DIN259/2999 高壓鍛打小型球閥,高壓鍛打球閥,小型球閥。
二、Q11N高壓鍛打小型球閥主要零件材料：
|
零件名稱 |
閥體 |
球體 |
閥桿 |
密封圈 |
|
Q11N-100C |
35/45 |
1Cr18 |
1Cr18Ni9Ti |
尼龍 |
|
Q11N-100P |
304/1Cr18Ni9Ti |
304/1Cr18Ni9Ti |
||
|
Q11N-100R |
316/Cr18Ni12Mo2Ti |
316/1Cr18Ni9Ti |
||

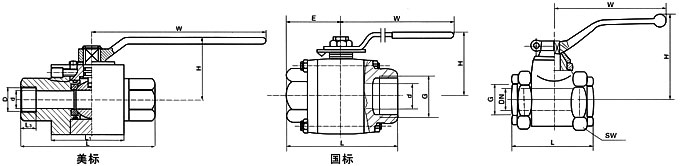

三、Q11N高壓鍛打小型球閥美標主要尺寸：
|
口徑 |
d |
L |
L1 |
H |
W |
D |
L3 |
|
流量 |
總長 |
中段瓣總長 |
中心高度 |
手柄長度 |
半插口 |
有效長度 |
|
|
NPT3/8″ |
10 |
100 |
60 |
62 |
150 |
1780 |
10 |
|
NPT1/2″ |
14 |
100 |
60 |
65 |
150 |
21.85 |
10 |
|
NPT3/4″ |
19 |
140 |
80 |
74 |
180 |
27.30 |
13 |
|
NPT1″ |
24 |
140 |
80 |
80 |
180 |
34.05 |
13 |
|
NPT11/4″ |
31 |
160 |
90 |
95 |
255 |
42.80 |
13 |
|
NPT11/2″ |
39 |
180 |
100 |
98 |
255 |
48.80 |
13 |
|
NPT2″ |
48 |
200 |
110 |
108 |
255 |
61.35 |
16 |
|
NPT21/2″ |
63 |
- | - | - | - |
74.20 |
16 |
|
NPT3″ |
78 |
- | - | - | - |
90.15 |
16 |
|
NPT4″ |
98 |
- | - | - | - |
115.80 |
19 |
采用：ASME、B16.11-1991標準。
四、Q11N高壓鍛打小型球閥國標主要尺寸：
|
公稱通徑DN（mm） |
Q11N-100/160、Q11N-100/160P |
Q11N-320、Q11N-320P |
|||||||||
|
管螺紋 |
尺寸 |
管螺紋 |
尺寸 |
||||||||
|
d |
L |
H |
W |
E |
H |
W |
SW |
L |
|||
|
5 |
1/4 |
11 |
70 |
43 |
108 |
42.5 |
- |
- |
- |
- |
70 |
|
10 |
3/8 |
11 |
70 |
43 |
108 |
42.5 |
- |
- |
- |
- |
- |
|
15 |
1/2 |
11 |
85 |
43 |
108 |
42.5 |
1/2 |
68 |
130 |
41 |
85 |
|
20 |
3/4 |
14 |
95 |
45.5 |
146 |
47.5 |
3/4 |
77 |
180 |
46 |
95 |
|
25 |
1 |
21 |
105 |
59.5 |
146 |
52.5 |
1 |
82 |
180 |
55 |
105 |
|
32 |
11/4 |
25 |
120 |
64.5 |
146 |
60 |
11/4 |
115 |
300 |
70 |
120 |
|
40 |
11/2 |
32 |
130 |
76 |
254 |
65 |
11/2 |
120 |
300 |
80 |
130 |
|
50 |
2 |
38 |
150 |
81 |
254 |
75 |
2 |
130 |
300 |
100 |
150 |
訂貨須知：
一、①高壓鍛打小型球閥產品名稱與型號②高壓鍛打小型球閥口徑③高壓鍛打小型球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的高壓鍛打小型球閥型號，請按高壓鍛打小型球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
