一、產品[J565Y直流式對焊截止閥]的詳細資料:
產品名稱:J565Y直流式對焊截止閥
產品簡介: J65H高溫高壓截止閥,由于該閥開啟或關閉行程相對較短,而且具有非常可靠的切斷功能。這類截止閥使液體幾乎不改變流動方向,閥桿和通道成一定角度的截止閥,其閥座密封面與進出口通道有一定角度,閥體可制成整體式。閥瓣與閥桿設計為一體結構,用以防止由管路壓力波動造成內件沖出閥體的可能有性,結構緊湊,使用安全。據耐高溫高壓,該閥閥體能充分承受溫度變化而引起膨脹、收縮,而且閥座部位的結構不會因溫度變化面產生永久變形。無法蘭連接方式,采用了焊接的方式。
結構特點:J65H高溫高壓截止閥由閥體、閥蓋、閥桿、閥瓣等組成。對于工作在高溫高壓條件下的閥門,其密封面的工作條件相當惡劣,因此對于密封面的性能有較高的要求。長期以來,國內外普遍使用價格貴重的鈷鉻鎢作為堆焊閥門密封面的材料。為了降低成本,解決堆焊時裂紋問題以及改善閥門密封面機械加工性能,可以嘗試用近年來國內研制開發了一系列埋弧自動堆焊用高合金粘結焊劑,如137號粘結焊劑,由于其性能良好,價格適中。J65H高溫高壓截止閥一旦處于開啟狀態,它的閥座和閥瓣密封面之間就不再有接觸,因而它的密封面機械磨損較小,閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來,這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化。
工作原理:J65H高溫高壓截止閥閥瓣開啟高度一般僅為閥座通道直徑的1/4,因此比閘閥小的多。 通常在閥體和閥瓣上只有一個密封面,因而制造工藝性比較好,便于維修。手輪按順時針?lè)较蛐D(zhuǎn),工作介質由閥瓣下方通道進入,此時,該施加的密封力必須等于或大于密封面上所產生的必須比壓和介質向上的作用力之和。反之逆時針?lè)较蛐D(zhuǎn),閥瓣關閉進入口,停止介質流入。
產品用途:直流式對焊Y型電站截止閥適用于工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管上,切斷或接通介質。適用介質為:水、油品、蒸汽、酸性介質等。操作方式有:手動、齒輪傳動、電動、氣動等。
產品結構優點:
二、主要零件的材料說明:
閥 體
|
WCB
|
ZG1Cr18Ni12Mo2Ti
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
閥 蓋
|
WCB
|
ZG1Cr18Ni12Mo2Ti
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
支 架
|
WCB
|
ZG1Cr18Ni12Mo2Ti
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
閥 瓣
|
2Cr13
|
316
|
Cr5Mo
|
304
|
閥 桿
|
2Cr13
|
316
|
25Cr2MoV
|
304
|
閥 座
|
25
|
316
|
304
|
304
|
密封環
|
304、增強柔性石墨
|
|||
填 料
|
增強柔性石墨
|
|||
閥桿螺母
|
ZCuA110Fe3
|

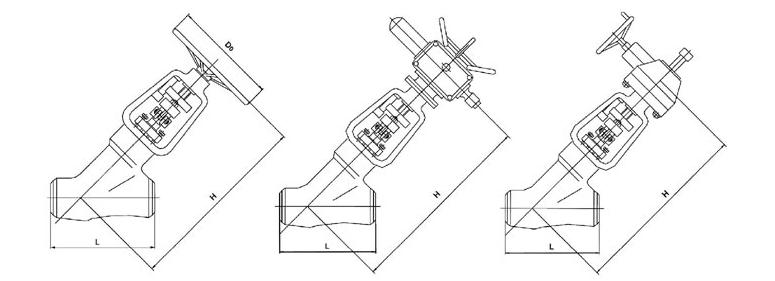

型 號
|
規格 in
|
主要外形尺寸及連接尺寸 (mm)
|
重量(Kg)
|
||||
D
|
L
|
L0
|
H
|
D0
|
|||
J65Y-1500Lb
|
2 1/2
|
56
|
330
|
130
|
670
|
360
|
45
|
3
|
64
|
368
|
140
|
750
|
460
|
70
|
|
4
|
84
|
457
|
170
|
830
|
510
|
110
|
|
5
|
100
|
533
|
195
|
910
|
560
|
129
|
|
6
|
126
|
610
|
190
|
1100
|
610
|
180
|
|
J65Y-2500Lb
|
2
|
38
|
310
|
120
|
550
|
300
|
42
|
2 1/2
|
46
|
340
|
130
|
670
|
360
|
72
|
|
3
|
54
|
390
|
147
|
750
|
460
|
81
|
|
4
|
70
|
480
|
170
|
830
|
720
|
130
|
四、J965Y主要外形尺寸及連接尺寸:
型 號
|
規格 in
|
主要外形尺寸及連接尺寸 (mm)
|
重量(Kg)
|
|||||||
電裝型號
|
L
|
D
|
L0
|
H
|
D0
|
L1
|
L2
|
|||
J965Y-1500Lb
|
3
|
SMC-0
|
64
|
368
|
140
|
990
|
305
|
410
|
565
|
200
|
4
|
SMC-1
|
84
|
457
|
170
|
990
|
305
|
420
|
654
|
310
|
|
5
|
SMC-1
|
100
|
533
|
195
|
1115
|
305
|
420
|
654
|
514
|
|
6
|
SMC-2
|
126
|
610
|
190
|
1763
|
457
|
440
|
688
|
534
|
|
8
|
SMC-2
|
158
|
762
|
262
|
2026
|
457
|
440
|
688
|
950
|
|
J965Y-2000Lb
|
4
|
SMC-1
|
80
|
457
|
170
|
990
|
305
|
420
|
654
|
327
|
5
|
SMC-1
|
96
|
533
|
195
|
1115
|
305
|
420
|
654
|
408
|
|
6
|
SMC-2
|
118
|
610
|
190
|
1423
|
457
|
440
|
688
|
470
|
|
8
|
SMC-2
|
148
|
762
|
262
|
1615
|
457
|
440
|
688
|
1050
|
|
10
|
SMC-4
|
180
|
914
|
300
|
2240
|
610
|
715
|
1582
|
||
12
|
SMC-4
|
222
|
1041
|
360
|
2490
|
610
|
715
|
2340
|
||
J965Y-2500Lb
|
2
|
SMC-00
|
38
|
310
|
120
|
810
|
305
|
400
|
555
|
130
|
2
|
SMC-00
|
46
|
340
|
130
|
895
|
305
|
400
|
555
|
160
|
|
3
|
SMC-0
|
54
|
390
|
140
|
995
|
305
|
410
|
565
|
217
|
|
4
|
SMC-1
|
70
|
480
|
170
|
990
|
305
|
420
|
654
|
337
|
|
5
|
SMC-1
|
86
|
580
|
195
|
1115
|
305
|
420
|
654
|
432
|
|
6
|
SMC-2
|
104
|
630
|
200
|
1280
|
457
|
440
|
688
|
652
|
|
8
|
SMC-2
|
130
|
770
|
260
|
1615
|
457
|
440
|
688
|
1122
|
|
10
|
SMC-3
|
162
|
930
|
300
|
1930
|
610
|
690
|
1652
|
||
12
|
SMC-4
|
210
|
1060
|
360
|
2240
|
610
|
715
|
2862
|
||
14
|
SMC-4
|
234
|
1160
|
395
|
2420
|
610
|
715
|
3662
|
||
J965Y-3500Lb
|
3
|
SMC-0
|
48
|
470
|
150
|
1005
|
305
|
410
|
565
|
272
|
4
|
SMC-0
|
60
|
550
|
175
|
1133
|
305
|
410
|
565
|
387
|
|
5
|
SMC-1
|
74
|
660
|
200
|
1280
|
305
|
420
|
654
|
582
|
|
6
|
SMC-1
|
88
|
790
|
230
|
1320
|
305
|
420
|
654
|
847
|
五、J565Y主要外形尺寸及連接尺寸:
型 號
|
規格 in
|
齒輪裝置型號
|
主要外形尺寸及連接尺寸 (mm)
|
重量(Kg)
|
|||||
d
|
L
|
L0
|
H
|
G
|
D0
|
||||
J565Y-1500Lb
|
5
|
BA-1
|
100
|
533
|
195
|
1100
|
460
|
332
|
505
|
6
|
BA-2
|
126
|
610
|
190
|
1730
|
610
|
417
|
520
|
|
8
|
BA-2
|
158
|
762
|
262
|
2010
|
610
|
417
|
820
|
|
J565Y-2000Lb
|
4
|
BA-1
|
80
|
457
|
170
|
870
|
460
|
332
|
214
|
5
|
BA-1
|
96
|
533
|
195
|
995
|
460
|
332
|
303
|
|
6
|
BA-2
|
118
|
610
|
190
|
1025
|
610
|
417
|
470
|
|
8
|
BA-2
|
148
|
762
|
260
|
1505
|
610
|
417
|
980
|
|
10
|
BA-3
|
180
|
914
|
300
|
1825
|
760
|
459
|
1280
|
|
12
|
B-4+PA-2
|
222
|
1041
|
360
|
2300
|
610
|
456
|
2714
|
|
J565Y-2500Lb
|
3
|
BA-0
|
54
|
390
|
140
|
750
|
310
|
262
|
121
|
4
|
BA-1
|
70
|
480
|
170
|
870
|
460
|
332
|
212
|
|
5
|
BA-1
|
86
|
580
|
195
|
995
|
460
|
332
|
312
|
|
6
|
BA-2
|
104
|
630
|
200
|
1205
|
610
|
417
|
410
|
|
8
|
BA-2
|
130
|
770
|
260
|
1565
|
610
|
417
|
1060
|
|
10
|
BA-3
|
162
|
930
|
300
|
1870
|
760
|
459
|
1380
|
|
12
|
B-4+PA-2
|
210
|
1060
|
360
|
2335
|
760
|
773
|
2824
|
|
14
|
B-4+PA-2
|
234
|
1160
|
395
|
2515
|
760
|
773
|
3624
|
|
J565Y-3500Lb
|
3
|
BA-0
|
48
|
470
|
150
|
817
|
310
|
262
|
172
|
4
|
BA-0
|
60
|
550
|
175
|
930
|
310
|
262
|
293
|
|
5
|
BA-1
|
74
|
660
|
200
|
1075
|
460
|
332
|
462
|
|
6
|
BA-1
|
88
|
790
|
230
|
1220
|
460
|
332
|
727
|
訂貨須知:
一、①直流式對焊截止閥產品名稱與型號②直流式對焊截止閥口徑③直流式對焊截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的直流式對焊截止閥型號,請按直流式對焊截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
