一、產品[PZ973H電動刀形閘閥]的詳細資料:
產品型號:PZ973H
產品名稱:刀形閘閥
產品概述:PZ9473H電動刀型閘閥,配有多回轉式電動裝置,使閥板作上下直線運動,實現遠程控制閥門的打開或關閉,閥體材質采用鑄鋼、不銹鋼,通徑范圍:DN50~DN1000,使用溫度:≤425℃,公稱壓力:1.0~1.6MPa。應用于化工、煤炭、制糖、污水、造紙等領域,特別適合于造紙行業在管道上作調節與節流使用。
二、產品特點:
1、刀形漿閘閥按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50~900mm,明桿DN50~900mm),全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀,對松軟物料如纖維、紙漿、木漿具有切斷功能,同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器,可防止粉塵、砂礫等擦傷性物質進入填料盒,可顯著提高刀板壽命。閥板材質選用不銹鋼、精磨拋光處理可獲得較好的密封效果。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長,并且可任意選用驅動裝置。
2、閥體、填料涵均為精密鑄造,其中閥體采用凸緣式整體鑄造,材質可根據用戶需要選用304、316、316L、WCB、2Crl3,密封圈采用PTFE增強聚四氟乙烯材質,耐腐蝕、耐磨損、不沾渣。
3、閥板有5個支撐點,使閥板有很好的自對中。當閥門處于關閉狀態,并承受背壓時,閥板不發生偏移。
4、刀形漿閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。
5、刀形漿閘閥內部可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。
6、刀形漿閘閥連接形式有對夾式、法蘭支耳式,密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封。
7、適用介質:金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。
8、工作溫度:
軟密封(PTFE):-40℃~180℃
碳素鋼:-29℃~425℃
不銹鋼:-40℃~600℃
鉻鉬釩鋼:≤550℃
工作壓力:0.6~1.6MPa
三、執行標準:
設計按JB/T869l-1998 MSS SP-81
法蘭按GB/T9113.1-2000
結構長度按GB/T1-5188.2-94
試驗和驗收按GB/T13927
四、部件材質說明:
代號 |
零件名稱 |
材質說明 |
|
名稱 |
牌號 |
||
1 |
圓螺母 |
優質碳素鋼 |
25 |
2 |
手輪 |
灰口鑄鋼 |
HT200 |
3 |
軸承壓蓋 |
優質碳素鋼 |
35 |
4 |
閥桿螺母 |
鋁青銅 |
ZCuA19Mn2、ZCuA19Fe4Ni4Mn2 |
鋁黃銅 |
ZCuZn25A16Fe3Mn3 |
||
5 |
軸承 |
— |
51110 |
6 |
閥桿 |
不銹鋼 |
304、316、2Cr13 |
7 |
支架 |
碳素鋼、不銹鋼 |
WCB、CF8等 |
8 |
閘板 |
不銹鋼 |
304、316、304L、316L、2Cr13 |
9 |
螺栓螺母 |
優質碳素鋼 |
35 |
10 |
填料壓蓋 |
碳素鋼 |
WCB |
11 |
填料 |
柔性石墨盤根石棉根 |
— |
12 |
閥體 |
碳素鋼、不銹鋼 |
WCB、CF8(304)、CF3(304L) |
五、主要性能規范:
公稱壓力PN(MPa) |
殼體試驗(MPa) |
密封試驗(MPa) |
適用介質 |
1.0 |
1.5 |
1.1 |
煙氣、灰、渣水混合物、空氣混合物 |

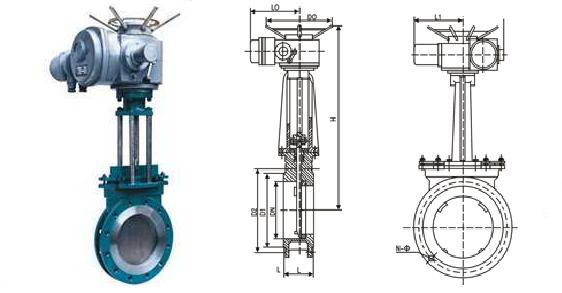

六、主要外型及連接尺寸:
公稱壓力 |
DN |
L |
D1 |
D2 |
H |
D0 |
L0 |
L1 |
L2 |
N-M |
電裝 |
電機 |
公稱 |
重量 |
0.6 |
50 |
50 |
90 |
110 |
370 |
365 |
283 |
326 |
219 |
4-M12 |
DZ10 |
0.25 |
100 |
52.3 |
65 |
50 |
110 |
130 |
460 |
365 |
283 |
326 |
219 |
4-M12 |
DZ10 |
0.25 |
100 |
53 |
|
80 |
50 |
125 |
150 |
590 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
55 |
|
100 |
50 |
145 |
170 |
780 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
57.4 |
|
125 |
50 |
175 |
200 |
950 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
62 |
|
150 |
60 |
200 |
225 |
980 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
71.3 |
|
200 |
60 |
255 |
280 |
1053 |
365 |
283 |
371 |
219 |
8-M16 |
DZ15 |
0.37 |
150 |
80.5 |
|
250 |
70 |
310 |
335 |
1060 |
365 |
283 |
371 |
219 |
12-M16 |
DZ20 |
0.37 |
200 |
99.6 |
|
300 |
80 |
362 |
395 |
1230 |
365 |
283 |
371 |
219 |
12-M20 |
DZ20 |
0.37 |
200 |
122.7 |
|
350 |
90 |
412 |
445 |
1250 |
365 |
283 |
371 |
219 |
12-M20 |
DZ30 |
0.55 |
300 |
148 |
|
400 |
100 |
462 |
498 |
1767 |
365 |
283 |
371 |
219 |
16-M20 |
DZ30 |
0.55 |
300 |
158 |
|
450 |
120 |
518 |
550 |
1920 |
560 |
365 |
470 |
310 |
16-M20 |
DZ45 |
1.5 |
450 |
224 |
|
500 |
130 |
568 |
600 |
2010 |
560 |
365 |
470 |
310 |
16-M20 |
DZ45 |
1.5 |
450 |
241 |
|
600 |
140 |
670 |
705 |
2110 |
560 |
365 |
470 |
310 |
20-M22 |
DZ60 |
2.2 |
600 |
335 |
|
1.0 |
50 |
50 |
100 |
125 |
370 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
54 |
65 |
50 |
120 |
145 |
460 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
60 |
|
80 |
50 |
135 |
160 |
590 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
62 |
|
100 |
50 |
155 |
180 |
780 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
66 |
|
125 |
50 |
185 |
210 |
950 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
76 |
|
150 |
60 |
210 |
240 |
980 |
365 |
283 |
371 |
219 |
8-M20 |
DZ15 |
0.37 |
150 |
84 |
|
200 |
60 |
265 |
295 |
1053 |
365 |
283 |
371 |
219 |
8-M20 |
DZ20 |
0.37 |
200 |
106 |
|
250 |
70 |
320 |
350 |
1060 |
365 |
283 |
371 |
219 |
12-M20 |
DZ20 |
0.37 |
200 |
120 |
|
300 |
80 |
368 |
400 |
1230 |
365 |
283 |
371 |
219 |
12-M20 |
DZ30 |
0.55 |
300 |
218 |
|
350 |
90 |
428 |
460 |
1250 |
365 |
283 |
371 |
219 |
16-M20 |
DZ30 |
0.55 |
300 |
230 |
|
400 |
100 |
482 |
515 |
1767 |
560 |
365 |
470 |
310 |
16-M22 |
DZ45 |
1.5 |
450 |
297 |
|
450 |
120 |
532 |
565 |
1920 |
560 |
365 |
470 |
310 |
20-M22 |
DZ45 |
1.5 |
450 |
369 |
|
500 |
130 |
585 |
620 |
2010 |
560 |
365 |
470 |
310 |
20-M22 |
DZ60 |
2.2 |
600 |
420 |
|
600 |
140 |
685 |
725 |
2110 |
560 |
365 |
470 |
310 |
20-M27 |
DZ60 |
2.2 |
600 |
520 |
|
1.6 |
50 |
65 |
100 |
125 |
370 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
650 |
65 |
65 |
120 |
145 |
460 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
65 |
|
80 |
70 |
135 |
160 |
590 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
68 |
|
100 |
70 |
155 |
180 |
780 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
74 |
|
125 |
70 |
185 |
210 |
950 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
77 |
|
150 |
80 |
210 |
240 |
980 |
365 |
283 |
371 |
219 |
8-M20 |
DZ15 |
0.37 |
150 |
96 |
|
200 |
80 |
265 |
295 |
1053 |
365 |
283 |
371 |
219 |
12-M20 |
DZ20 |
0.37 |
200 |
114 |
|
250 |
94 |
320 |
355 |
1060 |
365 |
283 |
371 |
219 |
12-M22 |
DZ20 |
0.37 |
200 |
135 |
|
300 |
98 |
375 |
410 |
1230 |
365 |
283 |
371 |
219 |
12-M22 |
DZ30 |
0.55 |
300 |
230 |
|
350 |
100 |
435 |
470 |
1250 |
365 |
283 |
371 |
219 |
16-M22 |
DZ30 |
0.55 |
300 |
251 |
|
400 |
110 |
485 |
525 |
1767 |
560 |
365 |
470 |
310 |
16-M27 |
DZ45 |
1.5 |
450 |
130 |
|
450 |
120 |
545 |
585 |
1920 |
560 |
365 |
470 |
310 |
20-M27 |
DZ45 |
1.5 |
450 |
378 |
|
500 |
130 |
608 |
650 |
2010 |
560 |
365 |
470 |
310 |
20-M30 |
DZ60 |
2.2 |
600 |
435 |
|
600 |
140 |
718 |
770 |
2110 |
560 |
365 |
470 |
310 |
20-M36 |
DZ60 |
2.2 |
600 |
530 |
訂貨須知:
一、①電動刀型閘閥閥產品名稱與型號②電動刀型閘閥口徑③電動刀型閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的電動刀型閘閥型號,請按電動刀型閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
