一、產品[BQ41W保溫夾套球閥]詳細資料:
該產品具有良好的保溫保冷特性,且閥門的通徑和管徑一至,介質呈直線流動,阻力小,最適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計,更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接,允許蒸汽或冷水的最高壓力為1MPa。
主要用于石油、化工、制藥、食品等各類系統中,以輸送常溫下會凝固的高粘度介質。保溫球閥適用瀝青,力求攪拌機,重油管路上啟閉用。
保溫球閥具有以下優點:
1. 流體阻力小,其阻力系數與同長度的管段相等。
2. 結構簡單、體積小、重量輕。
3. 緊密可靠,目前球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
4. 操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
5. 維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6. 在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
7. 適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。
設計標準:ASME B 16.34、GB/T12224
結構長度:ASME B 16.10、GB/T12221
連接法蘭:ASME B 16.5、JB/T 79
試驗和檢驗:JB/T9092、API 598
二、BQ41保溫夾套球閥性能規范:
|
內容
|
API系列
|
GB系列
|
設計規范
|
API 6D
|
GB12237
|
壓力溫度等級
|
ANSI B16.34
|
GB9113
|
結構長度
|
SDV標準
|
SDV標準
|
法蘭型式尺寸
|
ANSI B16.5
|
JB/T79-94
|
對焊接端
|
ANSI B16.25
|
GB 12224
|
檢驗與試驗
|
API 598
|
GB 13927
|
|
三、BQ41保溫夾套球閥主要零件材料:
|
零件名稱
|
CF8系列
|
CF3系列
|
CF8M系列
|
CF3M系列
|
WCB系列
|
閥體
|
CF8
|
CF3
|
CF8M
|
CF3M
|
WCB
|
球體
|
F304
|
F304L
|
F316
|
F316L
|
1Cr13
|
閥座
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
閥座支座
|
304
|
304L
|
316
|
316L
|
25
|
O形圈
|
氟橡膠
|
氟橡膠
|
氟橡膠
|
氟橡膠
|
氟橡膠
|
閥桿
|
F304
|
F304L
|
316
|
F316L
|
1Cr13
|
填料
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
閥桿軸承
|
PTFE+304
|
PTFE+304L
|
PTFE+316
|
PTFE+316L
|
PTFE+304
|
填料壓環
|
304
|
304L
|
316
|
316L
|
1Cr13
|
夾套
|
304
|
304L
|
316
|
316L
|
25
|
夾套接管
|
304
|
304L
|
316
|
316L
|
1Cr13
|
|

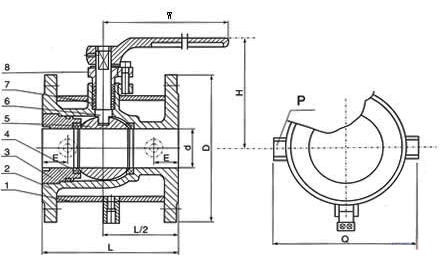

四、BQ41保溫夾套球閥主要外形尺寸:
|
1.6MPa主要連接尺寸及重量 |
尺寸
|
in
|
3/4″
|
1″
|
1-1/2″
|
2″
|
3″
|
4″
|
6″
|
8″
|
DN
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
200
|
L
|
mm
|
117
|
127
|
165
|
178
|
229
|
254
|
292
|
330
|
H
|
mm
|
101
|
106
|
125
|
135
|
193
|
265
|
355
|
410
|
W
|
mm
|
160
|
160
|
230
|
230
|
400
|
650
|
1050
|
1050
|
E
|
mm
|
58.5
|
63.5
|
62.5
|
68
|
82
|
83
|
95
|
100
|
P
|
in
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
法蘭規格
|
mm
|
40
|
50
|
65
|
80
|
150
|
200
|
250
|
350
|
重量
|
kg
|
4
|
6.5
|
9
|
13
|
23
|
38
|
98
|
168
|
|
2.5-4.0MPa主要連接尺寸及重量 |
尺寸
|
in
|
3/4″
|
1″
|
1-1/2″
|
2″
|
3″
|
4″
|
6″
|
8″
|
DN
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
200
|
L
|
mm
|
117
|
127
|
165
|
178
|
229
|
254
|
292
|
330
|
H
|
mm
|
101
|
106
|
125
|
135
|
193
|
265
|
355
|
410
|
W
|
mm
|
160
|
160
|
230
|
230
|
400
|
650
|
1050
|
1050
|
E
|
mm
|
58.5
|
63.5
|
62.5
|
68
|
82
|
83
|
95
|
100
|
P
|
in
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
法蘭規格
|
mm
|
40
|
50
|
65
|
80
|
150
|
200
|
250
|
350
|
重量
|
kg
|
4
|
6.5
|
9
|
13
|
23
|
38
|
98
|
168
|
|
150Lb主要連接尺寸及重量 |
尺寸
|
in
|
3/4″
|
1″
|
1-1/2″
|
2″
|
3″
|
4″
|
6″
|
8″
|
DN
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
200
|
L
|
mm
|
117
|
127
|
165
|
178
|
229
|
254
|
292
|
330
|
H
|
mm
|
101
|
106
|
125
|
135
|
193
|
265
|
355
|
410
|
W
|
mm
|
160
|
160
|
230
|
230
|
400
|
650
|
1050
|
1050
|
E
|
mm
|
58.5
|
63.5
|
62.5
|
68
|
82
|
83
|
95
|
100
|
P
|
in
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
法蘭規格
|
mm
|
1-1/2″
|
2″
|
2-1/2″
|
3″
|
6″
|
8″
|
10″
|
14″
|
重量
|
kg
|
4
|
6.5
|
9
|
13
|
23
|
38
|
98
|
168
|
|
300Lb主要連接尺寸及重量 |
尺寸
|
in
|
3/4″
|
1″
|
1-1/2″
|
2″
|
3″
|
4″
|
6″
|
8″
|
DN
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
200
|
L
|
mm
|
117
|
127
|
165
|
178
|
229
|
254
|
292
|
330
|
H
|
mm
|
101
|
106
|
125
|
135
|
193
|
265
|
355
|
410
|
W
|
mm
|
160
|
160
|
230
|
230
|
400
|
650
|
1050
|
1050
|
E
|
mm
|
58.5
|
63.5
|
62.5
|
68
|
82
|
83
|
95
|
100
|
P
|
in
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
法蘭規格
|
mm
|
1-1/2″
|
2″
|
2-1/2″
|
3″
|
6″
|
8″
|
10″
|
14″
|
重量
|
kg
|
5
|
7.5
|
13
|
18
|
35
|
61
|
124
|
208
|
|
■安裝說明:
|
|
1.要留有閥柄旋轉的位置。
2.不能用作節流。
3.帶傳動機構的球閥應直立安裝。
訂貨須知:
一、①保溫球閥產品名稱與型號②保溫球閥口徑③保溫球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的保溫球閥型號,請按保溫球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
