二、美標波紋管截止閥技術特點:
結構形式
|
BB-BG-OS&Y
|
驅動方式
|
手動
|
電動
|
|
設計標準
|
AMSE B16.10.BS1873
|
結構長度
|
ASME B16.10
|
連接法蘭
|
ASME B16.5
|
試驗和檢驗
|
API598
|
公稱壓力(LB)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用溫度
|
適用介質
|
150
|
3.0
|
2.2
|
≤350°C
|
水、蒸汽、油品等
|
300
|
7.5
|
5.5
|
||
600
|
15.0
|
11.0
|
||
900
|
22.5
|
16.5
|

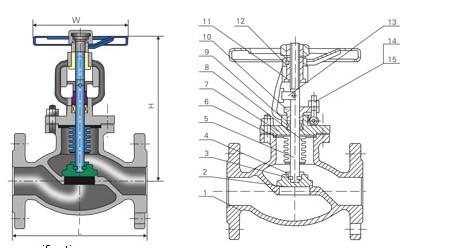

序號NO.
|
名稱
|
材料
|
1
|
閥體
|
ASTM A216-WCB
ASTM A351-CF8、CF8M、CF3、CF3M |
2
|
閥瓣
|
ASTM A182-GrF6a ASTM A182-F22
ASTM A182-F304、F316、F321、F304L、F316L |
3
|
對開圓環
|
ASTM A182-GrF6a ASTM A182-F22
ASTM A182-F304、F316、F321、F304L、F316L |
4
|
閥瓣蓋
|
ASTM A182-GrF6a ASTM A182-F22
ASTM A182-F304、F316、F321、F304L、F316L |
5
|
閥桿
|
ASTM A182-GrF6a ASTM A182-F22
ASTM A182-F304、F316、F321、F304L、F316L |
6
|
墊片
|
柔性石墨+不銹鋼
|
7
|
閥蓋
|
ASTM A216-WCB
ASTM A351-CF8、CF8M、CF3、CF3M |
8
|
波紋管組件
|
ASTM A182-F304、F316、F321、F304L、F316L
|
9
|
填料
|
柔性石墨
|
10
|
填料壓蓋
|
ASTM A216-WCB
ASTM A351-CF8、CF8M、CF3、CF3M |
11
|
閥桿螺母
|
銅合金ZQA19-4
|
12
|
手輪
|
ASTM A536-GrF60-40-18、A216-WCB
|
13
|
定位片
|
45、WCB、304、316、304L、316L
|
14
|
雙頭螺栓
|
ASTM A193-B7、A193-B8、A193-B8M
|
15
|
六角螺母
|
ASTM A194-2H、A194-8、A194-8M
|
型號
|
WJ41-150LB
|
|||||||||||||||
壓力等級
|
105LB
|
|||||||||||||||
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
in
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
2 1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
108
|
117
|
127
|
140
|
165
|
203
|
216
|
241
|
292
|
356
|
406
|
495
|
622
|
698
|
787
|
|
H
|
241
|
241
|
241
|
280
|
286
|
368
|
387
|
400
|
457
|
520
|
609
|
698
|
762
|
876
|
990
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
320
|
340
|
400
|
450
|
450
|
450
|
|
重量
|
4
|
5
|
6
|
10
|
13
|
18
|
30
|
35
|
55
|
75
|
104
|
200
|
300
|
390
|
610
|
型號
|
WJ41-300LB
|
|||||||||||||||
壓力等級
|
300LB
|
|||||||||||||||
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
in
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
2 1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
152
|
178
|
203
|
215
|
229
|
267
|
292
|
318
|
356
|
400
|
444
|
559
|
622
|
711
|
762
|
|
H
|
241
|
241
|
283
|
320
|
322
|
399
|
438
|
450
|
584
|
610
|
660
|
762
|
850
|
1085
|
1187
|
|
W
|
120
|
140
|
140
|
180
|
180
|
220
|
260
|
280
|
300
|
320
|
340
|
400
|
450
|
450
|
450
|
|
重量
|
6
|
7
|
10
|
15
|
20
|
25
|
30
|
52
|
88
|
115
|
160
|
259
|
420
|
595
|
876
|
型號
|
WJ41-600LB
|
|||||||||||||||
壓力等級
|
600LB
|
|||||||||||||||
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
in
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
2 1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
889
|
|
H
|
240
|
280
|
320
|
320
|
390
|
430
|
480
|
508
|
635
|
750
|
914
|
1016
|
1219
|
1330
|
1560
|
|
W
|
140
|
140
|
160
|
160
|
180
|
180
|
250
|
250
|
350
|
400
|
450
|
500
|
600
|
720
|
760
|
|
重量
|
7
|
10
|
16
|
22
|
29
|
35
|
50
|
90
|
150
|
230
|
300
|
510
|
850
|
1120
|
1400
|
型號
|
WJ41-900LB
|
|||||||||||||||
壓力等級
|
900LB
|
|||||||||||||||
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
in
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
2 1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
229
|
229
|
254
|
279
|
305
|
368
|
419
|
381
|
457
|
559
|
610
|
737
|
838
|
965
|
1029
|
|
H
|
280
|
330
|
350
|
430
|
508
|
569
|
430
|
635
|
774
|
860
|
1040
|
1330
|
1560
|
1650
|
1780
|
|
W
|
160
|
160
|
180
|
180
|
250
|
250
|
320
|
350
|
450
|
550
|
600
|
720
|
760
|
820
|
890
|
|
重量
|
10
|
16
|
23
|
37
|
49
|
65
|
75
|
120
|
200
|
350
|
410
|
790
|
1300
|
1500
|
1800
|
