UJ41W高壓柱塞截止閥
    • 產品型號:
    • XF5900B-10
    • 產品口徑:
    • 100-600
    • 產品壓力:
    • 1.0-1.6
    • 產品材質:
產品說明

  • 一、結構及工作原理：

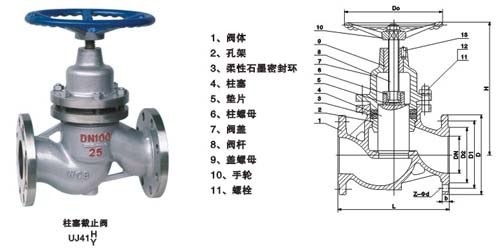

        凱斯特牌柱塞式截止閥是由閥體、閥蓋、閥桿、柱塞、密封圈、手輪等零七八碎件組成（如圖）。當旋轉手輪時，通過閥桿帶動柱塞，使柱塞頂斜錐面與閥座錐面往復離合，完成閥門的開啟和關閉。
        在閥門中，柱塞與密封圈間采用過盈配合。通過調節閥蓋固定螺栓的壓緊，使密封圈被壓縮，內圈緊包柱塞外圈緊貼閥腔內壁，這樣在密封圈上所產生的徑向分力將在于流體的壓力，從而保證了密封性，杜絕了外泄漏。
        由于密封圈采用回彈性強，而靡性高的無毒新型密封材料，所以密封可靠、經久耐用。閥座與柱塞的錐面密封部位，采用優質耐靡材料，能保證閥門的使用壽命。
        本閥門結合柱塞閥的無泄漏優點和截止閥的啟閉快特點，成為一個結構新穎、用途廣泛的新品種。

    二、柱塞閥式截止閥的安裝及維修：

        1、本廠生產的柱塞式截止閥出廠前每只均經過調試，按標準試壓，持續三分鐘無滲漏使用時只需外表及孔腔清洗干凈，不必拆洗和調整更動，基本上可保證在一年內無須檢修。
        2、本閥門可在管疲乏上任意位置安裝。介質流動方向見閥體上箭頭所示。
        3、經過一段時間的使用如有滲漏必須先交無效分蘗門開啟后，再將閥蓋上的壓緊螺栓均勻地略加旋緊壓至不漏即可，不宜盲目將螺栓擰得太緊，造成密封圈壓壞，失去密封作用。
        4、當密封圈損壞需要更換時應注意防止柱塞和新密封圈表面劃痕和碰傷。

    三、應用規范：

    設計與制造 柱塞閥、柱塞閥截止閥、GB12235，柱塞閘閥GB12234
    結構長度 國標GB12221、部標JB97、美標ANSI、B16.10
    法蘭結構尺寸 JB81-59、HB5010-58、HG20592  20635、ANSI、B16.5
    檢查和試驗 按GB/T13927-1992或IBJ16006-1990、API598之規定

    四、性能規范：

    閥體材料 適用溫度 適用介質 范圍壓力
    鑄鋼 ≤425℃ 水、蒸氣、石油 PN1.6－10
    不銹鋼 ≤300℃ 硝酸、醋酸 PN1.6－10
    含鉬不銹鋼 ≤300℃ 氮、氫、氨、尿素 PN1.6－10
    蒙乃爾 ≤300℃ 氫、氟、酸 PN1.6－10
    鉻鉬礬鋼 ≤600℃ 蒸氣、石油 PN1.6－10

    UJ41 H -16C UJ41W-16P UJ41W-16R主要外開尺寸和連接尺寸： 單位:mm
    Y
    DN L D D1 D2 b Z-φd H≈ H1≈ D0 重量
    (公斤)
    15 130 95 65 45 14 4-14 145 157 100 3.5
    20 150 105 75 55 14 4-14 149 165 120 4.4
    25 160 115 85 65 14 4-14 166 84 140 5.6
    32 180 135 100 78 16 4-18 187 213 160 8.5
    40 200 145 110 85 16 4-18 208 236 180 11.0
    50 230 160 125 100 16 4-18 234 268 220 15.0
    65 290 180 145 120 18 4-18 284 330 240 21.0
    80 310 195 160 135 20 8-18 314 358 280 30.0
    100 350 215 180 155 20 8-18 365 427 320 41.0
    125 400 245 210 185 22 8-18 401 475 360 60.0
    150 480 280 240 210 24 8-23 415 505 400 82.0
    200 600 335 295 265 26 12-23 508 626 450 147.0
    250 650 405 355 320 30 12-25 590 740 500 220.0
    300 750 460 410 375 30 12-25 1000 1160 560 290
    350 850 520 470 435 34 16-25 1040 1210 640 450
    400 914 580 525 485 36 16-30 1200 1400 720 725



    UJ41 H -25C UJ41W-25P UJ41W-25R主要外開尺寸和連接尺寸： 單位:mm
    Y
    DN L D D1 D2 b Z-φd H≈ H1≈ D0 重量
    (公斤)
    15 130 95 65 45 16 4-14 145 157 100 3.5
    20 150 105 75 55 16 4-14 149 165 120 4.4
    25 160 115 85 65 16 4-14 166 84 140 5.6
    32 180 135 100 78 18 4-18 187 213 160 8.5
    40 200 145 110 85 18 4-18 208 236 180 12.0
    50 230 160 125 100 18 4-18 234 268 220 16.0
    65 290 180 145 120 20 8-18 284 330 240 22.0
    80 310 195 160 135 22 8-18 314 358 280 32.0
    100 350 230 190 160 24 8-23 365 427 320 46.0
    125 400 270 220 188 28 8-25 401 475 360 65.0
    150 480 300 250 218 30 8-25 415 505 400 92.0
    200 600 360 310 278 34 12-25 508 626 450 165.0
    250 650 425 370 332 36 12-30 590 740 500 250.0
    300 750 485 430 390 40 16-30 1000 1160 560 305
    350 850 550 490 448 44 16-34 1040 1210 640 470
    400 914 610 550 505 48 16-34 1200 1400 720 780

    五、柱塞截止閥的性能規范:

    閥體材料 適用溫度 適用介質 范圍壓力
    鑄鋼 ≤425℃ 水、蒸氣、石油產品 PN1.6－16MPa
    不銹鋼 ≤300℃ 硝酸、醋酸 通徑范圍
    含鉬不銹鋼 ≤300℃ 氮、氫、氨、尿素等 DN15-400mm
    蒙乃爾 ≤300℃ 氫氟酸



    UJ41 H -40C UJ41W-40P UJ41W-40R主要外開尺寸和連接尺寸： 單位:mm
    Y
    DN L D D1 D2 D6 b Z-φd H≈ H1≈ D0 重量
    (公斤)
    15 130 95 65 45 40 16 4-14 145 157 100 3.5
    20 150 105 75 55 51 16 4-14 149 165 120 4.4
    25 160 115 85 65 58 16 4-14 166 84 140 5.6
    32 180 135 100 78 66 18 4-18 187 213 160 8.5
    40 200 145 110 85 76 18 4-18 208 236 180 12.0
    50 230 160 125 100 88 20 4-18 234 268 220 16.0
    65 290 180 145 120 110 22 4-18 284 330 240 22.0
    80 310 195 160 135 121 22 8-18 314 358 280 32.0
    100 350 230 190 160 150 24 8-23 365 427 320 46.0
    125 400 270 220 188 176 28 8-25 401 475 360 70.0
    150 480 300 250 218 204 30 8-25 415 505 400 93.0
    200 600 375 320 282 260 38 8-30 508 626 450 185.0
    250 650 445 385 345 313 42 12-34 590 740 500 275
    300 750 510 450 408 364 46 12-34 1000 1160 560 340
    350 850 570 510 465 422 52 16-34 1040 1210 640 510
    400 914 655 585 535 474 58 16-41 1200 1400 720 850



    UJ41 H -64C UJ41W-64P UJ41W-64R主要外開尺寸和連接尺寸： 單位:mm
    Y
    DN L D D1 D2 D6 b Z-φd D0
    15 170 105 75 55 41 18 4-14 140
    20 190 125 90 68 51 20 4-18 160
    25 210 135 100 78 58 22 4-18 180
    32 230 150 110 82 66 24 4-23 200
    40 260 165 125 95 76 24 4-23 240
    50 300 175 135 105 88 26 4-23 280
    65 340 200 160 130 110 28 8-23 320
    80 380 210 170 140 121 30 8-23 360
    100 430 250 200 168 150 32 8-25 400
    125 500 295 240 202 176 36 8-30 450
    150 550 340 280 240 204 38 8-34 500
    200 600 405 345 300 260 44 12-34 560
    250 650 470 400 352 313 48 12-41 640
    300 750 530 460 412 364 54 16-41 800

    訂貨須知：
    一、①高壓柱塞截止閥產品名稱與型號②高壓柱塞截止閥口徑③高壓柱塞截止閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的高壓柱塞截止閥型號，請按高壓柱塞截止閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
