旋塞閥
ZDAX47美標壓力平衡式倒裝油密封旋塞閥
    • 產品型號:
    • ZDAX47
    • 產品口徑:
    • 15-350mm
    • 產品壓力:
    • 150-900LB
    • 產品材質:
    • WCB 不銹鋼
產品說明
  • 一、產品[美標壓力平衡式倒裝油密封旋塞閥]的詳細資料：
    產品名稱：ZDAX47
    產品特點： 美標壓力平衡式倒裝油密封旋塞閥
    美標壓力平衡式倒裝油密封旋塞閥適用于公稱壓力CLASS150～1500LBS，工作溫度-29～180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
    二、壓力平衡式旋塞閥 產品特點
    1、產品結構合理、密封可靠、性能優良、造型美觀。2、倒裝壓力平衡的結構，開關動作輕。
    3、閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能。
    4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

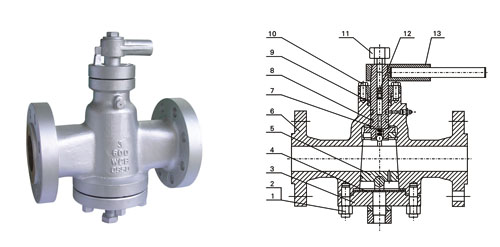

    三、主要零件材料
    1
    雙頭螺栓
    ASTM A193-B7.A193-B8.A193-B8M
    2
    六角螺母
    ASTM A194-2H.A194-8.A194-8M
    3
    閥蓋
    ASTM A216-WCB
    ASTM A351-CF8，CF8M，CF3，CF3M
    4
    墊片
    柔性石墨 +不銹鋼
    5
    塞子
    ASTM A182-Gr.F6a ASTM A182-F22
    ASTM A182-F304、F316、F321、F304L、F316L
    6
    閥體
    ASTM A216-WCB
    ASTM A351-CF8，CF8M，CF3，CF3M
    7
    閥桿
    ASTM A182-Gr．F6a ASTM A182-F22
    ASTM A182-F304、F316、F321、F304L、F316L
    8
    “0”型圈
    丁腈橡膠 NBR
    9
    填料
    柔性石墨
    10
    填料壓蓋
    ASTM A216-WCB
    ASTM A351-CF8，CF8M，CF3，CF3M
    11
    加油嘴
    		 -
    12
    止回閥
    		 -
    13
    手柄
    ASTM A47-32510、A216 WCB

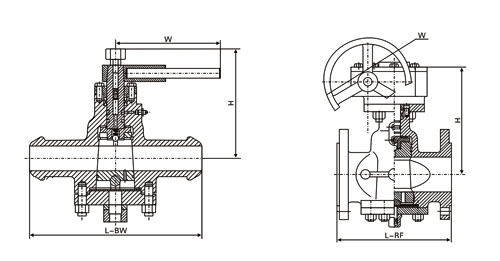

    四、150LB主要外形和連接尺寸              單位Unit：mm
    型號
    ZDAX47-150LB
    壓力等級
    150LB
    口徑
    mm
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    in
    1/2
    3/4
    1
    11/4
    11/2
    2
    21/2
    3
    4
    5
    6
    8
    10
    12
    14
    L-RF
    108
    117
    127
    140
    165
    178
    190
    203
    229
    254
    267
    292
    330
    356
    381
    L-BW
    152
    178
    203
    216
    229
    267
    305
    330
    356
    38l
    394
    457
    533
    610
    686
    H
    180
    180
    185
    200
    210
    215
    250
    270
    300
    340
    365
    400
    450
    510
    590
    W
    400
    400
    500
    500
    600
    600
    820
    820
    300
    300
    320
    320
    350
    380
    380
    重量(Kg)
    10
    12
    14
    17
    19
    21
    29
    33
    48
    75
    98
    125
    171
    230
    370

    五、300LB主要外形和連接尺寸              單位Unit：mm

    型號
    ZDAX47-300LB
    壓力等級
    300LB
    口徑
    mm
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    in
    1/2
    3/4
    1
    11/4
    11/2
    2
    21/2
    3
    4
    5
    6
    8
    10
    12
    14
    L-RFBW
    140
    152
    165
    178
    190
    216
    241
    283
    305
    38l
    403
    419
    457
    502
    762
    H
    152
    178
    203
    216
    229
    267
    305
    330
    356
    381
    457
    521
    559
    635
    762
    W
    180
    180
    185
    200
    210
    215
    250
    270
    300
    340
    365
    400
    450
    510
    590
    重量(Kg)
    400
    400
    500
    600
    600
    820
    1000
    1000
    300
    300
    320
    320
    350
    380
    380
    重量(Kg)
    12
    14
    16
    19
     21
    24
    3l
    36
    61
    86
    130
    190
    255
    380
    560

    六、600LB主要外形和連接尺寸              單位Unit：mm

    型號
    ZDAX47-600LB
    壓力等級
    600LB
    口徑
    mm
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    in
    1/2
    3/4
    1
    11/4
    11/2
    2
    21/2
    3
    4
    5
    6
    8
    10
    12
    14
    L-RFBW
    165
    190
    216
    229
    241
    292
    330
    356
    432
    508
    559
    660
    787
    838
    889
    H
    180
    180
    185
    200
    210
    215
    250
    270
    300
    340
    365
    400
    450
    510
    590
    W
    400
    400
    500
    500
    600
    600
    820
    820
    300
    300
    320
    320
    350
    380
    380
    重量(Kg)
    14
    16
    18
    20
    24
    29
    35
    47
    91
    129
    210
    320
    660
    920
    1250

    七、900LB主要外形和連接尺寸              單位Unit：mm

    型號
    ZDAX47-900LB
    壓力等級
    900LB
    口徑
    mm
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    in
    1/2
    3/4
    1
    11/4
    11/2
    2
    21/2
    3
    4
    5
    6
    8
    10
    12
    14
    L-RFBW
    229
    229
    254
    279
    305
    368
    419
    381
    457
    559
    610
    737
    838
    965
    1029
    H
    180
    180
    185
    200
    210
    215
    250
    270
    300
    340
    365
    400
    450
    510
    590
    W
    400
    400
    500
    600
    600
    820
    1000
    1000
    300
    300
    320
    320
    350
    380
    380
    重量(Kg)
    17
    29
    2l
    24
    30
    37
    44
    65
    110
    160
    255
    380
    810
    1050
    1460

    注：四寸及上為蝸輪操作

    訂貨須知：
    一、①美標旋塞閥產品名稱與型號②美標旋塞閥口徑③美標旋塞閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的美標旋塞閥型號，請按美標旋塞閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
