保溫閥類
BQ41W/H夾套保溫球閥
    • 產品型號:
    • BQ41W/H
    • 產品口徑:
    • 15-300mm
    • 產品壓力:
    • 1.0-4.0Mpa
    • 產品材質:
    • 鑄鋼、不銹鋼、鉻鉬鋼
產品說明
  • 一、產品[BQ41W/H夾套保溫球閥]詳細資料：
    產品名稱：保溫球閥
    產品型號：BQ41W/H
    產品口徑：DN15-DN300
    材 質： 鑄鋼、不銹鋼、鉻鉬鋼
    工作壓力：1.0Mpa-10.0Mpa。
    詳細資料： BQ41F保溫球閥由于采用了蒸氣夾套保溫。故即使外界溫度降到零度以下，該閥仍操作靈活保證輸油管道能斷開，其優點是一般控制閥門所沒有的。它是重油輸送管道理想的控制閥門。根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。BQ41F縮徑保溫球閥產品具有良好的保溫保冷特性，具閥門的通徑與管徑一致，同時又能有效降管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送還常溫下會凝固的高粘度介質。
    浮動保溫球閥特點
    浮動保溫球閥采用單斜面彈性密封圈或V型槽彈性密封圈結構設計，當介質壓力較小時，密封圈與球體接觸面較小，故有較大的密封比壓，確?？煽棵芊猓橘|(zhì)壓力圈套時，密封圈與球體接觸面積增大，故密封圈能承較大的介質推力而不會損壞。由聚四氟乙烯等密封材料具有兩好的自潤滑性，與球體的摩擦損小，故球的使用壽命長。
    保溫球閥優點
    1． 流體阻力小，其阻力系數與同長度的管段相等。 　　
    2． 結構簡單、體積小、重量輕。 　　
    3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。 　　
    4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制?！　?/div>
    5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。 　　
    6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。 　　
    7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。 　　保溫球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。
    二、BQ41F保溫球閥設計與制造標準：



    設計標準
    ASME B 16.34 GB/T 12224
    結構長度
    ASME B 16.10 GB/T 12221
    連接法蘭
    ASME B 16.5 JB/T 79
    驅動方
    手動、電動、氣
    試驗和檢驗
    JB/T9092 API 598
    適用介質
    重油、膠類等易凝固介質



    三、主要零部件材質：



    序號
    零件名稱
    材 質
    GB
    ASTM
    1
    夾套
    25
    A105
    2
    閥座
    WCB
    A216-WCB
    3
    閥體
    25
    A105
    4
    密封圈
    PTFE、對位聚苯
    5
    球體

    6
    閥桿
    1Cr13
    A247-410
    7
    填料
    柔性石墨
    8
    填料壓蓋 Gland
    WCB
    A216-WCB



    四、BQ41F保溫球閥主要技術參數



    主要零件
    閥體
    WCB
    ZG1Cr18Ni9Ti
    CF8(304)
    CF8(304L)
    ZG1Cr18Ni
    12Mo2Ti
    CF8M(316)
    CF3M(316L)
    球體、閥桿
    2Cr13
    1Cr18Ni9Ti
    0Cr18Ni9Ti
    (304)
    00Cr19NI11
    (304L)
    1Cr18Ni
    12Mo2Ti
    0Cr17Ni
    12Mo2(316)
    00Cr17Ni
    14Mo2(316L)
    密封圈
    聚四氟乙烯 對位聚苯 PTFE、PPL
    填料、墊圈
    V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨纏繞墊
    適用工況
    適用介質
    水、蒸汽、油品等
    硝酸等腐蝕性
    強氧化性介質
    醋酸等腐蝕性介質
    尿素等腐蝕性介質
    適用溫度
    -28~300℃
    應用規范
    設計制造按
    CB12237-89    API6D    JPI17S-48
    法蘭尺寸按
    JB79-59、SH3406、GB9113、HC20592-97    ANSI B16.5    JIS B2212-2214
    結構長度按
    GB12221-89    ANSI 16.10    JIS B202
    檢驗試驗按
    GB/T13927-89    JB/T9092-99    JPI590

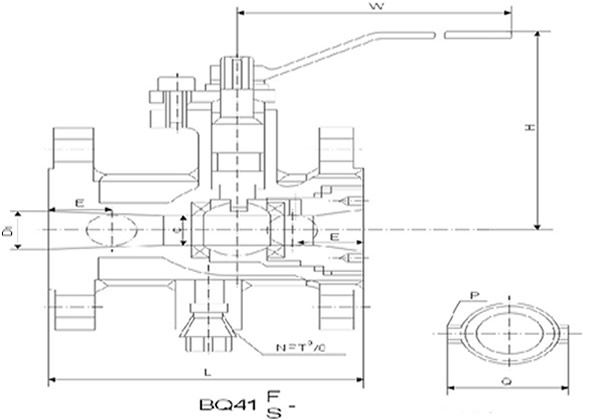

    五、BQ41F保溫球閥主要連接尺寸（GB規格）



    型號
    公稱通徑Dn（mm）
    尺寸
    L
    D
    D1
    D2
    B-f
    Z-∮d
    H
    D0
    4-G
    BQ41
    H
    16P
    F
    （R）
    15
    130
    95
    65
    45
    14-2
    4-14
    60
    108
    3/8
    20
    140
    105
    75
    55
    14-2
    4-14
    64
    120
    3/8
    25
    150
    115
    85
    65
    16-2
    4-14
    90
    165
    3/8
    32
    165
    135
    100
    78
    18-2
    4-18
    105
    180
    1/2
    40
    180
    145
    110
    85
    16-3
    4-18
    160
    240
    1/2
    50
    200
    160
    125
    100
    20-3
    4-18
    205
    270
    1/2
    65
    220
    180
    145
    120
    22-3
    8-18
    215
    350
    1/2
    80
    250
    195
    160
    135
    22-3
    8-18
    230
    400
    1/2
    100
    280
    230
    190
    160
    24-3
    2-23
    270
    500
    1/2
    125
    320
    270
    220
    188
    28-3
    8-25
    300
    600
    1/2
    150
    360
    300
    250
    218
    30-3
    8-25
    340
    900
    1/2
    200
    400
    360
    310
    278
    34-3
    12-25
    400
    1100
    1/2



    六、BQ41F保溫球閥主要連接尺寸（GB規格）



    型號
    公稱通徑Dn（mm）
    尺寸
    L
    D
    D1
    D2
    B-f
    Z-∮d
    H
    D0
    4-G
    BQ41
    H
    25P
    F
    （R）
    15
    130
    95
    65
    45
    14-2
    4-14
    60
    108
    3/8
    20
    140
    105
    75
    55
    14-2
    4-14
    64
    120
    3/8
    25
    150
    115
    85
    65
    16-2
    4-14
    90
    165
    3/8
    32
    165
    135
    100
    78
    18-2
    4-18
    105
    180
    1/2
    40
    180
    145
    110
    85
    16-3
    4-18
    160
    240
    1/2
    50
    200
    160
    125
    100
    20-3
    4-18
    205
    270
    1/2
    65
    220
    180
    145
    120
    22-3
    8-18
    215
    350
    1/2
    80
    250
    195
    160
    135
    22-3
    8-18
    230
    400
    1/2
    100
    280
    230
    190
    160
    24-3
    8-23
    270
    500
    1/2
    125
    320
    270
    220
    188
    28-2
    8-25
    300
    600
    1/2
    150
    360
    300
    250
    218
    30-3
    8-25
    340
    900
    1/2
    200
    400
    360
    310
    278
    34-3
    12-25
    400
    1100
    1/2



    七、BQ41F保溫球閥主要連接尺寸（GB規格）



    型號
    公稱通徑Dn（mm）
    尺寸
    L
    D
    D1
    D2
    D6
    B-f
    Z-∮d
    H
    4-G
    BQ41
    H
    40P
    F
    （R）
    15
    130
    95
    65
    45
    40
    16-2
    4-14
    60
    3/8
    20
    140
    105
    75
    55
    51
    16-2
    4-14
    65
    3/8
    25
    150
    115
    85
    65
    58
    18-2
    -
    -
    -



    訂貨須知：
    一、①保溫球閥產品名稱與型號②保溫球閥口徑③保溫球閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的保溫球閥型號，請按保溫球閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
