一、產品[ZHQ-B氫氣阻火器]的詳細資料:
產品名稱:氫氣阻火器,氫氣管道阻火器,氫氣放空阻火器,不銹鋼氫氣阻火器
產品型號:ZHQ-B
產品概述:ZHQ-B氫氣阻火器是用來阻止氫氣火焰向外蔓延的安全裝置。它由一種能夠通過氣體的、具有許多細小通道或縫隙的固體材料(阻火元件)所組成。要求阻火元件的縫隙或通道盡量小,因而當火焰進入阻火器后,被阻火元件分成許多細小的火焰流,由于傳熱作用(氣體被冷卻)和器壁效應,火焰流猝滅。采用四片不銹鋼阻火波紋板,比普通管道阻火器多兩片,具有耐腐蝕、耐磨損等特點。產品有氫氣管道阻火器,氫氣放空阻火器,不銹鋼氫氣阻火器
二、阻火器工作原理:
大多數阻火器是由能夠通過氣體的許多細小、均勻或不均勻的通道或孔隙的固體材質所組成,對這些通道或孔隙要求盡量的小,小到只要能夠通過火焰就可以。這樣,火焰進入阻火器后就分成許多細小的火焰流被熄滅。火焰能夠被熄滅的機理是傳熱作用和器壁效應。
1、 傳熱作用:
管道阻火器能夠阻止火焰繼續傳播并迫使火焰熄滅的因素之一是傳熱作用。我們知道,阻火器是由許多細小通道或孔隙組成的,當火焰進入這些細小通道后就形成許多細小的火焰流。由于通道或孔隙的傳熱面積很大,火焰通過通道壁進行熱交換后,溫度下降,到一定程度時火焰即被熄滅。進行的試驗表明,當把阻火器材料的導熱性提高460倍時,其熄滅直徑僅改變2.6%。這說明材質問題是次要的。即傳熱作用是熄滅火焰的一種原因,但不是主要的原因。因此,對于作為阻爆用的阻火器來說,其材質的選擇不是太重要的。但是在選用材質時應考慮其機械強度和耐腐蝕等性能。
2、 器壁效應:
根據燃燒與爆炸連鎖反應理論,認為燃燒炸現象不是分子間直接作用的結果,而是在外來能源(熱能、輻射能、電能、化學反應能等)的激發下,使分子分裂為十分活潑而壽命短促的自由基。化學反應是靠這些自由基進行的。自由基與另一分子作用,作用的結果除了生成物之外還能產生新的自由基。這樣自由基又消耗又生新的如此不斷地進行下去??芍兹蓟旌蠚怏w自行燃燒(在開始燃燒后,沒有外界能源的作用)的條件是:新產生的自由基數等于或大于消失的自由基數。當然,自行燃燒與反應系統的條件有關,如溫度、壓力、氣體濃度、容器的大小和材質等。隨著阻火器通道尺寸的減小,自由基與反應分子之間碰撞幾率隨之減少,而自由基與通道壁的碰幾率反而增加,這樣就促使自由基反應減低。當通道尺寸減小到某一數值時,這種器壁效應就造成了火焰不能繼續進行的條件,火焰即被阻止。由此可知,器壁效應是阻火器阻火焰作的主要機理。由此點出發,可以設計出知種結構形式的阻火器,滿足工業上的需要。
三、氫氣阻火器技術參數:
1、適用于儲存閃點低于60℃的石油化工產品,如汽油、煤油、輕柴油、甲苯等儲罐上。
2、工作溫度≤80℃
3、殼體材質:碳鋼、鋁合金、不銹鋼:SUS304、SUS304L、SUS316、SUS316L。
4、 阻火芯件材質:不銹鋼波紋板。
5、 防爆級別:BS5501: 11A、11B、11C。
6、 制造、檢測標準:按GB5908-86、GB13347-92標準執。
7、 法蘭標準:HG20594-97P7PN1.0如客戶需用GB、SH、HGJ、JB、ANSI、DIN、JIS等標準或改變壓力等級;

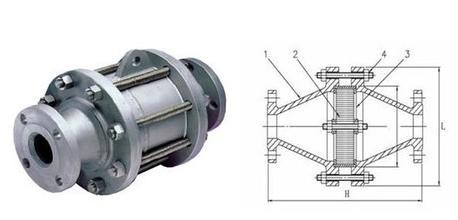

四、氫氣阻火器結構圖:
五、氫氣阻火器外形連接尺寸:
DN
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
200
|
L
|
195
|
195
|
245
|
245
|
280
|
335
|
460
|
520
|
H
|
200
|
200
|
240
|
240
|
250
|
260
|
360
|
420
|
阻火器的維護保養方法:
1、 為了確保氣阻火器的性能達到使用目的,在安裝阻火器前,必須認真閱讀廠家提供的說明書,并仔細核對標牌與所裝管線要求是否一致。
2、 阻火器上的流向標記必須與介質流向一致。
3、 每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
4、 被堵塞的阻火器阻火層應清洗干凈,保證每個孔眼暢通,對于變形或腐蝕的阻火層應更換。
5、 清洗阻火器芯件時,應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃,不得采用鋒利的硬件刷洗。
6、 重新安裝阻火器時,應更新墊片并確認密封面已清潔和無損傷,不得漏氣。
訂貨須知:
一、①ZHQ-B氫氣阻火器產品名稱與型號②ZHQ-B氫氣阻火器口徑③ZHQ-B氫氣阻火器是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的ZHQ-B氫氣阻火器型號,請按ZHQ-B氫氣阻火器型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
