一、產品[ZHQ-S礫石阻火器]的詳細資料:

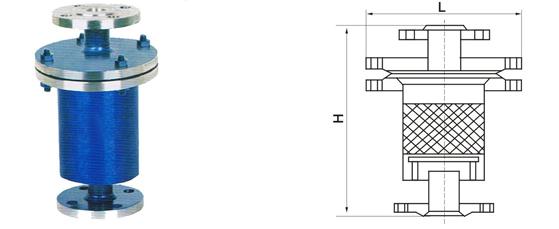

產品名稱:礫石阻火器
產品型號:ZHQ-S
NO |
1 |
2 |
3 |
4 |
5 |
6 |
構件 Component |
殼體 Body |
阻火芯件 Fire Arresting Matenal |
密封件 Seal Material |
工作溫度(℃) Ambient Temperature |
操作壓力 Operating Pressure |
連接方式 Joint type |
材質 Material |
碳鋼 CS 不銹鋼 304 不銹鋼 316L 鋁合金 Aluminums |
不銹鋼防爆阻火波紋板 SUS304(SUS316)corrugated plate with flame arrestig and anti-explosion |
金屬纏繞墊 Metal enlace 聚四氟乙烯 PTFE |
≤480℃ |
0.6~500MPa (150LB~600LB) |
法蘭連接 Flange joint 對焊連接 Butt Welding joint 螺紋連接 Threaded joint |
公稱直徑 DN(mm)
|
結構尺寸
|
||
D×S
|
H
|
h
|
|
15
|
57×3.5
|
320
|
180
|
20
|
57×3.5
|
320
|
185
|
25
|
89×4
|
320
|
240
|
32
|
89×4
|
320
|
240
|
40
|
108×4
|
405
|
285
|
50
|
133×4.5
|
405
|
285
|
65
|
159×5
|
453
|
316
|
80
|
159×5
|
487
|
350
|
100
|
190×5
|
501
|
380
|
125
|
219×7
|
555
|
415
|
150
|
275×7
|
620
|
440
|
200
|
325×10
|
695
|
510
|
250
|
426×10
|
750
|
530
|
訂貨須知:
一、①ZHQ-S礫石阻火器產品名稱與型號②ZHQ-S礫石阻火器口徑③ZHQ-S礫石阻火器是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的ZHQ-S礫石阻火器型號,請按ZHQ-S礫石阻火器型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
