BGL41H保溫夾套Y型過濾器

- 產品型號:
- J46Y
- 產品口徑:
- 25-250mm
- 產品壓力:
- 16-35.0Mpa
- 產品材質:
- WCB
聯系我們

產品說明

一、產品[BGL41H保溫夾套Y型過濾器]詳細資料：

產品名稱：保溫夾套Y型過濾器

產品型號：BGL41H

詳細資料：BGL41H保溫夾套Y型過濾器是用于水、油、氣、瀝青等管路和各種設備上不可缺少的一種保溫裝置，通常安裝在減壓閥、泄壓閥、定水位器或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型保溫過濾器具有結構簡單，阻力小，排污方便等優點。在閥體外部焊裝有金屬夾套，并設有夾套接口，可涵入蒸氣或其它過熱氣體，以保護閥內介質不會在常溫下凝固或結晶。同一規格口徑的情況下，Y保溫型過濾器的連接尺寸要比Y型過濾器大一到兩個規格。過濾器適用介質為水、油、氣。一般通水網為18-30目/cm2，通氣網為40-100目cm2，通油網為100-480目/cm2。可按用戶要求制作濾網。

夾套Y型過濾器執行標準:

設計規范：HG/T 21637
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
產品標識：GB/T 12220
供貨規范：JB/T 7928

二、主要技術參數

型號	連接形式	公稱壓力MPa	試驗壓力MPa	工作壓力MPa	殼體材料	過濾網材料	適用介質
BGL41H-10	法蘭	1.0	1.1	1.0	灰鑄鐵	1.1	水、油和氣等
BGL41H -16	法蘭	1.6	1.76	1.6	球墨鑄鐵	1.76
BGL41H -26	法蘭	2.5	2.75	2.5	碳鋼	2.75

三、主要外形尺寸（法蘭尺寸按JB78PN1.0MPa PN1.6MPa PN2.5MPa的規定）

口徑DN（mm）		40	50	65	80	100	125	150	200	250	300	350	400	450
BY41H	L	200	220	260	280	320	350	380	495	595	640	700	800	850
BY41H	H	100	130	165	195	230	300	335	420	500	580	640	700	790

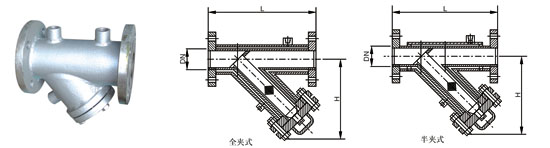

四、保溫夾套Y型過濾器主要外形尺寸

通徑 DN	全夾式	L	半夾式	H
25/50	220		250	100
32/65	250		300	150
40/65	250		300	150
50/80	290		320	175
65/100	390		420	270
80/125	430		500	350
100/150	500		600	420
125/200	550		650	420
150/200	550		650	420
200/250	600		750	460

訂貨須知：
一、①保溫夾套Y型過濾器產品名稱與型號②保溫夾套Y型過濾器口徑③保溫夾套Y型過濾器是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的保溫夾套Y型過濾器型號，請按保溫夾套Y型過濾器型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
