法蘭截止閥
BJ41Y鍛鋼保溫截止閥
    • 產品型號:
    • BJ41Y
    • 產品口徑:
    • 1/2-2"
    • 產品壓力:
    • 150-1500LB
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、產品[BJ41Y鍛鋼保溫截止閥]的詳細資料:

    產品名稱:鍛鋼保溫截止閥,BJ41Y鍛鋼保溫截止閥,鍛鋼法蘭保溫截止閥

    產品型號: BJ41Y

    產品簡介:鍛鋼保溫截止閥又稱夾套截止閥,主要應用于化工、石油、制藥、冶金等行業的系統管路中,啟標閥門生產的保溫鍛鋼截止閥主要作用是輸送在常溫狀態下會凝固、易結晶的介質。BJ41Y保溫截止閥兩法蘭之間焊裝有金屬夾套,在截止閥的側面和底部設置了夾套接口,用于注入蒸汽或其它保溫、保冷介質,確保閥內介質能夠正常工作。

    二、鍛鋼保溫截止閥工作原理:

    鍛鋼保溫截止閥是一種常用的截?cái)嚅y,主要用來接通或截?cái)喙苈分械慕橘|(zhì),一般不用于調節流量。截止閥適用的壓力、溫度范圍很大,本閥適用于小口徑的管道,密封面不易磨損、擦傷,密封性能好,啟閉時閥瓣行程小,啟閉時間較短,閥門高度較小。

    三、鍛鋼保溫截止閥制造標準

    設計制造:GB12224 GB/T12228 BG/T12235

    結構長度:JB/T96-95

    法蘭尺寸:JB/T82.1~82.4-94

    檢驗和試驗:GB/T13927

    四、鍛鋼保溫截止閥標準材質明細表:

    序號

    零件名稱

    CS to ASTM

    AS to ASTM

    AS to ASTM

    Type A105

    Type F22

    Type F304(L)

    Type A105

    1

    閥體

    A105

    A182F22

    A182F304(L)

    A105

    2

    閥座

    A276 420

    A276 304

    A276 304(L)

    A276 420

    3

    閘板

    A276 410&403

    A182 F304

    A182 F304(L)

    A276 410&403

    4

    閥桿

    A182 F6

    A182 F304

    A182 F304(L)

    A182 F6

    5

    墊片

    316夾柔性石墨+graphite

    316夾PTFE SS+PTFE

    6

    閥蓋

    A105

    A182 F22

    A105

    A182 F22

    7

    閥蓋螺栓

    A193 B7

    A193 B16

    A193 B7

    A193 B16

    8

    圓柱銷

    A276 420

    A276 304

    9

    填料壓套

    A276 410

    A182 F304(L)

    A276 410

    10

    活節螺栓

    A193 B7

    A193 B16

    A193 B7

    A193 B16

    11

    填料壓板

    A105

    A182 F11

    A105

    A182 F11

    12

    螺母

    A194 2H

    A194 4

    A194 2H

    A194 4

    13

    閥桿螺母

    A276 410

    14

    銷緊螺母

    A194 2H

    A194 4

    A194 8

    A194 8M

    15

    銘牌

    SS

    16

    手輪

    A197

    17

    潤滑墊片

    A472 431

    18

    填料

    柔性石墨

    PTFE

    適用介質

    水、蒸氣、油品等

    水、蒸氣、油品等

    硝酸、醋酸等

    適用溫度

    -29℃-425℃

    -29℃-550℃

    -29℃-180℃

     注意:客戶需求的其他材質也可采用密封材料配對由客戶指定內代件代號決定。AS=合金鋼;SS=不銹鋼

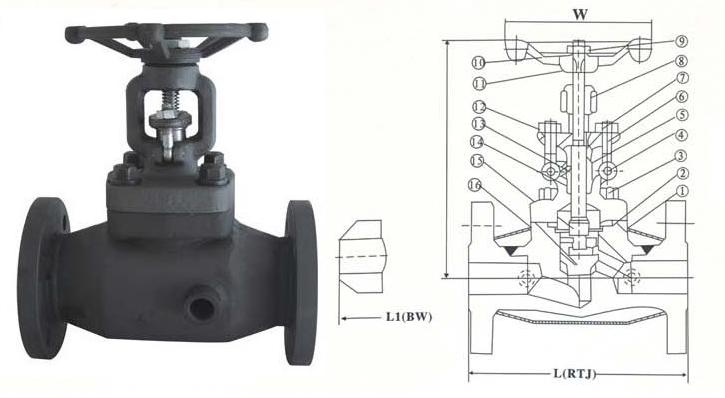

    五、鍛鋼保溫截止閥尺寸和重量:

    NPS

    1/2

    3/4

    1

    1 1/4

    1 1/2

    2

    L(RF)
    L1 (BW)

    150

    108

    117

    117

    140

    165

    203

    300

    140

    152

    152

    178

    190

    216

    600

    165

    190

    190

    229

    241

    292

    H(OPEN)

    150,300

    158

    169

    169

    236

    246

    283

    600

    169

    197

    197

    246

    283

    320

    W

    100

    100

    100

    160

    160

    180

    2-G

    3/8

    3/8

    3/8

    1/2

    1/2

    1/2

    六、鍛鋼保溫截止閥標準材質明細表:

    序號

    零件名稱

    CS to ASTM

    AS to ASTM

    AS to ASTM

    Type A105

    Type F22

    Type F304(L)

    Type A105

    1

    閥體

    CS to ASTM

    AS to ASTM

    AS to ASTM

    CS to ASTM

    2

    閥座

    Type A105

    Type F22

    Type F304(L)

    Type A105

    3

    閘板

    A105

    A182F22

    A182F304(L)

    A105

    4

    閥桿

    A276 420

    A276 304

    A276 304(L)

    A276 420

    5

    墊片

    316夾柔性石墨+graphite

    316夾PTFE SS+PTFE

    6

    閥蓋

    A105

    A182 F22

    A182 F304(L)

    A182 F316(L)

    7

    閥蓋螺栓

    A105

    A182 F22

    A182 F304(L)

    A182 F316(L)

    8

    圓柱銷

    A276 420

    A276 304

    9

    填料壓套

    A276 410

    A182 F304(L)

    A182 F316(L)

    10

    活節螺栓

    A193 B7

    A193 B16

    A193 B8

    A193 B8M

    11

    填料壓板

    A105

    A182 F11

    A182 F304(L)

    A182 F316(L)

    12

    螺母

    A194 2H

    A194 4

    A194 8

    A194 8M

    13

    閥桿螺母

    A276 410

    14

    銷緊螺母

    A194 2H

    A194 4

    A194 8

    A194 8M

    15

    銘牌

    SS

    16

    手輪

    A197

    17

    潤滑墊片

    A472 431

    18

    填料

    柔性石墨

    PTFE

    適用介質

    水、蒸氣、油品等

    水、蒸氣、油品等

    硝酸、醋酸等

    適用溫度

    -29℃-425℃

    -29℃-550℃

    -29℃-180℃

    注意:客戶需求的其他材質也可采用密封材料配對由客戶指定內代件代號決定。AS=合金鋼;SS=不銹鋼

    七、鍛鋼保溫截止閥尺寸和重量:

    NPS

    1/2

    3/4

    1

    11/4

    11/2

    2

    L(RF)
    L1 (BW)

    900-1500Lb

    216

    229

    254

    279

    305

    371

    900-1500Lb

    216

    229

    254

    279

    305

    368

    H(OPEN)

    197

    197

    236

    246

    283

    330

    W

    125

    125

    160

    160

    180

    200

    2-G

    3/8

    3/8

    3/8

    1/2

    1/2

    1/2

    訂貨須知:
    一、①BJ41Y鍛鋼保溫截止閥產品名稱與型號②BJ41Y鍛鋼保溫截止閥口徑③BJ41Y鍛鋼保溫截止閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的BJ41Y鍛鋼保溫截止閥型號,請按BJ41Y鍛鋼保溫截止閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
