一、產品[H48H/Y法蘭空排止回閥]的詳細資料：
產品型號：H48H/Y
產品名稱：法蘭空排止回閥
產品簡介：H48H/Y法蘭空排止回閥（H48H、H48Y 法蘭空排止回閥）空排止回閥安裝在火電機組的高壓給水泵出口管道上，防止給水倒流，保護給水泵。該閥配合水泵最小流量自動再循環旁閥工作，當給水泵在低負荷或出口截門關閉狀態時，自動再循環旁路閥處于開啟位置，以保證水泵的安全運行。當空排止回閥（主閥）開啟時，再循環旁路閥就自動關閉。
二、產品特點：
1、閥門由止回閥和再循環旁路控制閥與節流裝置組成；
2、該閥配合再循環旁路閥工作，能防止高壓水錘對給水系統的破壞，維持系統安全運行；
3、主閥瓣隨管路流量或壓力變化而移動，借助介質壓力及彈簧作用力關閉主閥口，隨即帶動旁路閥開啟，自動保持水泵最小的允許流量。當主閥全開時，旁路閥隨之關閉；
4、閥芯采用特殊的流線結構設計，具有準確的控制流量功能，在高壓差情況下具有耐汽蝕磨損而且不易產生噪聲和振動的特點；
5、閥門密封面采用鈷基硬質合金堆焊而成，耐磨、耐沖刷、耐氣蝕、密封可靠，使用壽命長；
6、維護及檢修方便、快捷；
7、閥門適宜垂直安裝。
三、工作原理：
打開出口閥，給水泵啟動，給水達到一定壓力后，主閥瓣在給水壓力的作用下被推離主閥座，打開主閥口，給水即流出。同時由于主閥瓣的移動，帶動連桿擺動，撥動排空閥片，使再循環閥片封閉空排口，關閉循環旁閥。當給水流量減小時，主閥瓣在主閥彈簧力的作用下被推向主閥座，在關閉主閥的同時，帶動連桿撥開排空閥片，開啟再循環門維持水泵最小的允許流量。當停泵時，給水口失壓，主閥瓣自動關閉主閥口通道，防止高壓水錘對給水系統的破壞。
四、主要零件材料：
|
零件名稱 |
材料 |
|
閥體、連接法蘭、排氣法蘭、法蘭蓋 |
碳素鋼 |
|
導向軸、拔叉、軸套、滑塊、排放套、排氣盤 |
不銹鋼 |
|
閥瓣、閥瓣體、閥瓣軸、連接叉 |
碳素鋼 |
|
襯套 |
鋁青銅 |
|
螺栓、螺母 |
碳素鋼 |
五、性能規范：
|
公稱壓力 Mpa |
殼體試驗壓力Mpa |
工作壓力Mpa |
適用介質 |
工作溫度℃ |
|
20.O |
30.O |
20.O |
水 |
≤160 |

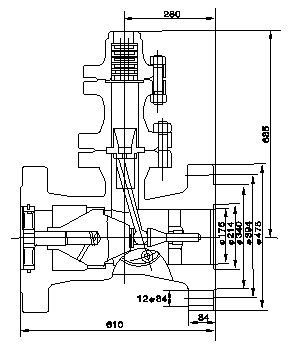

六、主要外形連接尺寸mm：
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
Z-d |
f |
f2 |
H |
KG |
|
100 |
430 |
360 |
292 |
245 |
138 |
66 |
8-41 |
3 |
6 |
630 |
285 |
|
150 |
550 |
440 |
360 |
305 |
190 |
82 |
12-Ф48 |
3 |
6 |
650 |
510 |
|
175 |
610 |
475 |
3944 |
340 |
214 |
84 |
12-Ф48 |
3 |
6 |
685 |
700 |
|
225 |
900 |
580 |
483 |
418 |
268 |
100 |
12-Ф58 |
3 |
6 |
765 |
1105 |
|
250 |
900 |
670 |
572 |
508 |
319 |
110 |
16-Ф58 |
3 |
6 |
780 |
1330 |
訂貨須知：
一、①H48H,Y法蘭空排止回閥產品名稱與型號②H48H,Y法蘭空排止回閥口徑③H48H,Y法蘭空排止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的H48H,Y法蘭空排止回閥型號，請按H48H,Y法蘭空排止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
