一、產品[電子式三通分(合)流電動調節閥]的詳細資料:
產品型號:ZRSF(H)型
產品名稱:電子式三通分(合)流電動調節閥
產品特點:凱斯特牌ZRSF(H)型電子式電動三通調節閥是由3810L系列電子式電動執行機構和三通閥組成,電動執行機構內有伺服系統,無須另配伺服放大器,電子式控制單元被設計成匣子形式,并用樹脂澆鑄,驅動量反饋檢測采用高性能導電塑料電位器,是具有1/250分辨能力的高可靠性產品,連線極為簡單,只需配DC4~20mA或DC1~5V輸入信號及220AC單相電源即可控制運轉,調節閥有合流與分流兩種作用方式,在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。電子式三通分(合)流電動調節閥,流電動調節閥,凱斯特調節閥。
二、主要技術參數與性能指標:
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑dn (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
分流 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
||||||
行程mm |
16 |
25 |
40 |
60 |
100 |
||||||||
允許壓差△MPa |
≤公稱壓力MPa |
||||||||||||
基本誤差% |
±2.5 |
||||||||||||
回差% |
2.5 |
||||||||||||
死區% |
1.0 |
||||||||||||
始終點偏差% |
±2.5 |
||||||||||||
額定行程偏差% |
2.5 |
||||||||||||
允許泄漏量Q |
Kv值的0.05% |
||||||||||||
可調范圍 |
30:1 |
||||||||||||
公稱壓力
介質溫度
閥體材料 |
1.6MPa |
常溫-20℃~+200℃ 鑄鐵HT200 |
|||||||||||
4.0MPa |
常溫-20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
||||||||||||
中溫-40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
|||||||||||||
6.4MPa |
常溫-20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
||||||||||||
中溫-40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |

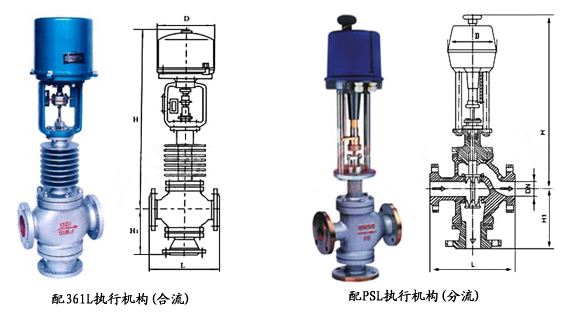

三、凱斯特牌ZRSH三通合流調節閥外形尺寸及附圖:
公稱通徑(DN) |
L |
D |
H1 |
H |
|||||
PN(Mpa) |
PN(Mpa) |
常溫 |
中溫 |
||||||
1.6 |
4.0 |
6.4 |
1.6 |
4.0 |
6.4 |
||||
25 |
185 |
190 |
200 |
225 |
140 |
150 |
160 |
555 |
707 |
32 |
200 |
200 |
210 |
225 |
150 |
160 |
170 |
561 |
709 |
40 |
220 |
220 |
235 |
225 |
160 |
170 |
180 |
660 |
812 |
50 |
250 |
255 |
265 |
255 |
180 |
190 |
200 |
675 |
827 |
65 |
275 |
285 |
295 |
255 |
200 |
210 |
220 |
863 |
1027 |
80 |
300 |
310 |
320 |
255 |
210 |
230 |
240 |
868 |
1032 |
100 |
350 |
360 |
370 |
255 |
220 |
250 |
260 |
872 |
1036 |
125 |
410 |
430 |
440 |
255 |
260 |
300 |
300 |
905 |
1200 |
150 |
450 |
465 |
475 |
310 |
280 |
320 |
320 |
920 |
1135 |
200 |
550 |
560 |
570 |
310 |
320 |
380 |
380 |
950 |
1165 |
250 |
635 |
660 |
670 |
310 |
475 |
475 |
1203 |
1485 |
|
300 |
720 |
740 |
740 |
310 |
585 |
585 |
1265 |
1557 |

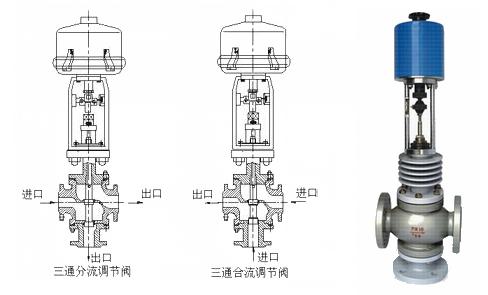

四、凱斯特牌ZRSH三通合流調節閥外形尺寸及附圖:
公稱通徑(DN) |
L |
D |
H1 |
H |
||||
PN(Pma) |
PN(Mpa) |
|||||||
1.6 |
4.0 |
6.4 |
1.6 |
4.0 |
6.4 |
|||
80 |
300 |
310 |
320 |
255 |
225 |
250 |
265 |
885 |
100 |
350 |
350 |
370 |
255 |
245 |
275 |
285 |
897 |
125 |
410 |
425 |
440 |
255 |
285 |
320 |
325 |
931 |
150 |
450 |
460 |
475 |
310 |
305 |
340 |
345 |
945 |
200 |
550 |
560 |
570 |
310 |
350 |
400 |
410 |
979 |
250 |
635 |
660 |
670 |
310 |
540 |
540 |
1268 |
|
300 |
720 |
740 |
770 |
310 |
612 |
612 |
1294 |
訂貨須知:
一、①ZRSF(H)型電子式三通電動調節閥產品名稱與型號②ZRSF(H)型電子式三通電動調節閥口徑③ZRSF(H)型電子式三通電動調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的ZRSF(H)型電子式三通電動調節閥型號,請按ZRSF(H)型電子式三通電動調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的閥門凱斯特專家為您審核把關。
