油田閥
CYZ40H油密封差壓閘閥
    • 產品型號:
    • CYZ40H
    • 產品口徑:
    • 50-400mm
    • 產品壓力:
    • 1.6-16.0Mpa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、產品[CYZ40H油密封差壓閘閥]的詳細資料:
    產品名稱:油密封差壓閘閥
    產品型號:CYZ40H
    產品簡介:CYZ40H油密封差壓閘閥啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節。密封面采用不銹鋼和硬質合金,使用壽命長 , 結構長度短 ,制造工藝性好,流體阻力小,密封面受介質的忡刷和侵蝕小,適用范圍廣。該產品 廣泛適用于石油化工,火力發電廠等油品、水蒸汽管路人作接通或截斷管路中介質的啟閉裝置。
    結構特點:
          CYZ40H油密封差壓閘閥主要由閥體、閥蓋、閥桿、閥瓣等零件組成。 CYZ40H 油密封差壓閘閥閥體采用WCB鑄造,形體簡單 、美觀, 介質流向不受限制, 不擾流、不降低壓力,開閉較省力等。 閘板閥密封面形為楔形 , 楔形角隨閥門參數而異。 焊有不銹鋼或硬功夫質合金;閥桿采用明桿式帶動閥板一起升降,閥桿上的傳動內螺紋在殼體外部,因此,可根據閥桿的運動方向和位置直觀地判斷閥板的啟閉和位置,而且傳動內螺紋便于潤滑和不受流體腐蝕; CYZ40H 油密封差壓閘閥是在現有楔式彈性閘閥結構的基礎上發展出來的,即在現有楔式閘閥閥體的中腔丙閥座位置處,各裝有一個自動壓油密封潤滑機構,這個機構盛有密封脂的油缸,可沿油缸內表面移動的活塞和閥座組成。
    工作原理:
      當轉動手輪,通過手輪與閥桿的螺紋的進、退,提升或下降與閥桿連接的閥板,達到開啟和關閉的作用 。 當閥關閉時,閥體中腔內充滿介質壓力,在閥后,即閥的下游端,由于介持被切斷,與中腔形成一個壓力差值,在這壓力差作用下,推動活塞向下運動,從而壓縮油缸內的密封脂,通過閥座通道進入閥座密封面上形在密封油膜,從而實現密封。在閥體外部的前后部位,各裝有一個密封脂補償壓入機構,當閥匯漏需補償密封脂時,只需旋轉壓蓋,密封脂便可通過閥體的油孔,進入閥座密封面上又實現了密封。
    二、CYZ40H,CYZ41H,差壓油密封彈性閘閥型號:
    公稱壓力
    產 品  型  號
    1.6~16.0MPa  150~900Lb
    CYZ40H、CYZ41H、CYZ40Y、CYZ41Y、KCYZ40Y、KCYZ41Y
    三、CYZ40H,CYZ41H,差壓油密封彈性閘閥性能規范:
    壓力等級
    常溫下壓力試驗(MPa)
    適用溫度(℃)
    適用介質
    殼體試驗
    密封試驗
    上密封試驗
    抗硫型
    基本型
    公稱壓力
    PN(MPa)
    1.6
    2.4
    1.76
    1.76
    -29-121或按用戶服務要求
    含H2S和CO2>500Mg/m3的介質
    石油、天然氣、水等
    2.5
    3.75
    2.75
    2.75
    4.0
    6.0
    4.4
    4.4
    6.4
    9.6
    7.04
    7.04
    10.0
    15.0
    11.0
    11.0
    16.0
    24.0
    17.6
    17.6
    磅級Lb
    150
    2.93
    2.07
    2.07
    300
    7.58
    5.52
    5.52
    400
    10.0
    7.31
    7.31
    600
    15.0
    11.03
    11.03
    900
    22.4
    16.54
    16.54
    四、CYZ40H,CYZ41H,差壓油密封彈性閘閥主要零件材料:
    零件名稱
    閥體、閥蓋
    閘板
    閥座
    閥桿
    閥桿螺母
    密封面
    材料
    基本型
    WCB
    WCB+13Cr/STL
    合金鋼+13Cr
    合金鋼
    鋁青銅
    聚四氟乙稀PTFE
    抗硫型
    WCB抗硫處理
    WCB+STL
    合金鋼+STL
    318鋼
    增強聚四氟乙稀PTFE
    五、CYZ40H,CYZ41H,差壓油密封彈性閘閥產品標準:
    通用閥門法蘭和對焊連接鋼制閘閥 GB12234
    法蘭連接金屬閥門的結構長度 GB12221
    整體鑄鋼管法蘭 JB/T79.1~97.4
    天然氣地面設施抗硫化物應力開裂金屬材料要求 SY/T0599
    鋼制閥門一般要求 GB/T12224
    通用閥門供貨要求 GB/T12252
    閥門的檢驗與試驗 JB/T9092
    通用閥門  標志 GB/T12220

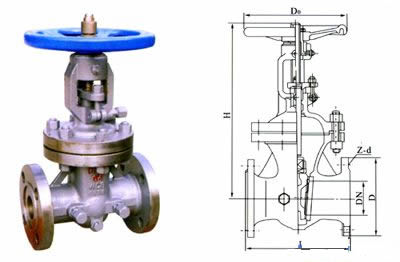

    六、CYZ40H,CYZ41H,差壓油密封彈性閘閥主要外型尺寸及重量:
    公稱壓力
    PN(MPa)
    尺寸
    DN
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    400
    1.6
    L
    250
    265
    280
    300
    325
    350
    400
    450
    500
    550
    600
    H
    425
    445
    540
    620
    740
    820
    1050
    1245
    1475
    1755
    1930
    Kg
    28
    34
    45
    64
    75
    106
    151
    211
    302
    377
    578
    2.5
    L
    250
    265
    280
    300
    325
    350
    400
    450
    500
    550
    600
    H
    425
    445
    540
    620
    740
    810
    1080
    1282
    1500
    1820
    2015
    D0
    240
    240
    280
    320
    360
    400
    450
    500
    500
    560
    560
    Kg
    34
    38
    51
    74
    98
    117
    196
    226
    354
    490
    558
    4.0
    L
    250
    280
    310
    350
    400
    450
    550
    650
    750
    H
    435
    445
    550
    670
    775
    895
    1100
    1332
    1530

     -
    D0
    280
    280
    320
    360
    400
    400
    450
    500
    560
     -
     -
    Kg
    38
    45
    66
    89
    117
    147
    242
    340
    453
     -
     -
    6.4
    L
    250
    280
    310
    350
    400
    450
    550
    650
    750
     -
    H
    438
    475
    555
    670
    772
    895
    1137
    1332
    1530
     -
     -
    D0
    280
    280
    320
    360
    400
    450
    560
    560
    600
     -
    Kg
    45
    53
    77
    112
    158
    223
    317
    377
    410
    10.0
    L
    250
    280
    310
    350
     -
    450
    550
    650
    750
     -
    H
    510
    540
    600
    690
     -
    985
    1085
    1215
    1365
     -
    D0
    280
    280
    320
    360
     -
    450
    560
    600
    650
     -
     -
    Kg
    54
    64
    93
    135
     -
    268
    381
    452
    493
     -
     -
    16.0
    L
    300
    340
    390
    450
     -
    600
    750
    850
    950
    H
    467
    660
    680
    785
     -
    985
    1190
    1395
    1595
    D0
    320
    360
    360
    450
     -
    500
    560
    600
    650
     -
    Kg
    72
    85
    121
    176
     -
    350
    490
    580
    635
    -
    -
    訂貨須知:
    一、①差壓油密封彈性閘閥產品名稱與型號②差壓油密封彈性閘閥口徑③差壓油密封彈性閘閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特閥門差壓油密封彈性閘閥型號,請按差壓油密封彈性閘閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
