視鏡
SG-Ⅱ玻璃管視鏡(視盅)
    • 產品型號:
    • SG-Ⅱ玻璃管視鏡(視盅)
    • 產品口徑:
    • 15-150mm
    • 產品壓力:
    • 0.25-1.0Mpa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、產品[SG-Ⅱ玻璃管視鏡]的詳細資料:
    產品名稱:玻璃管視鏡(視盅)
    執行標準:HGS07-126~127
    公稱通徑:DN15~150mm
    產品概述:玻璃管視鏡俗稱視盅,又叫管道視盅、法蘭管道視盅,它是工業管道裝置上主要附件之翼,它的最大特點是擁有360°的觀察面,在石油、化工、醫藥、食品等工業生產裝置的管道中,可以從各個方位隨時觀察到管道中液體、氣體、蒸汽等介質流動及反應情況,起到監視生產、避免生產過程中事故發生的作用。耐壓較低,一般適用于低壓管道,公稱壓力6公斤/厘米2的玻璃管視鏡中玻璃管無正式產品,如選用須進行試制。
    玻璃視盅特點:

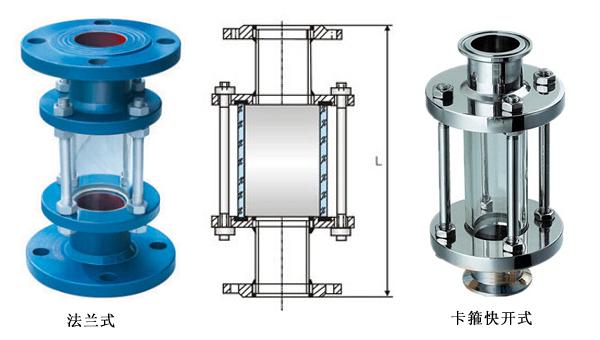

          玻璃管視盅由連接法蘭、連接導管、玻璃管固定法蘭、玻璃管、加長螺栓、密封墊片組成。其中玻璃管固定法蘭夾住玻璃管,用加長螺栓固定,在同過連接導管連接上管道連接法蘭,這樣就組成了一個整體的玻璃管視盅。玻璃管視鏡用于排液或糟前的固流,冷卻水等液體管路上以觀察液體流動情況。閥體材料:有碳鋼、不銹鋼、襯膠、襯氟等多種。公稱壓力范圍:有2.5、6公斤/厘米2兩種。工作溫度:金屬≤200℃,塑料≤80℃,允許急變溫度80℃ 公稱直徑:DN15~DN150厘米。 玻璃視盅它的最大特點是擁有360℃的觀察面,可以從各個方位觀察到管道內介質的情況;耐壓較低,一般適用于低壓管線。
    玻璃視盅安裝與維護:
    1、玻璃視盅是用于觀察液體、氣體、蒸汽等介質的流動反應設備,其視窗玻璃應保持干凈無灰塵;
    2、玻璃管視盅的視窗玻璃屬宜損件,安裝視鏡時要輕拿輕放,均勻受力;
    3、視盅玻璃耐溫耐壓有一定的局限,請嚴格執行說明書上之規定;
    4、允許急變溫度<60℃,玻璃因溫差過大會破裂;
    5、根據壓力要求,可以適當加大上下法蘭的厚度,玻璃管的厚度,以提高抗壓能力,但相差不大。
    玻璃視盅用途:
          玻璃法蘭視盅適用于在石油、化工、醫藥、食品等工業生產裝置的管道中,玻璃管視盅能隨時觀察管道中的液體、氣體、蒸氣等介質的流動及反應情況,起到監視生產、避免生產過程中事故發生的作用。玻璃視盅是工業管道裝置上主要附件之一,使用非常廣泛。玻璃視盅用于排液或糟前的固流,冷卻水等液體管路上以觀察液體流動情況。閥體材料:有碳鋼、不銹鋼、襯膠、襯氟等多種。公稱壓力范圍:有2.5、6公斤/厘米2兩種。工作溫度:金屬≤200℃,塑料≤80℃,允許急變溫度80℃ 公稱直徑:DN15~DN150厘米。
    二、玻璃視盅主要技術參數:
     技術參數
     型號
     玻璃管視鏡
     螺栓螺母
     20# 304 316L
     規格
     DN15~DN300
     連接方式
     螺紋 法蘭 卡箍
     主體材質
     碳鋼 304 304L 316 316L
     工作溫度
     石英:-30~800℃
     碳鋼襯氟 玻璃鋼 FRPP
     硅硼:-30~250℃
     視窗
     硼硅玻璃 石英玻璃
     法蘭標準
     0.6~4.0Mpa 150~300LB
     適用壓力
     0~0.6MPa
     公稱壓力
     GB HG JIS ANSI DIN
     密封墊片
     NBR 金屬石墨 PTFE
     制造標準
     HGJ502-501-86
    三、SG-Ⅱ玻璃管視鏡、SG-Ⅱ玻璃管視盅主要尺寸:(mm)
    產品代號
    G
    公稱直徑DN
    結構尺寸
    玻璃管
    備注
    L
    D
    D1
    D2
    N-фd
    直徑
    厚度
    -
    1/2
    15
    250
    95
    65
    46
    4-ф14
    40
    5
    本系列視鏡工作壓力≤1.0MPa
    -
    3/4
    20
    250
    95
    75
    55
    4-ф14
    40
    5
    SG-Ⅱ-01
    1
    25
    250
    110
    85
    65
    4-ф14
    50
    5
    SG-Ⅱ-02
    1-1/4
    32
    250
    120
    100
    78
    4-ф18
    70
    6
    SG-Ⅱ-03
    1-1/2
    40
    250
    120
    110
    85
    4-ф18
    70
    6
    SG-Ⅱ-04
    2
    50
    250
    120
    125
    100
    4-ф18
    70
    6
    SG-Ⅱ-05
    2-1/2
    65
    250
    155
    145
    120
    4-ф18
    100
    8
    SG-Ⅱ-06
    3
    80
    250
    155
    160
    135
    4-ф18
    100
    8
    SG-Ⅱ-07
    4
    100
    250
    170
    180
    155
    8-ф18
    120
    10
    -
    5
    125
    250
    200
    210
    185
    8-ф18
    140
    10
    -
    6
    150
    250
    230
    240
    210
    8-ф23
    170
    12
    法蘭標準:HG20592-97PN1.0當客戶需用GB、SH、HGI、JB或ANSI、JIS等標準或改變壓力等級時,請在訂貨合同中注明。

    訂貨須知:
    一、①玻璃管視鏡產品名稱與型號②玻璃管視鏡口徑③玻璃管視鏡是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的玻璃管視鏡型號,請按玻璃管視鏡型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
