JJ.BY1取壓針型閥

- 產品型號:
- JJ.BY1
- 產品口徑:
- 6-25mm
- 產品壓力:
- 16.0-32.0Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品[JJ.BY1取壓針型閥]的詳細資料：

型號： JJ.BY1
產品名稱：取壓針型閥
特性:
1. 標準制造: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 法蘭連接,卡套連接
3. 結構特征: 錐面密封
4. 閥門檢驗與試驗: GB/T13927-1992

5. 公稱壓力:≤10000Psi

6. 適用工作溫度:-29℃～+538℃

7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…

二、主要零件材料

序號 NO.	零件名稱 Part name	材質 Material
1	卡套 Ferrule	20# A105 SS304 SS304L SS316 SS316L
2	O形密封圈 O-Ring	橡膠Rubber
3	管接頭 Connector	20# A105 SS304 SS304L SS316 SS316L
4	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
5	閥蓋墊片 Bonnet Gasket	紫銅(Red copper) PTFE
6	閥蓋Bonnet	20# A105 SS304 SS304L SS316 SS316L
7	填料墊 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
8	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
9	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
10	鎖緊螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
11	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L
12	手輪 Handle	20# A105 SS304 SS304L SS316 SS316L
13	帶帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

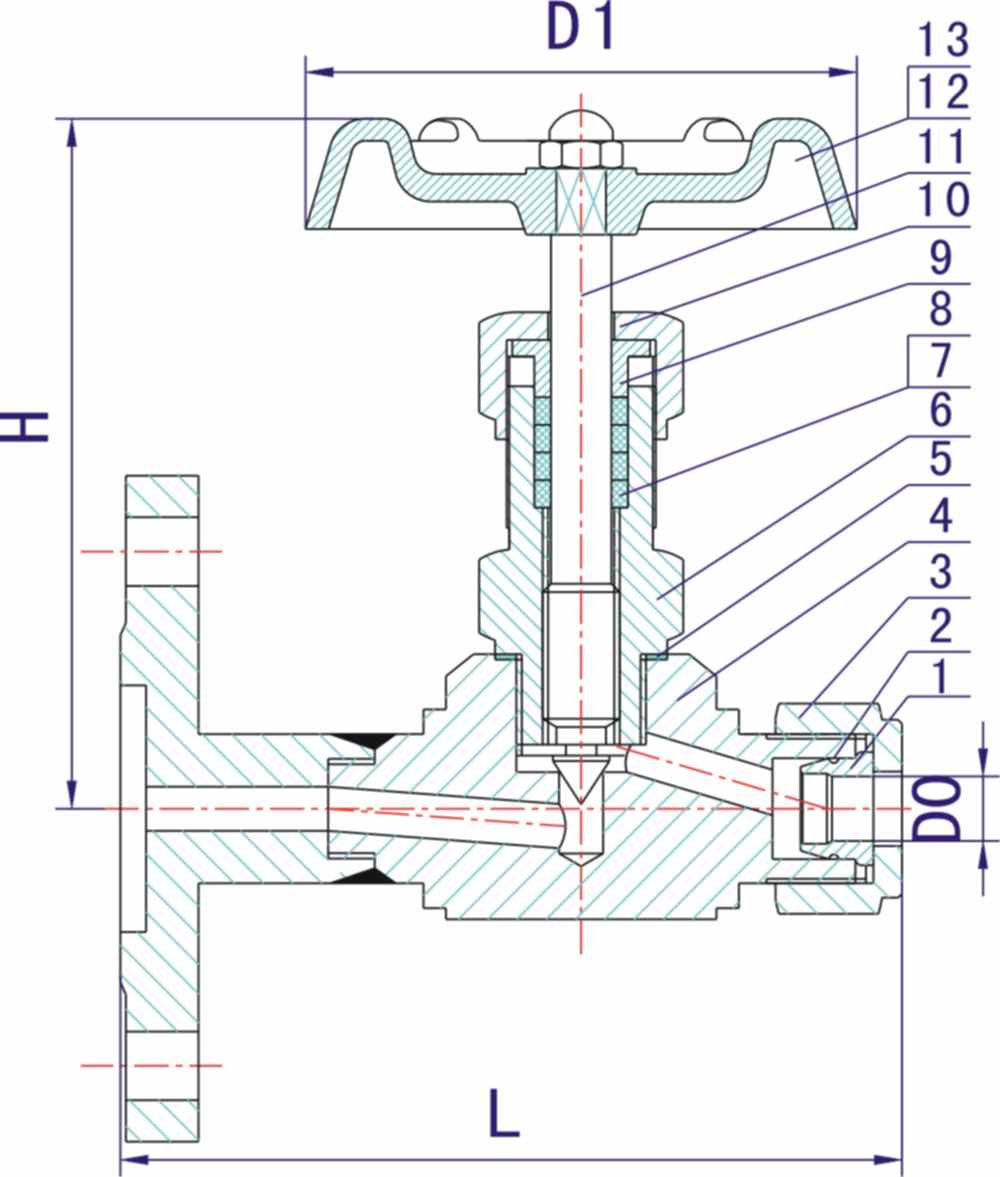

三、JJ.BY1取壓針型閥外形及結構尺寸 (mm)

ITEM NO.	公稱通徑 DN Nominal bore	D0	D1	L	H
JJ.BY1-1	DN6	ø12	60	105	87
JJ.BY1-2	DN6	ø14	70	110	90

訂貨須知：
一、①JJ.BY1取壓針型閥產品名稱與型號②JJ.BY1取壓針型閥口徑③JJ.BY1取壓針型閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的JJ.BY1取壓針型閥型號，請按JJ.BY1取壓針型閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
