氯氣專用閥

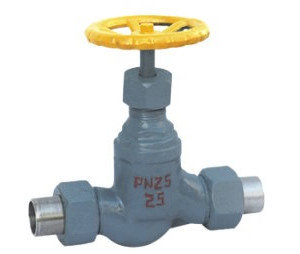

J21B氨用截止閥
    • 產品型號:
    • J21B
    • 產品口徑:
    • 10-32mm
    • 產品壓力:
    • 1.0-2.5Mpa
    • 產品材質:
    • 鑄鐵 鑄鋼
產品說明
  • 一、產品[J21B氨用截止閥]詳細資料:
    產品名稱:氨氣截止閥
    產品型號:J21B
    產品簡介:
    J21B氨用截止閥與J11H內螺紋截止閥結構有所相同。本閥為氨液的管路或裝置設計。適用于全開和全關,不允許作調節和節流。由于本閥特殊的結構及體積小、開啟或關閉行程相對較短,而且具有非??煽康那袛喙δ堋⒚芊庑阅芎?,便于拆卸與維修。較小的流量,使閥多用在公稱通徑比較小和介質工作溫度不高的地方。本閥門使用于煉油廠、石油化工廠、石油化工廠的液化氣系統,作為控制介質截的啟閉裝置。
    閥門結構特點:J21B氨用截止閥主要閥體、接頭、閥蓋、閥桿、螺帽、手輪等部件組成。J21B氨用截止閥閥座采用鑄鋼材料,以及Z字形結構。Z形密封平面與啟閉件是塞形的閥瓣,啟閉行程短,其密封性好。此閥閥瓣沿流體的中心線作直線運動與密封面平行。J21B氨用截止閥閥蓋采用螺母式,并帶壓蓋螺帽。此結構屬于強制密封式閥,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。在閥門開啟狀態時,與填料一起兩層密封作用,并對填料有一定的保護作用。開啟高度一般僅為閥座通道直徑的1/4,在開啟和關閉過種中,由于閥瓣與閥體密封面間的摩控力比閘閥小,因而耐磨。閥進出口端為外螺紋式,配有內螺紋對焊式管接頭。此閥結構合理,外形精巧美觀,深受廣大客戶的好評。
    閥門工作原理:J21B氨用截止閥作業開啟時,閥瓣的開啟高度,為公稱直徑的25%~30%時,流體從Z型閥的下部流入,使流量已達到最大,表示閥門已達全開位置。J21B氨用閥截止閥的全開位置,應由閥瓣的行程來決定。手輪順時針方向轉時,閥桿向下移動,閥瓣下降使密封面密合,將通路切斷。逆轉時則開啟,閥桿提到最高點上密封起作用。
    閥門零部件材料:



    零件名稱
    閥體、閥蓋
    閥瓣
    閥桿
    墊片
    填料
    J21B-25Z
    鑄 鐵
    碳 鋼
    優質碳鋼
    聚四氟乙烯
    聚四氟乙烯
    J21F-25Z
    閥門性能規范:



    公稱壓力
    PN(MPa)
    試驗壓力PS(MPa)
    工作壓力
    P(MPa)
    工作溫度
    (℃)
    適用介質
    殼體
    密封
    2.5
    2.75
    3.75
    2.5
    ≤150
    氨、氨液

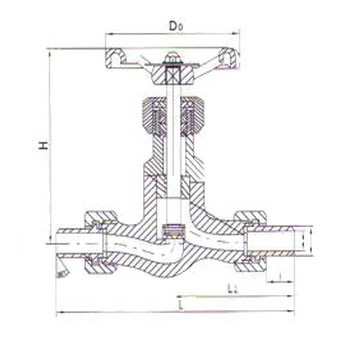

    閥門結構圖:
    閥門連接尺寸:



    公稱通徑
    DN(mm)
    尺 寸
    L
    D
    D1
    H
    H1
    D2
    10
    175
    14
    20
    170
    190
    80
    15
    180
    20
    26
    170
    150
    80
    20
    190
    23
    30
    175
    155
    100
    25
    213
    28
    34
    190
    165
    120
    32
    -
    -
    -
    -
    -
    140
    訂貨須知:
    一、①氨氣專用截止閥產品名稱與型號②氨氣專用截止閥口徑③氨氣專用截止閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的氨氣專用截止閥型號,請按氨氣專用截止閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
