電站閥
J61Y電站高壓截止閥
    • 產品型號:
    • J61Y
    • 產品口徑:
    • 10-100mm
    • 產品壓力:
    • 20.0-32.0Mpa
    • 產品材質:
    • WCB 不銹鋼
產品說明

  • J61Y電站高壓截止閥產品用途

    J61Y 型 PN200~PN320 高溫對接焊電站截止閥適用于公稱壓力PN200~PN320 及P54/100V-P57/170V ，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質。
    電站高壓截止閥產品特點
    1、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接
    2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長
    3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
    4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠
    電站高壓截止閥執行標準
    設計標準：JB/T 3595/E101
    結構長度：JIS E101
    對焊端：ANSI B16.25
    試驗與檢驗：JIS E101
    壓力-溫度：JB/T 3595
    產品標識：GB/T 12220
    供貨規范：JIS E101

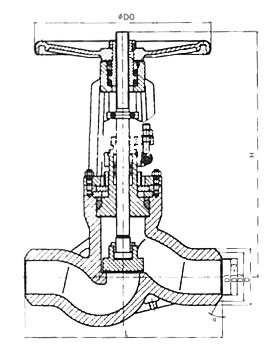

    電站高壓截止閥結構圖
    電站高壓截止閥性能參數



    型號
    J61H-200V
    J41Y-200V
    工作壓力（MPa）
    19.6
    15.58
    6.96
    19.6
    15.58
    6.96
    適用溫度（℃）
    ≤200
    ≤450
    ≤570
    ≤200
    ≤450
    ≤570
    適用介質
    水、蒸汽等
    材料
    閥體、閥蓋
    鉻鉬釩鋼
    閥瓣
    鉻鉬釩鋼＋堆焊硬質合金
    閥座
    鉻鉬釩鋼＋堆焊硬質合金
    閥桿
    鉻鉬釩鋼
    電站高壓截止閥主要外形和連接尺寸



    公稱通徑DN
    主要外形尺寸和連接尺寸
    重量
    L
    D1
    D2
    D3
    α
    H
    Do
    J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V
    10
    120
    12
    25
    /
    37.5
    185
    140
    2.8
    15
    150
    17
    36
    /
    37.5
    247
    200
    7.5
    20
    135 170
    22
    42
    /
    37.5
    248
    200
    9
    25
    135 170
    26
    42
    /
    37.5
    248
    240
    9.5
    32
    170 180
    31
    44
    /
    37.5
    248.5
    280
    15
    40
    230
    38
    60
    /
    37.5
    440
    280
    23
    50(1)
    250
    50
    82
    /
    32
    450
    320
    60
    50(2)
    320 350
    50
    82
    /
    32
    450
    320
    64
    65
    370 260
    69
    100
    110
    32
    669
    400
    74
    80
    400 430 470
    84
    108
    130
    32
    669
    450
    112.5
    100
    455 560
    107
    144
    165
    32
    755
    500
    178.5
    注：DN50為兩種結構
    J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V
    10
    120
    120
    12
    28
    /
    37.5
    189
    140
    3
    15
    150
    150
    17
    40
    /
    37.5
    250
    200
    9
    20
    135 170
    135 170
    22
    46
    /
    37.5
    252
    200
    11
    25
    135 170
    135 170
    26
    46
    /
    37.5
    254
    240
    13
    32
    170 180
    170 180
    31
    49
    /
    37.5
    254
    280
    17
    40
    230
    230
    38
    60
    /
    37.5
    440
    280
    23
    50(1)
    250
    250
    50
    90
    /
    32
    453
    320
    68
    50(2)
    320 350
    320 350
    50
    90
    /
    32
    455
    320
    72
    65
    370 260
    370 260
    69
    104
    110
    32
    630
    400
    83
    80
    400 430 470
    400 430 470
    84
    110
    140
    32
    672
    450
    118
    100
    455 560
    455 560
    107
    148
    170
    32
    761
    500
    185

    訂貨須知：
    一、①高溫高壓電站專用閥產品名稱與型號②高溫高壓電站專用閥口徑③高溫高壓電站專用閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特閥門高溫高壓電站專用閥型號，請按高溫高壓電站專用閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
