DT973H/Y雙向金屬硬密封蝶閥

- 產品型號:
- DT973H/Y
- 產品口徑:
- 50-1200mm
- 產品壓力:
- 0.6-4.0Mpa
- 產品材質:
- 碳鋼、不銹鋼
聯系我們

產品說明

一、產品[DT973H/Y雙向金屬硬密封蝶閥]的詳細資料：

產品名稱：雙向金屬硬密封蝶閥

產品型號：DT973H/Y

產品概述：DT973H/Y電動雙向金屬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

二、電動雙向金屬密封蝶閥特點

DT973H/Y電動雙向金屬密封蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

三、電動雙向金屬密封蝶閥采用標準

設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

四、電動雙向金屬密封蝶閥執行機構

1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
3.相對溫度：≤90%(25℃時）
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性　　氣體混合物。（詳見GB3836.1）
5.防護等級：戶外型和防爆型為IP55（可訂制IP67）。
6.工作制：為短時10分鐘（可訂制30分鐘）。

五、電動雙向金屬密封蝶閥主要技術參數

公稱通徑	DN（mm）	50～2000				50～500
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
滲漏率	＜0.1×DNmm3/s（符合GB/T13927-92標準）
適用溫度	碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃
適用介質	空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式	蝸桿蝸輪傳動、氣傳動、電傳動

六、電動雙向金屬密封蝶閥主要零件材質

零件名稱	材料
閥體	鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	不銹鋼與耐高溫石棉板組合成多層次
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
軸承	奧氏體不銹鋼、304氮化
填料	柔性石墨

七、電動雙向金屬密封蝶閥三偏心特點及原理

偏心蝶閥設計有二處偏心：閥板的旋轉軸偏離閥板密封圈的截面中心;旋轉軸偏離管道中心。
開啟時，閥板密封圈面上各點同時脫離密封面，閥板轉動與密封圈之間無擠壓現象，提高了密封圈的壽命。使密封圈保持——可自動調整的最佳的密封效果。采用橡膠和增強聚四氟乙烯密封圈，泄露等級為Ⅵ級，達到零泄露。彈性金屬不銹鋼密封圈，可用于高溫及其它較苛刻的場合。

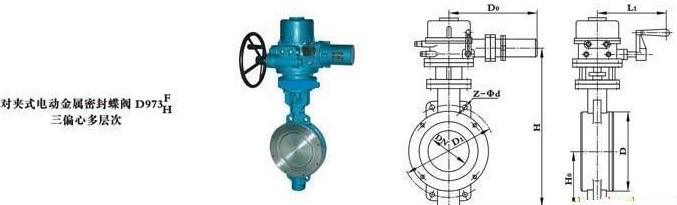

八、電動雙向金屬密封蝶閥外形尺寸

PN0.6MPa～PN1.0MPa外形尺寸

公稱通徑		長度標準值	外形尺寸（參考值)				連接尺寸 (標準值)				重量 (kg)
公稱通徑		長度標準值	H	H3	A3	B3	PN0.6MPa		PN1.0MPa
毫米	英寸	L	H	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	530	250	255	110	4-14	125	4-18	12
65	21/2	46	115	530	250	255	130	4-14	145	4-18	13
80	3	64	120	565	250	255	150	4-18	160	8-18	15
100	4	64	138	600	250	255	170	4-18	180	8-18	17
125	5	70	164	640	250	255	200	8-18	210	8-18	27
150	6	76	175	705	300	315	225	8-18	240	8-22	29
200	8	89	215	775	300	315	280	8-18	295	8-22	45
250	10	114	243	945	300	315	335	12-18	350	12-22	69
300	12	114	285	1070	300	315	395	12-22	400	12-22	86
350	14	127	320	1140	300	315	445	12-22	460	16-22	122
400	16	140	350	1210	300	315	495	16-22	515	16-26	141
450	18	152	350	1335	575	714	550	16-22	565	20-26	191
500	20	152	380	1415	575	714	600	20-22	620	20-26	260
600	24	154	435	1605	656	810	705	20-26	725	20-30	380
700	28	165	480	1844	656	810	810	24-26	840	24-30	450
800	32	190	530	2040	656	810	920	24-30	950	24-33	650
900	36	203	595	2255	785	863	1020	24-30	1050	28-33	830
1000	40	216	650	2380	785	863	1120	28-30	1160	28-36	1050
1200	48	254	775	2640	785	863	1340	32-33	1380	32-39	1400
1400	56	279	870	2886			1560	36-36	1590	36-42	1900
1600	64	318	1000	3156			1760	40-36	1820	40-48	2900
1800	72	356	1110	3421			1970	44-39	2020	44-48	4000
2000	80	406	1250	3685			2180	48-42	2230	48-48	5300

PN1.6MPa～2.5MPa外形尺寸

公稱通徑		長度標準值	外形尺寸（參考值）				連接尺寸 (標準值)				重量 (kg)
公稱通徑		長度標準值	H	H3	A3	B3	PN1.6MPa		PN2.5MPa
毫米	英寸	L	H	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	530	250	255	125	4-18	125	4-18	12
65	21/2	46	115	530	250	255	145	4-18	145	8-18	13
80	3	64	120	565	250	255	160	8-18	160	8-18	15
100	4	64	138	600	250	255	180	8-18	190	8-22	17
125	5	70	164	640	250	255	210	8-18	220	8-26	27
150	6	76	175	705	300	315	240	8-22	250	8-26	29
200	8	89	215	775	300	315	295	12-22	310	12-26	45
250	10	114	243	945	300	315	355	12-26	370	12-30	69
300	12	114	285	1070	300	315	410	12-26	430	16-30	86
350	14	127	320	1140	300	315	470	16-26	490	16-33	122
400	16	140	350	1210	300	315	525	16-30	550	16-36	141
450	18	152	350	1335	575	714	585	20-30	600	20-36	191
500	20	152	380	1415	575	714	650	20-33	660	20-36	260
600	24	154	435	1605	656	810	770	20-36	770	20-39	380
700	28	165	480	1844	656	810	840	24-36	875	24-42	450
800	32	190	530	2040	656	810	950	24-39	990	24-48	650
900	36	203	595	2255	785	863	1050	28-39	1090	28-48	830
1000	40	216	650	2380	785	863	1170	28-42	1210	28-56	1050
1200	48	254	775	2640	785	863	1390	32-48	1420	32-56	1400
1400	56	279	870	2886			1590	36-48	1640	36-62	1900
1600	64	318	1000	3156			1820	40-56	1860	40-62	2900
1800	72	356	1110	3421			2020	44-56	2070	44-70	4000
2000	80	406	1250	3685			2230	48-62	2300	48-70	5300

PN4.0MPa外形尺寸

公稱通徑		結構長度（標準值）	外形尺寸（參考值）				連接尺寸(標準值)
公稱通徑		結構長度（標準值）	H	H3	A3	B3	PN4.0MPa
毫米	英寸	L	H	H3	A3	B3	D1	Z-d
50	2	43	112	530	250	255	125	4-18
65	21/2	46	115	530	250	255	145	8-18
80	3	64	120	565	250	255	160	8-18
100	4	64	138	600	250	255	190	8-22
125	5	70	164	640	250	255	220	8-26
150	6	76	175	705	300	315	250	8-26
200	8	89	208	775	300	315	320	12-30
250	10	114	243	945	300	315	385	12-33
300	12	114	285	1070	300	315	450	16-33
350	14	127	320	1140	300	315	510	16-36
400	16	140	350	1210	300	315	585	16-39
450	18	152	350	1335	575	714	610	20-39
500	20	152	380	1415	575	714	670	20-42

注:法蘭標準:GB/T9113.1-2000 GB/T911.5.1-2000
用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。
注：Ds-代表雙向密封結構

訂貨須知：
一、①對夾式彈性硬密封蝶閥產品名稱與型號②對夾式彈性硬密封蝶閥口徑③對夾式彈性硬密封蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的對夾式彈性硬密封蝶閥型號，請按對夾式彈性硬密封蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
