尿素專用閥

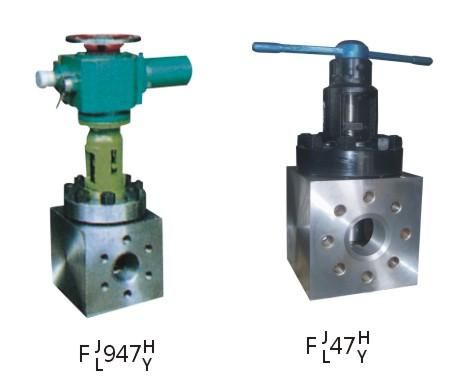

J/L47H/Y平衡角式截止閥
    • 產品型號:
    • J/L47H/Y
    • 產品口徑:
    • 6-200mm
    • 產品壓力:
    • 10.0-32.0Mpa
    • 產品材質:
    • 碳鋼、不銹鋼
產品說明
  • 一、產品[J/L47H/Y平衡角式截止閥]詳細資料:
    產品名稱:平衡角式截止閥
    產品型號:J47Y(H)
    壓力等級:16.0Mpa~32Mpa
    產品規格:DN50~200mm
    產品材質:碳鋼、不銹鋼
    適用溫度:-30oC~250oC
    適用介質:氮?dú)浠旌衔?、氨液、堿液、尿素、鉀氨
    詳細資料:L/J47Y高壓角式截止閥/節流截止閥油田注水裝置本閥具有結構先進,體積小,重量輕(較同規格閥減少30%)開啟省力(開啟力矩為同規格閥的10%~20%),密封可靠,高效能,高精度,高壓差的優點。
    高壓平衡法蘭截止閥 J4B6Y J4B7Y參考API及有關標準優化設計而成,結構新穎,閥瓣有數個孔和上腔相通,達到上下壓力自平衡。采用復合填料,密封可靠,磨擦力小。密封采用活閥座結構。堆焊硬質合金。
    J47Y平衡角式截止閥結構特點:
    J/L47H/Y平衡角式截止閥/節流閥屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥六時,操作力所需要克服的阻力,是閥桿和填料的磨擦力與由介質的壓力所產生的推力,關閥門的力比開閥門的力大,所以閥桿的直徑要大,否則會發生閥桿頂彎的故障。近年來,從自密封的閥門出現后,截止閥的介質流向就改由閥瓣上方進入閥腔,這時在介質壓力作用下,關閥門的力小,而開閥門的力大,閥桿的直徑可以相應地減少。同時,在介質作用下,這種形式的閥門也較嚴密。
    二、平衡角式截止閥主要性能規范:



    型號
    公稱壓力
    試驗壓力
    工作壓力
    適用溫度
    使用介質
    強度
    密封
    J47H-160
    16
    24
    17.6
    16
    ≤200℃
    氮?dú)浠旌蠚?、氨、液氨、銅銨液、堿液等
    J47H-320
    32
    48
    35.2
    32
    ≤200℃



    三、平衡角式截止閥主要零件的材料說明:



    零件名稱
    材料
    閥體、法蘭、缺套
    優質碳素鋼
    閥桿、閥瓣
    不銹鋼
    閥桿螺母
    鑄鋁黃銅
    填料
    四氟
    手柄
    球墨鑄鐵
    “O”型密封圈
    氟26-41橡膠
    密封面
    堆焊硬質合金

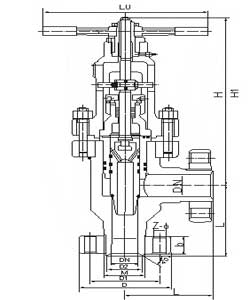

    四、平衡角式截止閥主要外形尺寸:



    公稱

    壓力
    公稱

    通徑
    尺寸
    L
    D
    D1
    M
    D2
    DN
    b
    Z-Φd
    L0
    H≈
    H1≈
    重量
    16
    65
    215
    200
    145
    M80×3
    74
    65
    40
    6-29
    400
    490
    535
    105
    80
    260
    225
    170
    M100×3
    94
    80
    50
    6-33
    400
    520
    575
    164
    100
    290
    260
    195
    M125×4
    115
    99
    60
    6-36
    450
    625
    690
    218
    125
    320
    300
    235
    M155×4
    146
    123
    75
    8-39
    500
    640
    720
    261
    150
    350
    330
    255
    M175×6
    163
    142
    78
    8-42
    550
    670
    760

    32
    65
    215
    225
    170
    M100×3
    90
    68
    50
    6-33
    400
    490
    535
    127
    80
    260
    260
    195
    M125×4
    112
    85
    60
    6-36
    400
    520
    575
    190
    100
    290
    300
    235
    M155×4
    130
    103
    75
    8-39
    450
    625
    690
    265
    125
    320
    330
    255
    M175×6
    120
    120
    78
    8-42
    500
    640
    720
    290
    150
    350
    400
    315
    M215×6
    149
    149
    90
    8-48
    550
    670
    760

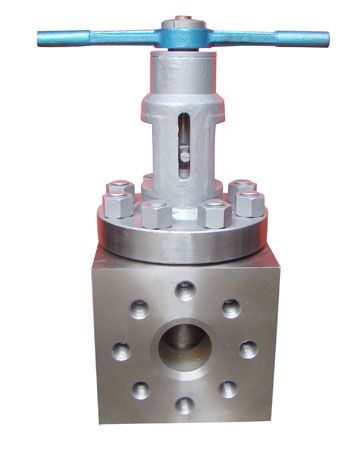

    平衡高壓角式截止閥J47H/Y/W-160C/220P250R320L(方塊式)

    訂貨須知:
    一、①J/L47H平衡角式截止閥產品名稱與型號②J/L47H平衡角式截止閥口徑③J/L47H平衡角式截止閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的J/L47H平衡角式截止閥型號,請按J/L47H平衡角式截止閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
