WMBV-100系列對夾式蝶閥

- 產品型號:
- WMBV-100
- 產品口徑:
- 50-1200mm
- 產品壓力:
- 0.6-1.6Mpa
- 產品材質:
- 鑄鐵、鑄鋼
聯系我們

產品說明

一、產品[WMBV-100系列對夾式蝶閥]的詳細資料：

產品名稱：對夾式蝶閥

產品型號： WMBV-100系列

WMBV-100系列對夾式蝶閥產品概述：

1、軟密封對夾式蝶閥的密封閥座材料采用合成橡膠、聚四氟乙烯精制而成，密封性能良好。
2、結構簡單、雙向密封、結構緊湊、輕巧、價格經濟實惠。
3、閥門90度回轉，啟閉迅速，操作靈活輕便。
4、可選擇不同材質的零部件，可適用多種介質和壓力要求。
5、軟密封型中心式結構。中心式軟密封蝶閥，閥桿從蝶板的中心通過，蝶閥連接形式可采用對夾式、單夾凸耳式、法蘭式。
6、根據不同的工況要求，可提供防腐脫硫?qū)Ｓ玫y、無銷對夾式蝶閥，防止介質在錐銷處殘留和腐蝕錐銷，造成閥門泄露。

二、采用標準：

法蘭連接尺寸	結構長度	壓力試驗
DUB、ANSI、GB（適合中國地區）	DIN、ANSI	API 598

三、主要技術參數：

公稱通徑		50-1600
公稱壓力PN（Mpa)		1.0/1.6
試驗壓力	強度試驗	1.5
	密封試驗	1.1
適用介質		水、蒸汽、油品、煤氣、天然氣、海水、污水、腐蝕性介質
適用溫度		-40℃～160℃

四、主要零部件材料：

名稱	材料
閥體	鑄鐵、球墨鑄鐵、WCB、不銹鋼
閥板	CF8M、球墨鑄鐵、鋁青銅、襯橡膠閥板
閥桿	316不銹鋼、416不銹鋼、蒙乃爾
閥座	NBR、EPDM、Viton、PTFE

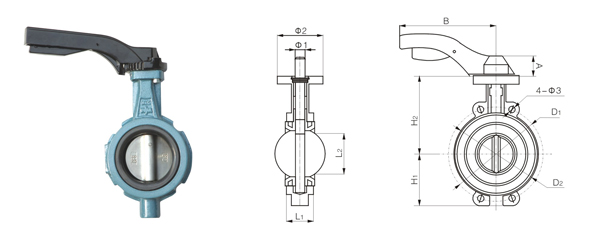

五、凱斯特牌WMBV-100軟密封對夾式蝶閥主要外形連接尺寸：

公稱通徑	尺寸 (mm)
公稱通徑	H1	H2	D1	D2	A	B	L1	L2	φ 1	φ 2	φ 3
65	76	143	145	109	28	170	46	47	126	70	26.5
80	89	155	160	124	28	170	46	65	126	70	18
100	104	170	185	153	33	260	52	91	15 8	90	24.5
125	118	190	215	185	33	260	56	112	19	90	23
150	132	210	238	206	33	260	56	146	19	90	25

注：1、以上蝶閥的密封試驗壓力DN50～800為1.1MPa；DN900～1000為0.66MPa；DN1200～1600為0.27MPa。
2、如工作壓力超過1.6MPa建議選用三偏心蝶閥。
3、以上蝶閥的連接尺寸均按1.0MPa標準制造，如閥板襯橡膠等特殊需要，訂貨時請注明。
4、地下管網或蝶閥，訂貨時應注明。

六、蝶閥不同開啟度Cv值：

公稱通徑	尺寸
公稱通徑	H1	H2	H3	D1	D2	L1	L2	L3	φ1	φ2	φ3	φ4
50	70	130	68	120 120	95	43	32	245	126	70	23 23	152
65	76	143	68	145 145	109	46	47	245	126	70	26.5 26.5	152
80	89	155	68	160 160	124	46	65	245	126	70	18 18	152
100	104	170	68	185 185	153	52	91	245	15.8	90	26.5 26.5	152
125	118	190	68	215 215	179	56	112	245	19	90	23 23	152
150	132	210	68	238 238	206	56	146	245	19	90	25 25	152
200	167	243	85	295 295	264	60	194	400	22.1	115	25 25	300
250	198	282	85	357 357	316	68	242	400	285	115	29 29	300
300	239	310	102	407 407	373	68	292	400	31.7	140	29 29	305
350	267	368	102	467 467	436	78	325	400	31.7	140	30 30	305
400	309	400	121	515 525	488	102	380	431	33.15	197	26 30	290
450	328	422	121	565 585	539	114	428	431	38	197	26 30	290
500	361	480	125	620 650	593	127	474	488	41.15	197	26 33	300
600	459	562	150	725 770	816	154	573	488	50.65	276	30 36	300
700	530	770	158	840 895	800	165	692	620	50.65	276	30 36	300
800	600	835	163	950 1015	905	190	780	620	56.82	276	30 36	300
900	660	910	172	1050 1115	1005	203	950	620	56.82	276	30 36	300
1000	740	998	187	1160 1230	1110	216	1150	620	62.33	276	30 36	300
1200	880	1113	196	1380 1455	1330	254	1820	620	62.33	276	30 36	300

訂貨須知：
一、①WMBV-100軟密封對夾式蝶閥產品名稱與型號②WMBV-100軟密封對夾式蝶閥口徑③WMBV-100軟密封對夾式蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的WMBV-100軟密封對夾式蝶閥型號，請按WMBV-100軟密封對夾式蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
