公稱通徑
|
DN(mm)
|
50~150
|
||
公稱壓力
|
PN(MPa)
|
1.0
|
1.6
|
2.5
|
試驗壓力
Ps(MPa) |
強度試驗
|
1.5
|
2.4
|
3.75
|
密封試驗
|
1.1
|
1.76
|
2.75
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
水、蒸氣、油品、酸類腐蝕性等。
|
|||
適用溫度
|
-40℃~600℃
|
零件名稱
|
材料
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
|
蝶板
|
鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼
|
密封圈
|
不銹鋼、聚內脂、抗磨材料
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
填料
|
柔性石墨
|

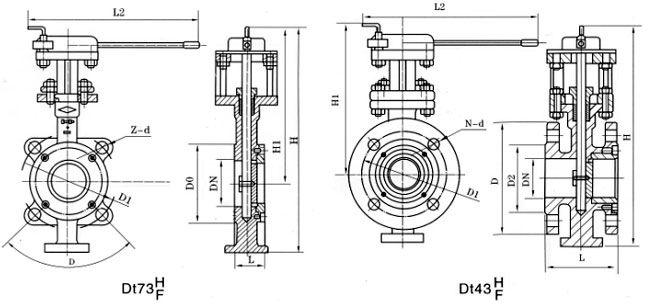

公稱通徑
|
結構長度
(標準值) |
外形尺寸
(參考值) |
法蘭尺寸和螺栓孔尺寸(標準值)
|
|||||||||||
1.0MPa
|
1.6MPa
|
2.5MPa
|
||||||||||||
毫米
|
英寸
|
L
|
L2
|
H
|
H1
|
D1
|
Z-d
|
a
|
D1
|
Z-d
|
a
|
D1
|
Z-d
|
a
|
50
|
2
|
43
|
265
|
330
|
250
|
125
|
4-18
|
90°
|
125
|
4-18
|
90°
|
125
|
4-18
|
90°
|
65
|
2 1/2
|
46
|
265
|
362
|
267
|
145
|
4-18
|
90°
|
145
|
4-18
|
90°
|
145
|
4-18
|
90°
|
80
|
3
|
49
|
320
|
375
|
275
|
160
|
8-18
|
45°
|
160
|
8-18
|
45°
|
160
|
8-18
|
45°
|
100
|
4
|
56
|
320
|
410
|
295
|
180
|
8-18
|
45°
|
180
|
8-18
|
45°
|
190
|
8-22
|
45°
|
125
|
5
|
64
|
340
|
425
|
305
|
210
|
8-18
|
45°
|
210
|
8-18
|
45°
|
220
|
8-26
|
45°
|
150
|
6
|
70
|
390
|
465
|
320
|
240
|
8-22
|
45°
|
240
|
8-22
|
45°
|
250
|
8-26
|
45°
|
公稱通徑
|
結構長度
(標準值) |
外形尺寸
(參考值) |
法蘭尺寸和螺栓孔尺寸(標準值)
|
||||||||||||||
1.0MPa
|
1.6MPa
|
2.5MPa
|
|||||||||||||||
毫米
|
英寸
|
L
|
L2
|
H
|
H1
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
50
|
2
|
43
|
265
|
325
|
240
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
65
|
2 1/2
|
46
|
265
|
340
|
250
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
8-18
|
80
|
3
|
49
|
320
|
355
|
255
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
100
|
4
|
56
|
320
|
400
|
275
|
220
|
180
|
156
|
8-18
|
220
|
180
|
156
|
8-18
|
235
|
190
|
156
|
8-22
|
125
|
5
|
64
|
340
|
435
|
300
|
250
|
210
|
184
|
8-18
|
250
|
210
|
184
|
8-18
|
270
|
220
|
184
|
8-26
|
150
|
6
|
70
|
390
|
455
|
310
|
285
|
240
|
211
|
8-22
|
285
|
240
|
211
|
8-22
|
300
|
250
|
211
|
8-26
|
