二、采用標準：
| 法蘭連接尺寸 | 結構長度 | 壓力試驗 |
| DUB、ANSI、GB（適合中國地區） | DIN、ANSI | API 598 |
三、主要技術參數：
| 公稱通徑 | 50-1600 | |
| 公稱壓力PN（Mpa) | 1.0/1.6 | |
| 試驗壓力 | 強度試驗 | 1.5 |
| 密封試驗 | 1.1 | |
| 適用介質 | 水、蒸汽、油品、煤氣、天然氣、海水、污水、腐蝕性介質 | |
| 適用溫度 | -40℃～160℃ | |
四、主要零部件材料：
|
名稱
|
材料
|
|
閥體
|
鑄鐵、球墨鑄鐵、WCB、不銹鋼
|
|
閥板
|
CF8M、球墨鑄鐵、鋁青銅、襯橡膠閥板 |
|
閥桿
|
316不銹鋼、416不銹鋼、蒙乃爾 |
|
閥座
|
NBR、EPDM、Viton、PTFE |

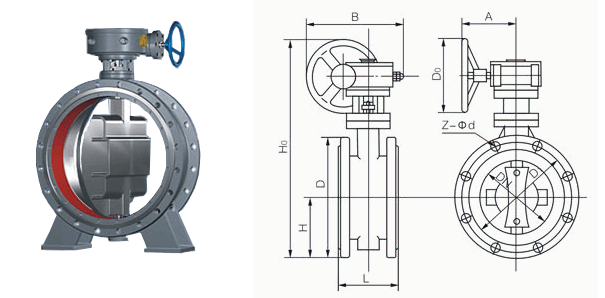

五、凱斯特牌WMBV-200系列法蘭式蝶閥主要外形連接尺寸：
|
公稱壓力 |
公稱壓力 |
尺寸 |
重量 |
||||||||
|
L |
D1
|
D
|
Z-Φd
|
H
|
H0
|
A
|
B
|
D0
|
|||
|
1.0/1.6 |
50 |
108 |
125 |
165 |
4.18 |
82.5 |
443 |
125 |
125 |
80 |
51 |
|
65 |
112 |
145 |
185 |
4.18 |
92.5 |
463 |
125 |
125 |
80 |
62 |
|
|
80 |
114 |
160 |
200 |
8.18 |
100 |
483 |
125 |
125 |
80 |
73 |
|
|
100 |
127 |
180 |
220 |
8.18 |
110 |
498 |
125 |
125 |
80 |
87 |
|
|
125 |
140 |
210 |
250 |
8.18 |
125 |
682 |
325 |
245 |
150 |
98 |
|
|
150 |
140 |
240 |
285 |
8.22 |
142.5 |
736 |
325 |
245 |
150 |
102 |
|
|
200 |
152 |
295 |
340 |
8.22 |
170 |
800 |
325 |
245 |
150 |
150 |
|
|
250 |
165 |
350 |
395 |
12.22 |
192.5 |
895 |
363 |
313 |
200 |
170 |
|
|
300 |
178 |
400 |
445 |
12.22 |
222.5 |
956 |
363 |
313 |
200 |
220 |
|
|
350 |
190 |
460 |
505 |
16.22 |
252.5 |
1029 |
363 |
313 |
250 |
350 |
|
|
400 |
216 |
515 |
565 |
16.26 |
282.5 |
1103 |
363 |
313 |
250 |
430 |
|
|
450 |
222 |
565 |
615 |
20.26 |
307.5 |
1280 |
465 |
439 |
300 |
550 |
|
|
500 |
229 |
620 |
670 |
20.26 |
335 |
1186 |
546 |
431 |
360 |
580 |
|
|
600 |
267 |
725 |
780 |
20.30 |
390 |
1321 |
546 |
556 |
360 |
850 |
|
|
700 |
430 |
840 |
895 |
24.30 |
420 |
1431 |
546 |
556 |
360 |
950 |
|
|
800 |
470 |
950 |
1015 |
24.33 |
477.5 |
1542 |
546 |
556 |
360 |
1150 |
|
|
900 |
510 |
1050 |
1115 |
28.33 |
11175 |
1800 |
617 |
706 |
360 |
1750 |
|
|
1000 |
550 |
1160 |
1230 |
28.36 |
582.5 |
2363 |
632 |
706 |
360 |
2100 |
|
|
1200 |
630 |
1380 |
1455 |
32.39 |
692.5 |
2583 |
632 |
706 |
360 |
2580 |
|
|
1400 |
710 |
1590 |
1675 |
36.42 |
- |
- |
- |
- |
- |
2950 |
|
|
1600 |
790 |
1820 |
1915 |
40.48 |
- |
- |
- |
- |
- |
4900 |
|
|
1800 |
870 |
2020 |
2115 |
44.48 |
- |
- |
- |
- |
- |
6300 |
|
|
2000 |
950 |
2230 |
2325 |
48.48 |
- |
- |
- |
- |
- |
9200 |
|
注：1、以上蝶閥的密封試驗壓力DN50～800為1.1MPa；DN900～1000為0.66MPa；DN1200～2000為0.27MPa。
2、如工作壓力超過1.6MPa建議選用三偏心蝶閥。
3、以上蝶閥的連接尺寸均按1.0MPa標準制造，如閥板襯橡膠等特殊需要，訂貨時請注明。
訂貨須知：
一、①WMBV-200系列法蘭式蝶閥產品名稱與型號②WMBV-200系列法蘭式蝶閥口徑③WMBV-200系列法蘭式蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的WMBV-200系列法蘭式蝶閥型號，請按WMBV-200系列法蘭式蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
