一、產品[全塑蝶閥]的詳細資料:
產品型號:D71X-S
產品名稱:全塑蝶閥
D71X-S塑料蝶閥重量輕、耐腐蝕性強,被應用于多個領域,如一般純水和生活飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業,品質得到廣大用戶的認可。 外型結構緊湊美觀 本體重量輕容易安裝 耐腐蝕性強,應用范圍廣 材質衛生無毒 耐磨損、容易拆卸,維護簡單易。全塑蝶閥是用隨桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。全塑蝶閥在管路中除了起切斷和截流用外,近年來已經把密封性能作為評價的主要指標,受到市場青睞。另外,全塑蝶閥還有體積小,重量輕、結構簡單等優點,與同參數閘閥比較,平均減輕重量30~50%,蝶板旋轉90度即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因此啟閉力矩較小。
1、 閥體材質應以PPH、RPP、PE、PVDF、CPVC、UPVC原料制成,密封座采用三元乙丙橡膠(EPDM)或氟橡膠(FPM)制成。
2、 閥體與管路通過法蘭對夾式連接,連接標準可符合DIN、GB、ASTM、JIS等標準、使整體管路系統達成統一標準要求。
3、閥門的設計與檢測嚴格符合Q/ZBT02-2004。
序號
|
零件名稱
|
材質
|
1
|
閥體
|
RPP PVDF
|
2
|
閥瓣
|
RPP PVDF
|
3
|
閥桿
|
45 1Cr18NI9
|
4
|
閥座
|
EPDM氟橡膠
|
5
|
O型圈
|
EPDM
|
6
|
手柄(手輪)
|
RPP ABS
|
7
|
蝸輪面
|
鋼、鑄鐵
|

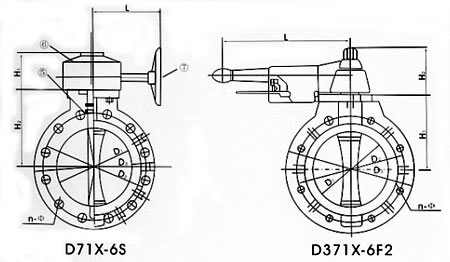

公稱通徑
|
尺寸
|
工作壓力(MPa)
|
工作溫度(℃)
|
操作
|
|||||||
DN(mm)
|
D1
|
D2
|
D3
|
L
|
L1
|
H1
|
H2
|
n-Φ
|
-
|
RPP
-14~100
PVDF
-40~120 |
手柄
|
40
|
47
|
110
|
150
|
200
|
39
|
86
|
70
|
4-18
|
0.6
|
||
50
|
56
|
120
|
200
|
220
|
40
|
88
|
70
|
4-18
|
0.6
|
||
65
|
71
|
145
|
185
|
220
|
46
|
100
|
70
|
4-18
|
0.6
|
||
80
|
85
|
200
|
195
|
280
|
46
|
105
|
85
|
8-18
|
0.6
|
||
100
|
105
|
180
|
215
|
280
|
54
|
118
|
85
|
8-18
|
0.6
|
||
125
|
131
|
210
|
250
|
300
|
70
|
203
|
93
|
8-18
|
0.4
|
||
150
|
153
|
240
|
285
|
300
|
74
|
176
|
93
|
8-22
|
0.4
|
||
200
|
204
|
295
|
340
|
180
|
87
|
210
|
93
|
12-22
|
0.4
|
蝸輪
|
|
250
|
255
|
350
|
395
|
180
|
114
|
240
|
93
|
12-22
|
0.25
|
||
300
|
320
|
400
|
445
|
180
|
114
|
270
|
93
|
12-22
|
0.25
|
||
350
|
365
|
460
|
505
|
180
|
127
|
300
|
93
|
20-22
|
0.25
|
||
400
|
392
|
515
|
580
|
240
|
140
|
350
|
108
|
20-26
|
0.25
|
||
450
|
452
|
565
|
615
|
240
|
152
|
370
|
108
|
20-26
|
0.15
|
||
500
|
502
|
620
|
670
|
260
|
152
|
400
|
108
|
20-26
|
0.15
|
||
600
|
603
|
725
|
780
|
280
|
178
|
465
|
108
|
20-30
|
0.15
|
