一、產品[D71J全襯對夾襯膠蝶閥]的詳細資料：
產品名稱：全襯對夾襯膠蝶閥
產品特點：全襯膠蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業?，F(xiàn)有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。全襯膠蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
設計與制造：GB12238 結構長度：GB12221（20系列） 法蘭連接尺寸：GB4216 D71X半襯襯膠蝶閥

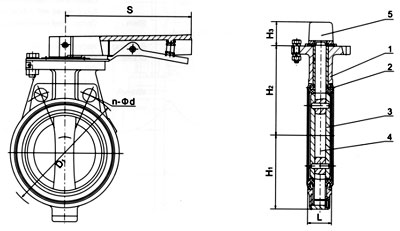

部件列表：1．閥體 2．閥體襯里 3．隔膜 4．閥瓣 5．閥桿 6．閥蓋 7、手輪
|
密封圈材料代號
|
適用溫度
|
適用介質
|
|
NR
|
≤85℃
|
水、空氣、酸堿類
|
|
CR
|
≤85℃
|
水、煤氣、酸堿類
|
|
NBR
|
≤100℃
|
水、油品
|
|
EPDM
|
≤120℃
|
水、蒸汽、一般酸堿類
|
|
FKM
|
≤150℃
|
水、蒸汽、強酸堿類
|
|
閥體
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
|
|
蝶板
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
|
|
閥桿
|
碳鋼鍍鎳磷、不銹鋼
|
|
閥座密封圈
|
天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
|
|
手柄
|
鋁合金、碳鋼
|
|
公稱通徑
DN |
公稱壓力
MPa |
工作壓力
MPa |
L
mm |
D
mm |
D1
mm |
n-Φd
mm |
H1
mm |
H2
mm |
S
mm |
H3
mm |
質量
Kg/kilos |
|
40
|
1.6
1.0
|
1.6
1.0
|
33
|
150
|
110
|
4-18
|
55
|
100
|
235
|
27
|
2
|
|
50
|
43
|
165
|
125
|
4-18
|
64
|
120
|
235
|
27
|
2.5
|
||
|
65
|
46
|
185
|
145
|
4-18
|
80
|
120
|
235
|
27
|
4.5
|
||
|
80
|
46
|
200
|
160
|
8-18
|
112
|
130
|
265
|
27
|
5.5
|
||
|
100
|
52
|
220
|
180
|
8-18
|
90
|
145
|
265
|
27
|
6.5
|
||
|
125
|
56
|
250
|
210
|
8-18
|
112
|
160
|
365
|
32
|
11.5
|
||
|
150
|
56
|
285
|
240
|
8-22
|
135
|
175
|
365
|
32
|
13.5
|
||
|
200
|
60
|
340
|
295
|
8-22
|
164
|
200
|
365
|
32
|
16.5
|
